Instrukcja obsługi termostatu pokojowego Danfoss Icon™ Display 24V
Szybki przewodnik instalacji i konfiguracji termostatu pokojowego Danfoss Icon™ Display 24V. Dowiedz się, jak zamontować urządzenie, podłączyć czujnik podłogowy oraz skonfigurować menu instalatora.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Termostat Danfoss Icon™ Display 24V jest przeznaczony do sterowania ogrzewaniem w konfiguracji magistralowej lub gwiazdowej. Urządzenie umożliwia podłączenie opcjonalnego czujnika podłogowego. Dostęp do menu instalatora uzyskuje się poprzez przytrzymanie przycisku menu.
Instalacja
Procedura montażu składa się z 9 kroków (patrz rysunki 1-9). Demontaż urządzenia należy przeprowadzić zgodnie z krokami 10-12. W przypadku korzystania z opcjonalnego czujnika podłogowego, musi on być zawsze umieszczony w rurce instalacyjnej (tzw. peszlu), aby umożliwić jego wymianę.
Menu instalatora
Aby wejść do menu instalatora, należy najpierw otworzyć menu ustawień (przytrzymując przycisk menu), a następnie ponownie przytrzymać przycisk menu wewnątrz tego trybu.
- ME.1: Ograniczenie zakresu temperatury w pomieszczeniu.
- ME.2: Informacje o produkcie i numer wersji.
- ME.3: Test połączenia z głównym regulatorem (wynik w procentach; 80% lub więcej oznacza bardzo silne połączenie).
- ME.4: Wybór trybu czujnika podłogowego:
- Komfortowy: używa czujnika powietrza i podłogi.
- Podłogowy: użytkownik ustawia temperaturę podłogi.
- Dualny: termostat steruje grzejnikami i podłogówką (podłogówka zapewnia min. temperaturę, grzejnik obsługuje szczytowe obciążenie).
- ME.5: Ustawienie min. i max. temperatury podłogi.
- ME.6: Referencyjne pomieszczenie (włącz, jeśli termostat ma sterować przełączaniem między chłodzeniem a grzaniem).
- ME.7: Włączanie/wyłączanie funkcji chłodzenia (przydatne np. w łazienkach).
Informacje o producencie
Danfoss A/S
Praktyczna pomoc
Typowe problemy
Słabe połączenie z regulatorem
Sprawdź wynik testu połączenia w menu ME.3. Wartość poniżej 80% wskazuje na słabe połączenie.
Brak możliwości chłodzenia
Sprawdź ustawienie ME.7 – funkcja chłodzenia może być wyłączona dla danego pomieszczenia.
Przed użyciem
- Upewnij się, że masz odpowiednią konfigurację okablowania (magistrala lub gwiazda).
- Jeśli używasz czujnika podłogowego, upewnij się, że jest on umieszczony w rurce instalacyjnej.
- Zachowaj min. 5 cm odstępu od innych elementów przy montażu.
- Sprawdź, czy czujnik podłogowy ma parametry 47 kΩ przy 25°C.
Ilustracje i schematy

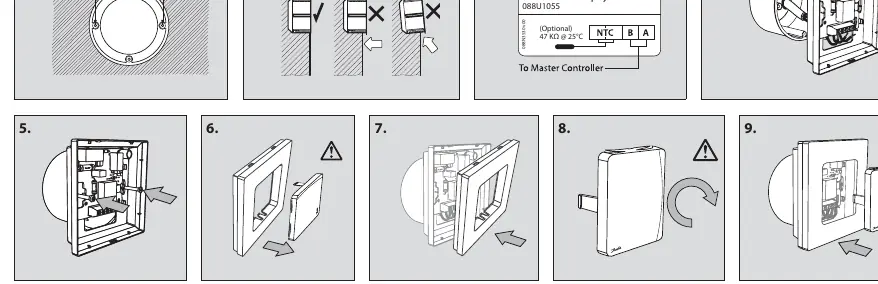

- Kroki 1-9: Procedura montażu termostatu na ścianie.
- Kroki 10-12: Procedura demontażu urządzenia.
- Krok 13: Schemat podłączenia czujnika podłogowego.
Zgodność modelu
- Termostat wymaga głównego regulatora Danfoss Icon™.
- Opcjonalny czujnik podłogowy musi mieć rezystancję 47 kΩ przy 25°C.
