Instrukcja montażu bazy Danfoss ECL Comfort 210 / 310
Kompletny przewodnik instalacji dla bazy sterowników ECL Comfort 210 (087H3220) oraz 310. Dowiedz się, jak poprawnie zamontować urządzenie na ścianie lub szynie DIN oraz jak wykonać połączenia elektryczne.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściOpis produktu
Baza montażowa dla sterowników elektronicznych z serii Danfoss ECL Comfort 210 (kod produktu 087H3220) oraz ECL Comfort 310 stanowi fundament systemu monitoringu i sterowania instalacjami grzewczymi. Została zaprojektowana w celu zapewnienia stabilnego połączenia elektrycznego oraz mechanicznego dla jednostki sterującej. Solidna konstrukcja bazy umożliwia szybki montaż oraz łatwy dostęp do wszystkich niezbędnych złączy wejściowych i wyjściowych.
Bezpieczeństwo i instalacja
Instalacja urządzenia powinna być przeprowadzana wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia elektryczne. Przed przystąpieniem do prac montażowych należy upewnić się, że zasilanie zostało całkowicie odłączone. Baza może być montowana na dwa sposoby: bezpośrednio na ścianie lub na standardowej szynie DIN, co zapewnia dużą elastyczność w projektowaniu szaf sterowniczych i instalacji technicznych.
Montaż krok po kroku
Proces montażu naściennego obejmuje przykręcenie podstawy do płaskiej powierzchni, a następnie wpięcie modułu sterownika. W przypadku montażu na szynie DIN, baza zatrzaskuje się bezpośrednio na profilu montażowym. Po zamocowaniu bazy należy przeprowadzić okablowanie zgodnie ze schematem elektrycznym nadrukowanym na obudowie. Należy zwrócić szczególną uwagę na poprawne podłączenie zasilania, czujników oraz magistrali komunikacyjnej Modbus, jeśli jest wykorzystywana w danej konfiguracji.
Obsługa i konserwacja
Urządzenie nie wymaga skomplikowanych zabiegów konserwacyjnych. Zaleca się okresowe sprawdzanie poprawności dokręcenia wszystkich połączeń śrubowych w listwach zaciskowych, aby uniknąć przegrzewania się styków. W przypadku konieczności wymiany sterownika, konstrukcja bazy pozwala na szybkie odłączenie jednostki bez konieczności demontażu całego okablowania. Należy unikać narażania urządzenia na bezpośrednie działanie wilgoci oraz skrajnych temperatur, które mogłyby wpłynąć na żywotność komponentów elektronicznych.
Utylizacja
Produkt po zakończeniu okresu eksploatacji powinien zostać zutylizowany zgodnie z lokalnymi przepisami dotyczącymi odpadów elektronicznych. Nie należy wyrzucać urządzenia wraz z odpadami komunalnymi. W celu uzyskania szczegółowych informacji na temat recyklingu, należy skontaktować się z lokalnymi punktami zbiórki odpadów lub przedstawicielem firmy Danfoss.
Informacje o producencie
Danfoss A/S
Praktyczna pomoc
Typowe problemy
Brak komunikacji z urządzeniem
Sprawdź poprawność podłączenia przewodów magistrali Modbus do zacisków A i B oraz upewnij się, że polaryzacja jest zgodna ze schematem.
Błąd odczytu czujników
Zweryfikuj stabilność połączeń w listwach zaciskowych S1-S8 i upewnij się, że przewody nie są uszkodzone.
Przed użyciem
- Upewnij się, że zasilanie jest wyłączone przed montażem.
- Sprawdź, czy wybrana powierzchnia montażowa jest płaska i stabilna.
- Zweryfikuj zgodność modelu bazy z posiadanym sterownikiem (ECL 210 lub 310).
- Przygotuj odpowiednie narzędzia (wkrętaki izolowane).
- Upewnij się, że przewody mają odpowiedni przekrój zgodnie z lokalnymi normami.
Parametry w praktyce
- Zaciski 1-16 / 1-19
- Wyjścia przekaźnikowe dla zaworów i pomp.
- Zaciski S1-S8
- Wejścia dla czujników temperatury.
Ilustracje i schematy

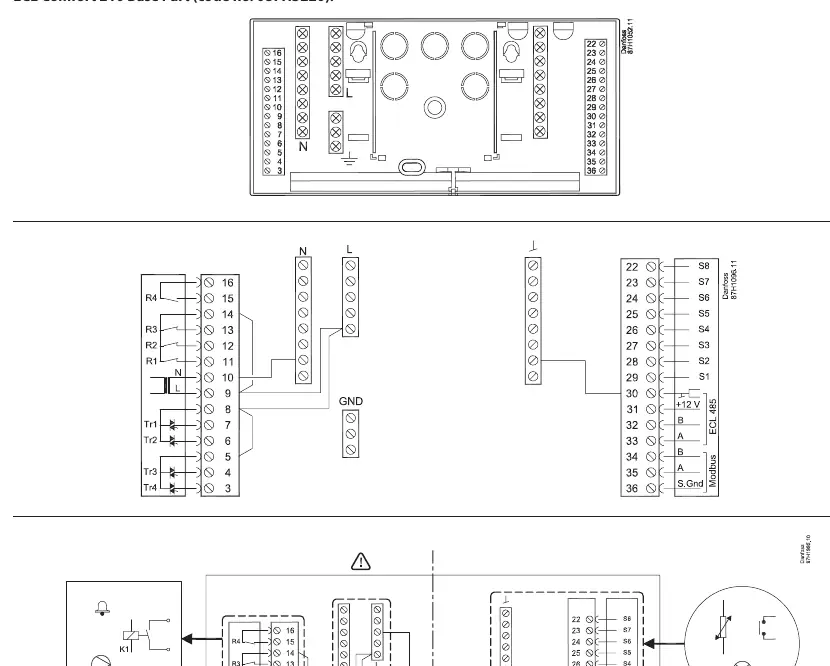

- Schemat przedstawia rozmieszczenie zacisków dla modelu 087H3220.
- Wskazano punkty podłączenia zasilania (L, N, uziemienie).

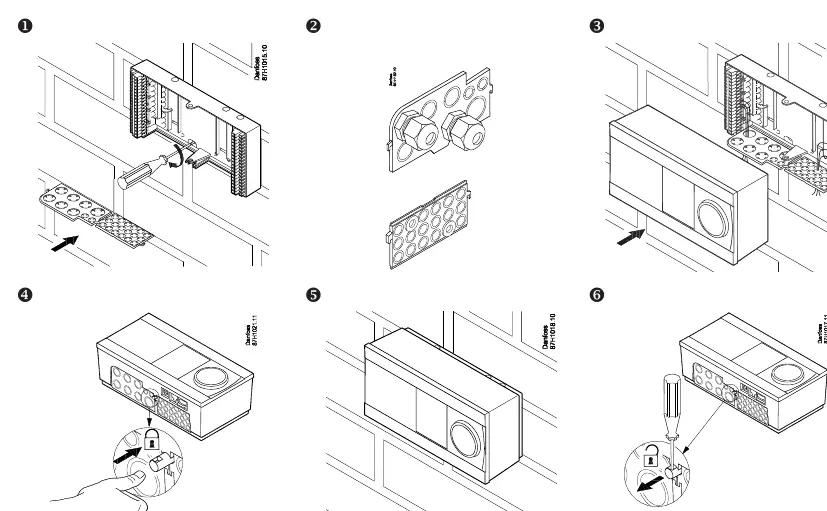

- Pokazano sposób montażu na szynie DIN oraz naściennego.
Zgodność modelu
- Baza 087H3220 jest dedykowana dla sterowników ECL Comfort 210.
- Dla modelu ECL Comfort 310 należy stosować bazę o kodzie 087H3230.
