Danfoss Icon™ Display 24V Termostat Pokojowy
Instrukcja instalacji i konfiguracji termostatu pokojowego Danfoss Icon™ Display 24V. Dowiedz się, jak poprawnie zamontować urządzenie, skonfigurować menu instalatora oraz zarządzać trybami pracy ogrzewania i chłodzenia.
Spis treści
Opis produktu
Termostat pokojowy Danfoss Icon™ Display 24V to zaawansowane urządzenie przeznaczone do precyzyjnej kontroli temperatury w systemach ogrzewania podłogowego oraz grzejnikowego. Urządzenie charakteryzuje się nowoczesnym wyglądem i intuicyjnym interfejsem, który pozwala na łatwe zarządzanie komfortem cieplnym w pomieszczeniach.
Instalacja urządzenia
Montaż termostatu powinien odbywać się zgodnie z załączonymi schematami. Urządzenie można podłączyć w konfiguracji magistralnej lub w układzie gwiazdy, w zależności od wymagań głównego sterownika systemu. W przypadku korzystania z opcjonalnego czujnika podłogowego, przewód musi być bezwzględnie prowadzony w rurce instalacyjnej, co zapewnia ochronę czujnika oraz możliwość jego łatwej wymiany w przyszłości.
Menu instalatora i konfiguracja
Dostęp do zaawansowanych ustawień uzyskuje się poprzez przytrzymanie odpowiedniego przycisku menu. Menu instalatora pozwala na precyzyjne dostosowanie parametrów pracy urządzenia:
- Ograniczenie temperatury: Ustawienie minimalnych i maksymalnych zakresów temperatury w pomieszczeniu.
- Test połączenia: Weryfikacja jakości sygnału z głównym sterownikiem, gdzie wynik powyżej 80% oznacza bardzo stabilne połączenie.
- Tryby czujnika podłogowego: Wybór między trybem komfortowym, trybem czujnika podłogowego lub trybem dualnym, który łączy sterowanie grzejnikami z utrzymaniem temperatury podłogi.
- Referencyjna temperatura: Możliwość wyznaczenia termostatu jako punktu odniesienia dla przełączania między trybami chłodzenia i ogrzewania w całym systemie.
- Zarządzanie chłodzeniem: Funkcja włączania lub wyłączania chłodzenia dla konkretnych stref, co jest szczególnie przydatne w pomieszczeniach takich jak łazienki.
Bezpieczeństwo i konserwacja
Termostat jest urządzeniem niskonapięciowym (24V). Podczas prac instalacyjnych należy upewnić się, że zasilanie jest odłączone. Regularna kontrola połączeń oraz czystość urządzenia zapewniają jego długotrwałą i bezawaryjną pracę. W przypadku problemów z komunikacją, należy przeprowadzić test połączenia dostępny w menu instalatora, aby wykluczyć błędy w okablowaniu lub zbyt dużą odległość od sterownika głównego.
Informacje o producencie
Danfoss A/S
Praktyczna pomoc
Typowe problemy
Słabe połączenie z głównym sterownikiem
Wykonaj test połączenia w menu ME.3. Wynik poniżej 80% wskazuje na konieczność sprawdzenia okablowania.
Brak możliwości sterowania chłodzeniem
Sprawdź w menu ME.7, czy funkcja chłodzenia nie została wyłączona dla danej strefy.
Przed użyciem
- Upewnij się, że zasilanie 24V jest prawidłowo podłączone.
- Sprawdź, czy czujnik podłogowy jest umieszczony w rurce instalacyjnej.
- Zweryfikuj konfigurację połączenia (magistrala lub gwiazda).
- Ustaw parametry temperatury w menu ME.1.
Ilustracje i schematy

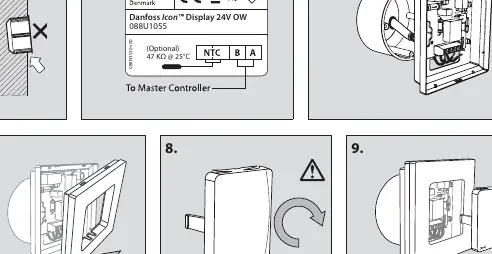

- Rysunki 1-9 przedstawiają proces montażu ściennego.
- Rysunek 3 pokazuje schemat podłączenia opcjonalnego czujnika podłogowego 47 kOhm.
- Rysunki 10-12 ilustrują proces demontażu urządzenia.
Zgodność modelu
- Wymaga głównego sterownika systemu Danfoss Icon™.
- Opcjonalny czujnik podłogowy musi mieć rezystancję 47 kOhm przy 25°C.
