Instrukcja obsługi programatora elektronicznego Danfoss 102E5
Szybki przewodnik po instalacji i obsłudze programatora Danfoss 102E5. Dowiedz się, jak skonfigurować harmonogramy ogrzewania i ciepłej wody, ustawić tryb 24-godzinny lub 5/2 oraz jak wykonać reset urządzenia.
Spis treści
Najważniejsze informacje z instrukcji

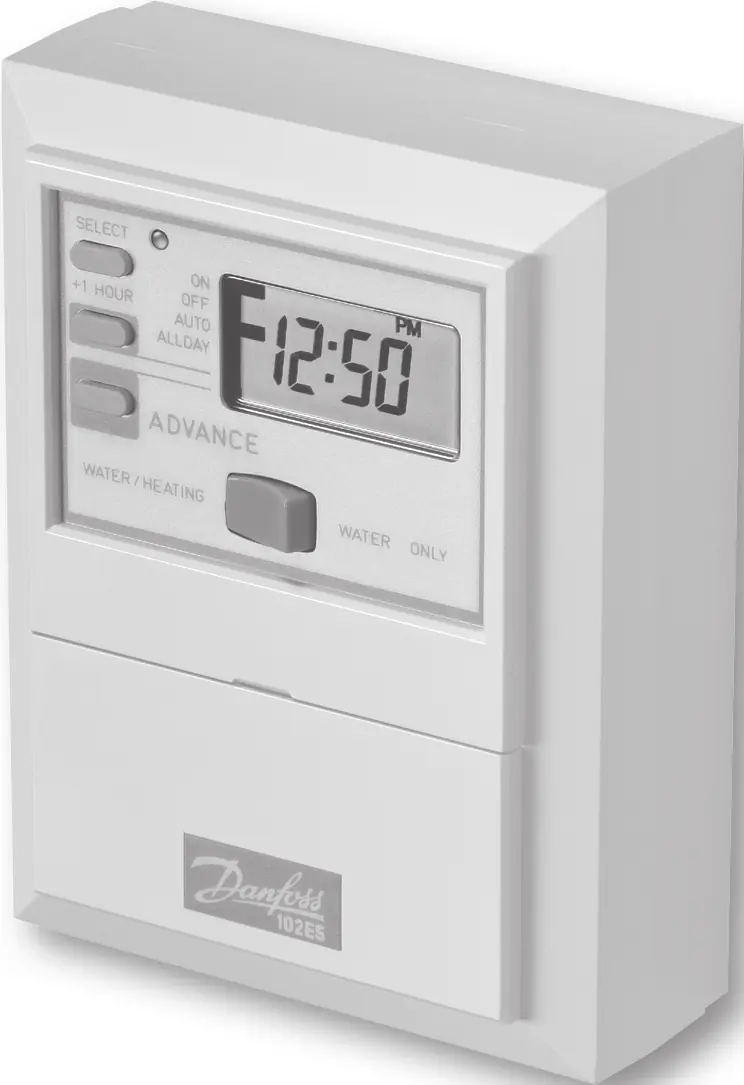

Programator Danfoss 102E5 służy do sterowania systemami centralnego ogrzewania i ciepłej wody użytkowej. Urządzenie umożliwia ustawienie do 3 cykli włączenia i wyłączenia dziennie. Działa w trybie 24-godzinnym (ten sam program na każdy dzień) lub 5/2 (oddzielne programy dla dni roboczych i weekendów). Instalacja musi być przeprowadzona przez wykwalifikowanego elektryka lub instalatora zgodnie z przepisami IEEE.
Instalacja i okablowanie
Przed montażem należy odłączyć zasilanie. Proces instalacji obejmuje:
- Odkręcenie śruby mocującej i zdjęcie pokrywy okablowania.
- Oddzielenie płytki ściennej od modułu poprzez naciśnięcie środka płytki.
- Zamocowanie płytki ściennej do ściany lub puszki instalacyjnej.
- Podłączenie przewodów zgodnie ze schematami dla konkretnego systemu (np. zawór trójdrożny, zawory strefowe).
- W przypadku systemów 230V, zaciski 3 i L muszą być połączone mostkiem.
Pierwsze uruchomienie i reset
Aby zresetować urządzenie do ustawień fabrycznych, należy otworzyć klapkę na froncie i jednocześnie nacisnąć przyciski SELECT, ADVANCE, + oraz -. Spowoduje to przywrócenie domyślnych programów i ustawienie zegara na 12:00 w poniedziałek.
Obsługa i tryby pracy
Przełącznik pod wyświetlaczem pozwala wybrać tryb pracy: WATER/HEATING (woda i ogrzewanie) lub WATER ONLY (tylko woda). Przycisk SELECT zmienia tryb pracy urządzenia:
- ON: stałe włączenie.
- OFF: stałe wyłączenie.
- AUTO: praca zgodnie z zaprogramowanym harmonogramem.
- ALLDAY: włączenie od pierwszego zaprogramowanego czasu ON do ostatniego czasu OFF.
Funkcje dodatkowe
Urządzenie posiada funkcje tymczasowego nadpisania programu:
- +1 HOUR: włącza system na dodatkową godzinę lub przedłuża bieżący czas pracy.
- ADVANCE: przełącza system do następnego zaprogramowanego zdarzenia (jeśli system jest włączony, wyłączy go i odwrotnie).
Konserwacja i zasilanie
Programator posiada wbudowaną baterię litową, która podtrzymuje ustawienia czasu i programu przez 15 dni w przypadku braku zasilania sieciowego. Po przywróceniu zasilania po dłuższym czasie, konieczne może być ponowne ustawienie zegara.
Informacje o producencie
Danfoss A/S
Praktyczna pomoc
Typowe problemy
Brak reakcji systemu po przerwie w zasilaniu
Naciśnij przycisk PROGRAMME, aby reaktywować urządzenie i ustaw ponownie czas oraz dzień tygodnia.
Ogrzewanie włącza się tylko rano i wieczorem
Sprawdź ustawienia 2. cyklu (2nd ON/OFF). Jeśli są ustawione na ten sam czas, programator je ignoruje. Ustaw inne godziny, jeśli potrzebujesz ogrzewania w ciągu dnia.
Przycisk ADVANCE nie działa
Funkcja ADVANCE nie działa, gdy urządzenie jest ustawione w trybie OFF.
Przed użyciem
- Upewnij się, że instalacja została wykonana przez wykwalifikowanego specjalistę.
- Sprawdź, czy przełącznik pod wyświetlaczem jest ustawiony na odpowiedni tryb (WATER/HEATING lub WATER ONLY).
- Ustaw poprawny czas i dzień tygodnia przed rozpoczęciem programowania.
- Wybierz tryb pracy (24h lub 5/2) przed ustawieniem harmonogramu.
Parametry w praktyce
- Klasa szczelności
- IP30 – urządzenie do użytku wewnątrz pomieszczeń.
- Rezerwa zasilania
- Minimum 14-15 dni podtrzymania ustawień przy braku prądu.
Ilustracje i schematy
- Schematy okablowania pokazują połączenia dla różnych systemów: grawitacyjnego z pompą, zaworu trójdrożnego oraz zaworów strefowych.
- Zaciski 1, 2, 3, 5, 6 służą do podłączenia odpowiednio: wody, ogrzewania, wspólnego (COM), neutralnego (N) i fazy (L).
Zgodność modelu
- Urządzenie jest kompatybilne z wieloma starszymi programatorami (np. Randall, Horstmann, Potterton, Sangamo) – patrz tabela zamienników w instrukcji.
- Wymaga bezpiecznika 3A w obwodzie zasilania.
