Instrukcja obsługi elektronicznego modułu sterującego Danfoss 101N0280
Szybki przewodnik po instalacji, konfiguracji zasilania, ustawieniach ochrony akumulatora oraz diagnostyce błędów dla modułu elektronicznego Danfoss 101N0280 do sprężarek BD.
Spis treści
Najważniejsze informacje z instrukcji
Moduł elektroniczny Danfoss 101N0280 jest urządzeniem dwunapięciowym, przeznaczonym do pracy w systemach 12V i 24V. Maksymalne dopuszczalne napięcie wynosi 17V dla systemów 12V oraz 31,5V dla systemów 24V. Maksymalna temperatura otoczenia pracy to 55°C. Moduł posiada wbudowane zabezpieczenie termiczne, które zatrzymuje sprężarkę w przypadku przegrzania.
Instalacja i podłączenie
Moduł należy zamontować bezpośrednio na sprężarce, zatrzaskując pokrywę na łbie śruby. Zasilanie musi być podłączone bezpośrednio do biegunów akumulatora: plus do zacisku +, minus do zacisku -. Moduł jest zabezpieczony przed odwrotną polaryzacją.
- W przewodzie dodatnim (+) należy zainstalować bezpiecznik jak najbliżej akumulatora: 30A dla systemów 12V lub 15A dla systemów 24V.
- Główny wyłącznik (jeśli jest stosowany) musi mieć obciążalność prądową min. 30A.
- Należy unikać dodatkowych połączeń w instalacji zasilającej, aby zapobiec spadkom napięcia wpływającym na ustawienia ochrony akumulatora.
Ustawienia pracy i prędkości
Moduł oferuje tryb AEO (Adaptive Energy Optimizing), w którym sprężarka automatycznie dostosowuje prędkość do zapotrzebowania na chłodzenie w zakresie napięć 9,6V - 31,5V. Stałe prędkości sprężarki można uzyskać poprzez podłączenie rezystora między zaciski C i T (dla termostatu) lub C i P (dla ustawień prędkości).
Wentylator i diagnostyka
Wentylator (opcjonalny) należy podłączyć między zaciski + i F. Napięcie wyjściowe na tych zaciskach jest regulowane do 12V, dlatego należy stosować wentylatory 12V niezależnie od napięcia zasilania systemu. Do zacisków + i D można podłączyć diodę LED (10mA), która sygnalizuje błędy operacyjne poprzez liczbę mignięć.
Diagnostyka błędów
Liczba mignięć diody LED wskazuje rodzaj błędu:
- 1 mignięcie: Błąd ochrony akumulatora (napięcie poza zakresem).
- 2 mignięcia: Przeciążenie prądowe wentylatora (powyżej 1A).
- 3 mignięcia: Błąd rozruchu silnika (zablokowany wirnik lub zbyt wysokie ciśnienie różnicowe).
- 4 mignięcia: Błąd minimalnej prędkości silnika (przeciążenie układu chłodniczego).
- 5 mignięć: Termiczne wyłączenie modułu (przegrzanie).
Informacje o producencie
Danfoss A/S
Praktyczna pomoc
Typowe problemy
Dioda LED miga 5 razy
Moduł jest przegrzany. Sprawdź wentylację układu chłodniczego lub obciążenie systemu.
Dioda LED miga 3 razy
Silnik nie może wystartować. Sprawdź, czy wirnik nie jest zablokowany lub czy ciśnienie w układzie nie przekracza 5 bar.
Dioda LED miga 1 raz
Napięcie zasilania jest poza ustawionym zakresem ochrony akumulatora.
Przed użyciem
- Upewnij się, że zasilanie jest podłączone bezpośrednio do akumulatora.
- Zainstaluj bezpiecznik 30A (dla 12V) lub 15A (dla 24V) na przewodzie dodatnim.
- Sprawdź przekrój przewodów zgodnie z tabelą w instrukcji (min. 6mm2 dla 12V/2,5m).
- Upewnij się, że używasz wentylatora 12V, nawet w systemie 24V.
- Sprawdź, czy temperatura otoczenia nie przekracza 55°C.
Parametry w praktyce
- Wyjście wentylatora
- Stałe napięcie 12V, maksymalny prąd ciągły 0,5A.
Ilustracje i schematy

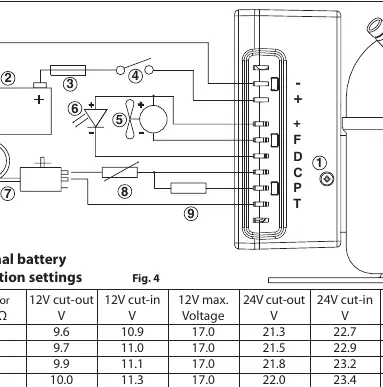

- Fig. 1: Schemat połączeń elektrycznych (akumulator, termostat, wentylator, LED, rezystory).
- Fig. 2: Tabela doboru przekroju przewodów w zależności od długości instalacji.
- Fig. 4: Tabela ustawień ochrony akumulatora przy użyciu rezystora.
- Fig. 5: Tabela zależności prędkości obrotowej sprężarki od wartości rezystora.
Zgodność modelu
- Moduł 101N0280 jest przeznaczony do sprężarek serii BD.
- Urządzenie jest dwunapięciowe (12V/24V).
- Maksymalne napięcie wejściowe: 17V (dla 12V) lub 31,5V (dla 24V).
Autor opracowania
Piotr Nowak
Analityk dokumentacji PDF
