Instrukcja obsługi programatora elektronicznego Danfoss 102E7
Szybki przewodnik po instalacji i obsłudze 7-dniowego programatora Danfoss 102E7. Dowiedz się, jak ustawić harmonogramy grzania, korzystać z trybów pracy i funkcji nadpisania ręcznego.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji

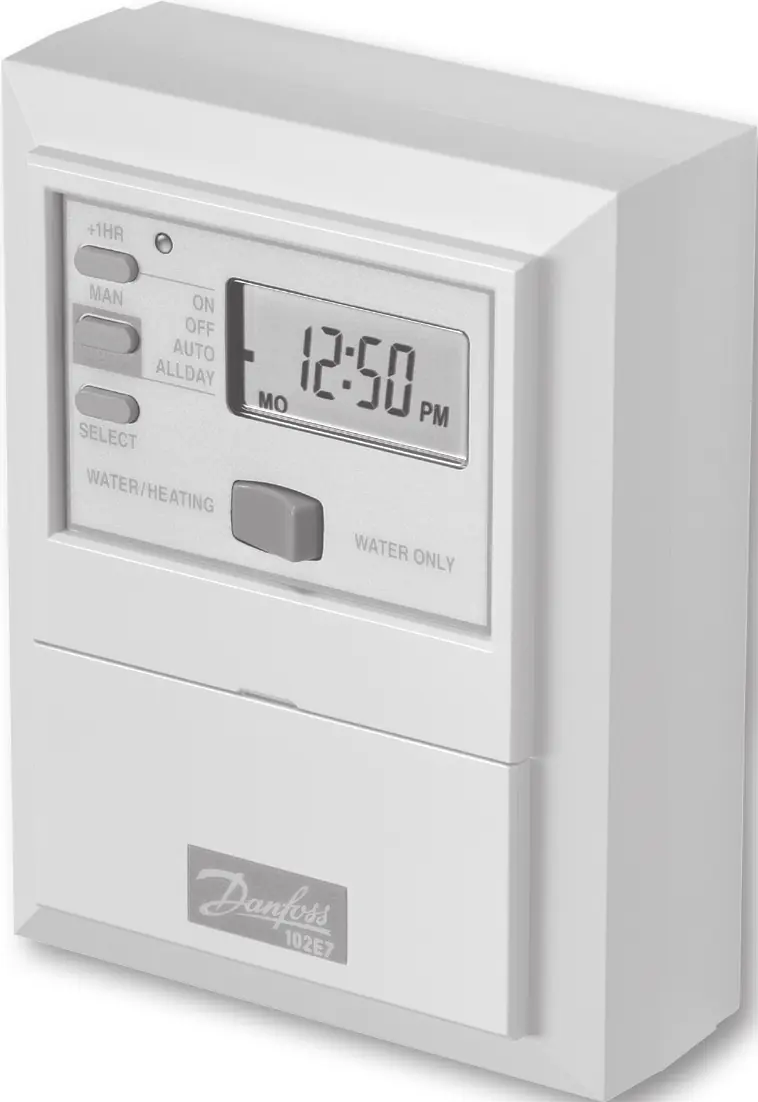

Danfoss 102E7 to 7-dniowy elektroniczny programator przeznaczony do sterowania instalacjami ciepłej wody i centralnego ogrzewania. Urządzenie umożliwia ustawienie do 3 okresów włączenia i wyłączenia dziennie. Działa w trybie 7-dniowym (indywidualne ustawienia dla każdego dnia) lub 5/2-dniowym (oddzielne ustawienia dla dni roboczych i weekendów).
Instalacja i podłączenie
Instalacja powinna być wykonana przez wykwalifikowanego elektryka lub instalatora zgodnie z przepisami IEEE. Urządzenie montuje się na ścianie za pomocą płytki ściennej. Kable powierzchniowe należy wprowadzać od dołu, wycinając odpowiedni otwór w osłonie przewodów.
- Zasilanie: 230V AC, 50Hz.
- W przypadku systemów 230V, zaciski 3 i L muszą być połączone izolowanym przewodem.
- Aby zmienić tryb na 5/2-dniowy, należy usunąć zworkę z tyłu modułu i zresetować urządzenie przyciskiem R/S.
Pierwsze uruchomienie i ustawienia
Przed ustawieniem programu należy zresetować urządzenie, przytrzymując przyciski +1HR i MAN, a następnie naciskając przycisk R/S. Czas i datę ustawia się za pomocą przycisku PROG oraz przycisków + i -. Urządzenie posiada fabrycznie zaprogramowane czasy, które można zaakceptować lub zmienić zgodnie z własnymi potrzebami.
Obsługa i tryby pracy
Przełącznik kołyskowy pozwala wybrać sterowanie: WATER/HEATING (woda i ogrzewanie) lub WATER ONLY (tylko woda). Przycisk SELECT umożliwia wybór trybu pracy wyświetlanego na ekranie:
- ON: stałe włączenie.
- OFF: stałe wyłączenie.
- AUTO: praca zgodnie z harmonogramem.
- ALLDAY: włączenie od pierwszego zaprogramowanego czasu ON do ostatniego OFF.
Funkcje nadpisania ręcznego
Urządzenie oferuje dwie funkcje tymczasowego nadpisania programu:
- +1HOUR: dodaje godzinę pracy (jeśli system jest wyłączony, włączy się na godzinę; jeśli jest włączony, przedłuży pracę o godzinę).
- MAN: ręczne włączenie lub wyłączenie systemu (działa tylko w trybach AUTO lub ALLDAY).
Konserwacja i zasilanie awaryjne
W przypadku przerwy w zasilaniu, wbudowana bateria podtrzymuje ustawienia czasu i programu przez około 2 dni. Po dłuższym braku zasilania konieczny jest reset urządzenia i ponowne ustawienie daty oraz godziny.
Informacje o producencie
Danfoss A/S
Praktyczna pomoc
Typowe problemy
Utrata ustawień po przerwie w zasilaniu
Jeśli przerwa trwała dłużej niż 2 dni, zresetuj urządzenie przyciskiem R/S i ustaw ponownie datę oraz czas.
Ogrzewanie nie włącza się w środku dnia
Sprawdź, czy 2. okres ON/OFF nie jest ustawiony na ten sam czas. Jeśli tak, programator zignoruje to ustawienie.
Błędny tryb pracy (7-dniowy zamiast 5/2)
Usuń zworkę z tyłu modułu i naciśnij przycisk resetu R/S.
Przed użyciem
- Upewnij się, że instalacja została wykonana przez wykwalifikowanego specjalistę.
- Sprawdź, czy zasilanie jest zabezpieczone bezpiecznikiem 3A.
- Wybierz odpowiedni tryb pracy (7-dniowy lub 5/2-dniowy) przed programowaniem.
- Wykonaj pełny reset urządzenia przed pierwszym użyciem.
- Ustaw poprawną datę i godzinę.
Parametry w praktyce
- Rezerwa mocy
- Minimum 24 godziny podtrzymania ustawień przy braku zasilania.
- Maks. temperatura otoczenia
- 45°C.
Ilustracje i schematy

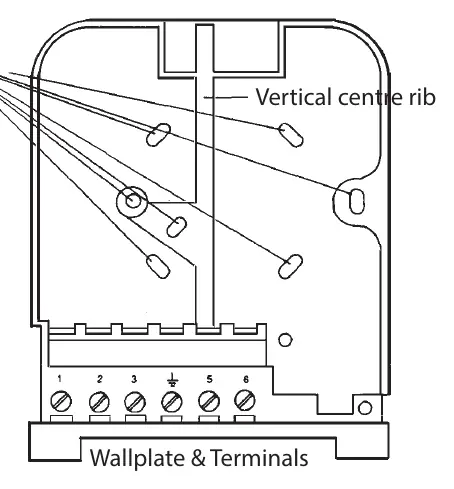

- Płytka ścienna posiada żebro środkowe – łby śrub mocujących nie mogą wystawać ponad nie, aby moduł poprawnie się osadził.
- Zaciski 1, 2, 3 służą do sterowania (woda, ogrzewanie, COM), a 5, 6 do zasilania (N, L).
Zgodność modelu
- Urządzenie jest kompatybilne z wieloma starszymi modelami programatorów (wymagana tabela zamienników w instrukcji).
- W przypadku braku termostatu pokojowego, pompę należy podłączyć bezpośrednio do zacisku 2.
