Instrukcja obsługi modułu elektronicznego Danfoss 101N0210
Szybki przewodnik po instalacji, konfiguracji zasilania, ustawieniach prędkości kompresora oraz diagnostyce błędów dla modułów elektronicznych Danfoss serii 101N.
Spis treści
Najważniejsze informacje z instrukcji
Niniejszy dokument zawiera wytyczne dotyczące instalacji i konfiguracji modułów elektronicznych Danfoss dla kompresorów BD35/50F. Moduł jest urządzeniem dwunapięciowym (12V/24V) z wbudowaną ochroną termiczną. Kluczowe jest zapewnienie poprawnej polaryzacji zasilania oraz zastosowanie odpowiednich przekrojów przewodów zgodnie z tabelą w instrukcji, aby uniknąć spadków napięcia.
Instalacja
Moduł należy podłączyć bezpośrednio do biegunów akumulatora. Wymagane jest zamontowanie bezpiecznika na przewodzie dodatnim (+): 15A dla instalacji 12V oraz 7.5A dla 24V. Moduł montuje się na kompresorze poprzez zatrzaśnięcie pokrywy na głowicy śruby.
Zasilanie i ochrona akumulatora
Urządzenie automatycznie wyłącza kompresor, gdy napięcie spadnie poniżej ustawionych limitów. Standardowe ustawienia ochrony akumulatora są zdefiniowane w tabeli w instrukcji. W przypadku korzystania z wyłącznika głównego, musi on posiadać obciążalność prądową minimum 20A.
Ustawienia prędkości i termostat
Prędkość kompresora można regulować za pomocą rezystora podłączonego między zaciski C i P. Bez rezystora kompresor pracuje ze stałą prędkością (zależnie od modelu). W trybie AEO (Adaptive Energy Optimizing) prędkość dostosowuje się automatycznie do zapotrzebowania na chłodzenie.
Diagnostyka błędów
Opcjonalna dioda LED podłączona między zaciski + i D sygnalizuje błędy poprzez liczbę błysków:
- 5 błysków: Wyłączenie termiczne modułu (przegrzanie).
- 4 błyski: Błąd minimalnej prędkości silnika (przeciążenie).
- 3 błyski: Błąd rozruchu silnika (zablokowany wirnik lub zbyt wysokie ciśnienie).
- 2 błyski: Wyłączenie nadprądowe wentylatora (pobór prądu >1A).
- 1 błysk: Wyłączenie ochrony akumulatora (napięcie poza zakresem).
Wentylator
Wentylator należy podłączyć między zaciski + i F. Napięcie wyjściowe na tych zaciskach jest zawsze regulowane do 12V, dlatego należy stosować wentylatory 12V niezależnie od napięcia zasilania całego systemu.
Informacje o producencie
Danfoss A/S
Praktyczna pomoc
Typowe problemy
Kompresor nie startuje
Sprawdź polaryzację zasilania, bezpiecznik oraz czy napięcie akumulatora mieści się w dopuszczalnym zakresie.
Dioda LED miga 3 razy
Wirnik jest zablokowany lub ciśnienie w układzie chłodniczym jest zbyt wysokie (>5 bar).
Dioda LED miga 5 razy
Moduł jest przegrzany. Sprawdź wentylację kompresora i obciążenie układu.
Przed użyciem
- Sprawdź, czy napięcie zasilania nie przekracza 17V (dla 12V) lub 31.5V (dla 24V).
- Upewnij się, że przekrój przewodów jest zgodny z tabelą w instrukcji (zależnie od długości i napięcia).
- Zainstaluj bezpiecznik 15A (12V) lub 7.5A (24V) jak najbliżej akumulatora.
- Upewnij się, że wentylator jest na napięcie 12V.
- Sprawdź, czy temperatura otoczenia nie przekracza 55°C.
Ilustracje i schematy

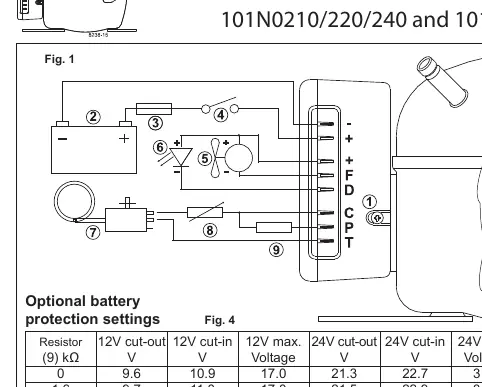

- Fig. 1: Schemat połączeń elektrycznych modułu, termostatu, wentylatora i zasilania.
- Fig. 2: Tabela doboru przekroju przewodów w zależności od długości instalacji.
- Fig. 5: Tabela doboru rezystora dla uzyskania konkretnej prędkości obrotowej silnika.
Zgodność modelu
- Moduł jest kompatybilny z kompresorami BD35F i BD50F.
- Wymaga stosowania wentylatorów 12V nawet w instalacjach 24V.
