Instrukcja obsługi programatora Danfoss 102E5
Szybki przewodnik po instalacji i obsłudze elektromechanicznego programatora Danfoss 102E5. Dowiedz się, jak ustawić czas, zaprogramować harmonogram ogrzewania i korzystać z funkcji nadpisywania.
Spis treści
Najważniejsze informacje z instrukcji
Programator Danfoss 102E5 to elektromechaniczne urządzenie służące do sterowania ogrzewaniem i ciepłą wodą użytkową. Urządzenie wymaga instalacji przez wykwalifikowanego elektryka lub instalatora zgodnie z przepisami IEEE. Ważne: przed uruchomieniem należy usunąć taśmę zabezpieczającą z koła wyboru (pre-selector wheel).
Opis urządzenia

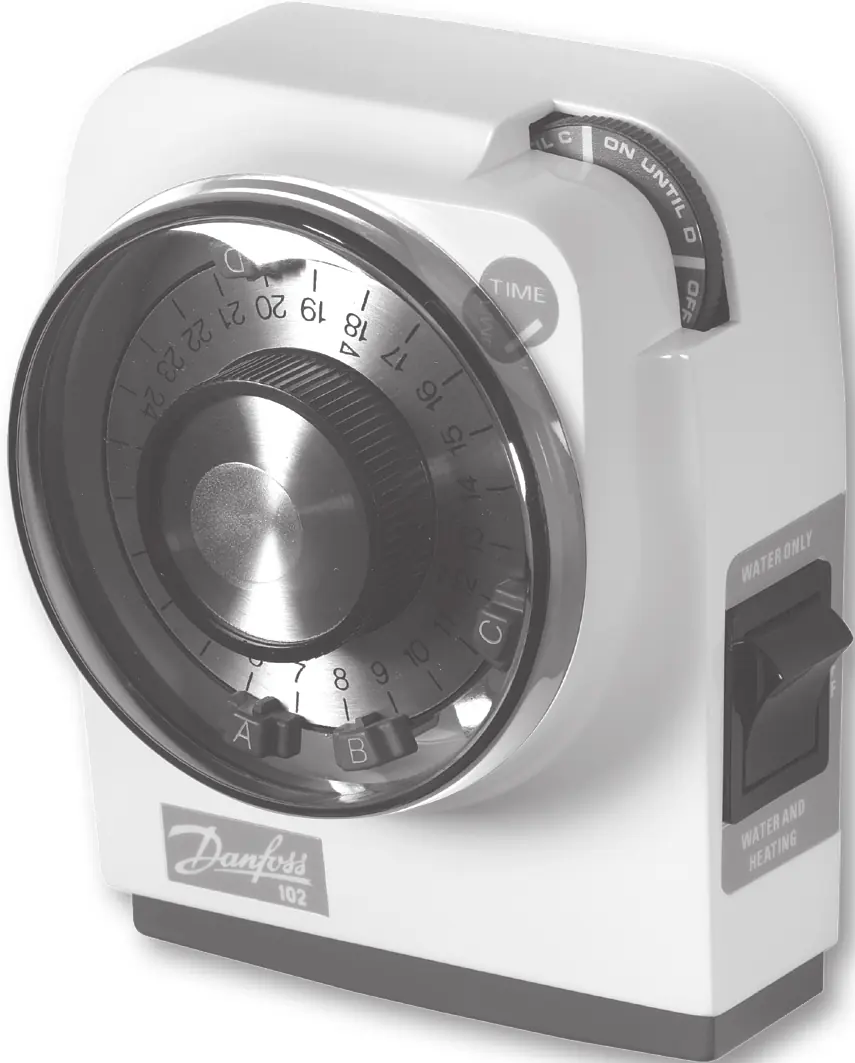

Programator posiada tarczę zegarową 24-godzinną, koło wyboru (pre-selector wheel) do tymczasowych zmian harmonogramu oraz przełącznik kołyskowy do wyboru trybu pracy (tylko woda, woda i ogrzewanie, wyłączone).
Instalacja i podłączenie
Montaż urządzenia obejmuje zamocowanie płytki ściennej do ściany, podłączenie przewodów zgodnie ze schematem (strona 6) oraz wpięcie modułu programatora. W przypadku jednostek FRU (Factory Replacement Units) należy postępować zgodnie z instrukcją wymiany na stronie 5.
Ustawianie czasu i programu
Aby ustawić czas, należy zdjąć osłonę tarczy i obracać ją wyłącznie zgodnie z ruchem wskazówek zegara, aż aktualna godzina zrówna się ze znacznikiem TIME. Programowanie odbywa się poprzez przesuwanie czerwonych (włączanie) i niebieskich (wyłączanie) suwaków (tappets) na tarczy zegara.
Tryby pracy i nadpisywanie
Przełącznik boczny pozwala na ręczny wybór trybu pracy. Funkcja nadpisywania (Pre-Selector wheel) umożliwia tymczasową zmianę harmonogramu (np. włączenie ogrzewania wcześniej niż zaplanowano) poprzez obrócenie koła w kierunku przeciwnym do ruchu wskazówek zegara.
Konserwacja i rozwiązywanie problemów
W przypadku przerwy w zasilaniu lub zmiany czasu (lato/zima) konieczne jest ponowne ustawienie zegara. Jeśli urządzenie nie działa poprawnie, należy sprawdzić połączenia elektryczne lub skontaktować się z działem technicznym pod numerem 01234 364 621.
Informacje o producencie
Danfoss A/S
Praktyczna pomoc
Typowe problemy
Zegar nie trzyma czasu po przerwie w zasilaniu
Należy ręcznie zresetować czas zgodnie z instrukcją na stronie 8.
Programator nie reaguje na ustawienia
Upewnij się, że taśma zabezpieczająca została usunięta z koła wyboru i wykonaj dwa pełne obroty tarczą zegara zgodnie z ruchem wskazówek zegara.
Trudności z przesuwaniem suwaków (tappets)
Suwaki mogą stawiać opór; należy je przesuwać pewnym ruchem, trzymając za pokrętło tarczy.
Przed użyciem
- Upewnij się, że instalację wykonał wykwalifikowany specjalista.
- Usuń taśmę zabezpieczającą z koła wyboru przed uruchomieniem.
- Wykonaj dwa pełne obroty tarczą zegara, aby wyczyścić mechanizm.
- Sprawdź, czy wszystkie połączenia elektryczne są zgodne ze schematem dla danego systemu.
Parametry w praktyce
- Stopień ochrony
- IP20 (urządzenie do użytku wewnątrz pomieszczeń).
- Dokładność zegara
- ±1 minuta na miesiąc.
- Maksymalna temperatura otoczenia
- 55°C.
Ilustracje i schematy
- Tarcza zegara: służy do ustawiania czasu i punktów przełączania (suwaki A, B, C, D).
- Przełącznik kołyskowy: wybiera tryb pracy (woda, woda+ogrzewanie, wył.).
- Koło wyboru (Pre-selector): służy do tymczasowego nadpisywania programu.
Zgodność modelu
- Zgodny z normą EN 60730-2-7.
- Przeznaczony do systemów grzewczych domowych (gazowych lub olejowych).
- Wymaga instalacji zgodnie z przepisami IEEE.
