Instrukcja montażu modułu rozszerzeń Danfoss Icon 088U1100
Przewodnik instalacji i konfiguracji modułu rozszerzeń Danfoss Icon 088U1100. Dowiedz się, jak podłączyć urządzenie, wybrać odpowiednią aplikację (0001-0010) oraz skonfigurować ustawienia systemu ogrzewania podłogowego.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Moduł rozszerzeń Danfoss Icon 088U1100 służy do rozbudowy funkcjonalności sterownika głównego Danfoss Icon Master. Urządzenie umożliwia obsługę zaawansowanych systemów ogrzewania i chłodzenia podłogowego, oferując 11 różnych trybów pracy (aplikacji). Przed przystąpieniem do pracy należy upewnić się, że moduł jest poprawnie wpięty do sterownika głównego.
Instalacja i podłączenie
Podłączenie elektryczne należy wykonać zgodnie ze schematem dla wybranej aplikacji. Moduł posiada:

- Zaciski wejściowe (IN 1, IN 2, IN 3) do podłączenia urządzeń zewnętrznych.
- Przycisk wyboru aplikacji (APPLICATION) oraz przycisk ustawień (SETTINGS).
- Diody LED sygnalizujące stan wejść.
- Zabezpieczenie przed wyrwaniem kabla.
Wybór i konfiguracja aplikacji

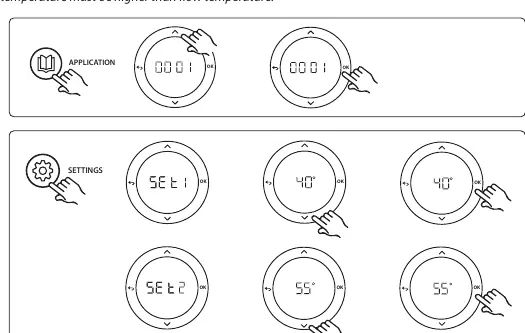

Wybór aplikacji odbywa się za pomocą przycisku APPLICATION. Po naciśnięciu przycisku należy użyć strzałek do wyboru numeru aplikacji (1-11) i zatwierdzić przyciskiem OK. Każda aplikacja posiada specyficzne ustawienia (np. SET 1, SET 2), które konfiguruje się przyciskiem SETTINGS.

Funkcje testowe
Moduł posiada wbudowaną funkcję testową (APP test), dostępną w menu instalatora. Pozwala ona na weryfikację poprawności instalacji wszystkich komponentów. Test jest podzielony na kroki specyficzne dla każdej aplikacji, podczas których system sprawdza działanie zaworów, siłowników i czujników.

Ustawienia termostatu
W systemach z modułem rozszerzeń można skonfigurować dodatkowe funkcje na termostatach pokojowych:
- Wykluczanie pomieszczeń z chłodzenia: Można wyłączyć chłodzenie w wybranych pomieszczeniach (np. łazienkach), ustawiając odpowiednie menu na termostacie.
- Termostat referencyjny: Można przypisać jeden termostat jako referencyjny, który będzie decydował o przełączaniu systemu między trybem grzania a chłodzenia.
Przegląd aplikacji
Instrukcja opisuje szczegółowo 10 głównych konfiguracji (0001-0010), w tym:
- Systemy 2-rurowe ze stałą lub zmienną temperaturą zasilania.
- Systemy z automatycznym przełączaniem na chłodzenie (wymagany czujnik punktu rosy).
- Systemy z pompami ciepła i kotłami kondensacyjnymi.
- Systemy 3-rurowe i 4-rurowe z zaworami mieszającymi lub 6-drogowymi.
Informacje o producencie
Danfoss A/S
Praktyczna pomoc
Typowe problemy
Upewnij się, że czujnik punktu rosy jest podłączony i aktywny, a temperatura w pomieszczeniu przekracza nastawę + histerezę chłodzenia.
Uruchom funkcję 'Test APP' w menu instalatora, aby sprawdzić poprawność instalacji komponentów i reakcję zaworów.
Przed użyciem
- Sprawdź, czy moduł jest poprawnie wpięty do sterownika głównego Danfoss Icon Master.
- Upewnij się, że okablowanie jest zgodne ze schematem elektrycznym dla wybranej aplikacji.
- Zweryfikuj, czy wszystkie wymagane czujniki (np. PT1000, punktu rosy) są zainstalowane.
- Upewnij się, że zasilanie jest zgodne z wymaganiami (dla niektórych aplikacji wymagany zewnętrzny zasilacz 24V).
Parametry w praktyce
- SET 1 / SET 2 / SET 3
- Parametry konfiguracyjne specyficzne dla wybranej aplikacji (np. temperatury zasilania, histereza, temperatura bezpieczeństwa).
- Global standby
- Wejście bezpotencjałowe do zdalnego przełączania systemu w tryb nieobecności (np. przez moduł GSM).
Ilustracje i schematy
- Schemat na stronie 1 pokazuje rozmieszczenie zacisków wejściowych (IN 1-3), przycisków wyboru aplikacji i ustawień oraz diod LED.
Zgodność modelu
- Wymaga sterownika głównego Danfoss Icon Master.
- Niektóre aplikacje wymagają zewnętrznych czujników (np. punktu rosy) lub przekaźników.
