Instrukcja montażu kabla grzejnego Danfoss ECiceguard 18 Readymade

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy montażu i eksploatacji samoregulującego kabla grzejnego Danfoss ECiceguard 18 Readymade. Produkt jest przeznaczony do ochrony przed oblodzeniem dachów, rynien i rur spustowych. Kluczowe jest przestrzeganie lokalnych przepisów budowlanych oraz elektrycznych. Instalacja musi być wykonana przez wykwalifikowanego elektryka, a obwód musi być zabezpieczony wyłącznikiem różnicowoprądowym (RCD) o prądzie zadziałania max. 30 mA.

Opis i zastosowanie

ECiceguard 18 to kabel samoregulujący, co oznacza, że jego moc grzewcza dostosowuje się automatycznie do temperatury otoczenia. Dzięki temu zapobiega przegrzaniu, nawet jeśli kable się stykają lub krzyżują. Główne zastosowania obejmują:

• Ochronę rynien i rur spustowych przed zamarzaniem.
• Zapobieganie powstawaniu sopli i uszkodzeniom konstrukcji dachu.
• Zapewnienie bezpieczeństwa pieszym poprzez eliminację spadającego lodu.

Instrukcja montażu

Podczas instalacji należy przestrzegać następujących zasad:

• Powierzchnia montażowa musi być czysta, sucha i wolna od ostrych krawędzi.
• Kabel należy układać z zachowaniem odstępu (C-C) wynoszącego ok. 15 cm.

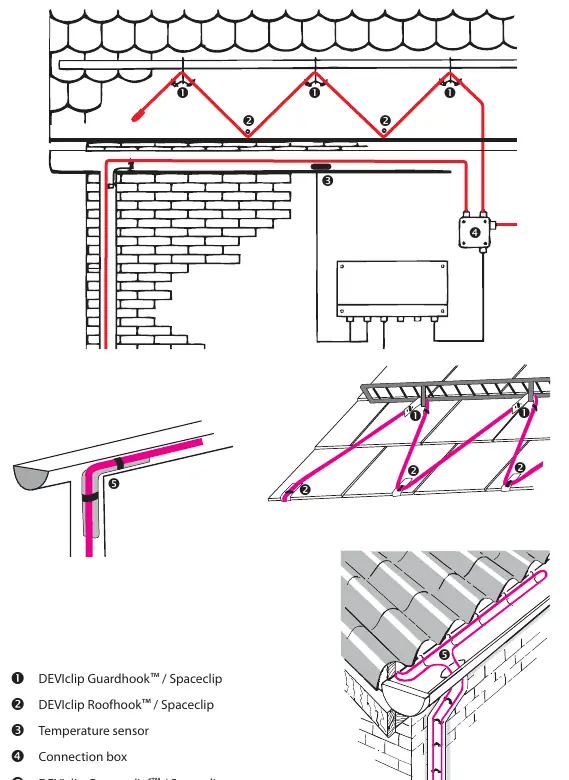

• W rynnach i rurach spustowych kabel można układać wzdłużnie lub w układzie zygzakowatym na dachu.
• Minimalny promień gięcia kabla wynosi 50 mm; kabel należy zginać tylko na płaskiej stronie.
• W przypadku instalacji w rurach spustowych, jeśli długość kabla przekracza 25 cm, należy zastosować odciążenie kabla.
• Kabel w rurze spustowej powinien sięgać do głębokości mrozoodpornej pod powierzchnią gruntu (ok. 1 m).

Bezpieczeństwo i instalacja elektryczna

Przed przystąpieniem do prac należy bezwzględnie odłączyć zasilanie. Ekran kabla musi być uziemiony zgodnie z lokalnymi przepisami. Należy stosować wyłącznik izolacyjny zapewniający odłączenie wszystkich biegunów. W miejscach narażonych na duże obciążenia mechaniczne należy stosować kable klasy M2. Obecność kabla grzejnego musi być wyraźnie oznaczona w skrzynce bezpiecznikowej oraz wzdłuż trasy instalacji.

Sterowanie i termostaty

Ze względu na to, że kable samoregulujące pobierają prąd niezależnie od temperatury, zaleca się stosowanie termostatów w celu oszczędności energii. Danfoss rekomenduje serie ECtemp (np. 610, 330, 316, 850), które zapewniają efektywną regulację w zależności od potrzeb instalacji.

Przechowywanie

Kable należy przechowywać w czystym i suchym miejscu, chroniąc je przed wilgocią, chemikaliami, produktami ropopochodnymi oraz naprężeniami mechanicznymi. Temperatura przechowywania musi mieścić się w zakresie od -40°C do +60°C.

Gwarancja

Na kable samoregulujące ECiceguard udzielana jest 5-letnia gwarancja produktowa. Gwarancja jest ważna pod warunkiem poprawnego wypełnienia certyfikatu gwarancyjnego, poprawnej instalacji przez autoryzowanego elektryka oraz przedstawienia dowodu zakupu.
