Instrukcja obsługi termostatów serwisowych Danfoss serii 077B
Szybki przewodnik po termostatach serwisowych Danfoss serii 077B. Sprawdź specyfikacje techniczne, tabele doboru, zakresy temperatur oraz informacje o kompatybilności z czynnikami chłodniczymi.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy serii termostatów serwisowych Danfoss (modele 077B7001 do 077B7008), przeznaczonych do szerokiego zakresu urządzeń chłodniczych i zamrażalniczych. Zestawy serwisowe zostały zaprojektowane tak, aby zastąpić większość standardowych termostatów, niezależnie od producenta urządzenia.
Przegląd termostatów serwisowych

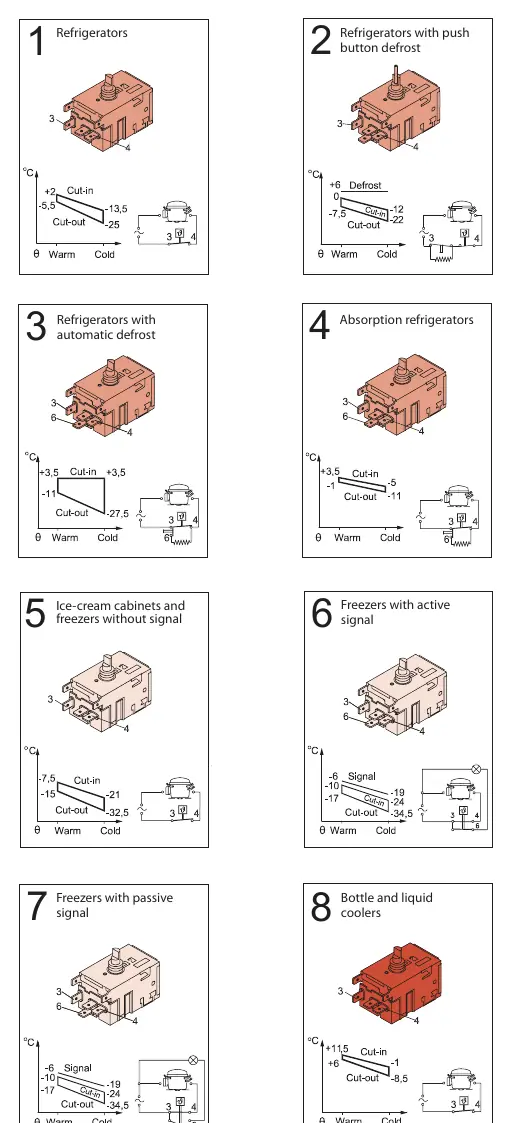

Seria obejmuje 8 różnych zestawów, z których każdy zawiera niezbędne akcesoria montażowe. Termostaty te charakteryzują się szerszym zakresem regulacji niż standardowe modele, co minimalizuje ryzyko uszkodzenia sprężarki dzięki odpowiednim wartościom różnicowym (dyferencjałom).
- 077B7001: Lodówki
- 077B7002: Lodówki z przyciskiem odszraniania
- 077B7003: Lodówki z automatycznym odszranianiem (z wyłącznikiem pomocniczym)
- 077B7004: Chłodziarki absorpcyjne (z wyłącznikiem pomocniczym)
- 077B7005: Witryny na lody i zamrażarki bez sygnału
- 077B7006: Zamrażarki z aktywnym sygnałem (z wyłącznikiem pomocniczym)
- 077B7007: Zamrażarki z sygnałem pasywnym
- 077B7008: Chłodziarki do napojów i płynów
Dobór i specyfikacja techniczna
Wybór odpowiedniego termostatu powinien opierać się na parametrach pracy urządzenia:
- Temperatury: Każdy model posiada określone temperatury załączenia (cut-in) i wyłączenia (cut-out) dla pozycji ciepłej i zimnej.
- Długość kapilary: W zależności od modelu wynosi od 1,3 m do 2,3 m.

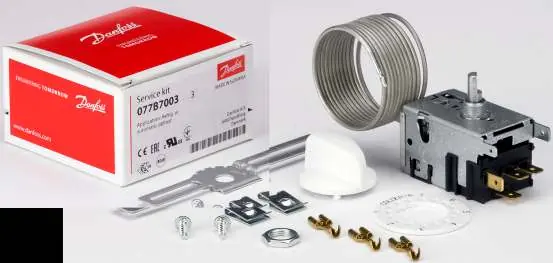

- Akcesoria: Zestawy zawierają podkładki, pokrętła, przyciski, wsporniki montażowe, kapturki uszczelniające oraz drobne części montażowe.
Bezpieczeństwo i czynniki chłodnicze
Modele oznaczone jako 077B….EBD oraz 077B….L EBD mogą być stosowane w systemach wykorzystujących czynniki chłodnicze R290 oraz R600a. W krajach, gdzie normy bezpieczeństwa nie są w pełni uregulowane, Danfoss zaleca uzyskanie zatwierdzenia przez stronę trzecią dla systemów zawierających łatwopalne czynniki chłodnicze.
Informacje o producencie
Danfoss A/S
Praktyczna pomoc
Typowe problemy
Niewłaściwy dobór termostatu
Sprawdź tabelę doboru w instrukcji, porównując typ urządzenia (np. lodówka z odszranianiem) oraz wymagane temperatury cut-in/cut-out.
Brak kompatybilności z czynnikiem chłodniczym
Upewnij się, że wybrany model (np. z oznaczeniem EBD) jest dopuszczony do pracy z czynnikiem R290 lub R600a, jeśli takie jest stosowane w urządzeniu.
Przed użyciem
- Zidentyfikuj typ urządzenia (lodówka, zamrażarka, chłodziarka).
- Sprawdź wymagany zakres temperatur pracy (cut-in/cut-out).
- Zweryfikuj wymaganą długość kapilary.
- Sprawdź, czy zestaw zawiera wymagane akcesoria montażowe (wspornik, pokrętło).
- Upewnij się, czy wymagany jest wyłącznik pomocniczy (auxiliary switch).
Parametry w praktyce
- Cut-in / Cut-out
- Temperatury załączenia i wyłączenia termostatu w stopniach Celsjusza.
- Capillary tube length
- Długość rurki kapilarnej w metrach, kluczowa dla montażu w urządzeniu.
Zgodność modelu
- Termostaty serwisowe Danfoss są uniwersalne i mogą zastępować produkty wielu innych marek (Atea, General Electric, Ranco, Robertshaw, Matsushita, Saginomiya, Pacific Controls).
- Modele z oznaczeniem EBD są kompatybilne z czynnikami R290 i R600a.
