Instrukcja obsługi przekaźnika kotła Danfoss Ally 014G2479

Instrukcja instalacji i konfiguracji przekaźnika kotła Danfoss Ally 014G2479. Dowiedz się, jak podłączyć urządzenie, skonfigurować system w aplikacji i bezpiecznie użytkować przekaźnik.

Spis treści

Obrazy z instrukcji

Przejdź do miejsca w treści
Panel przedni przekaźnika z diodami statusu Strona 1 Schemat podłączenia przewodów do zacisków przekaźnika oraz tabela z opisem styków Strona 1

Opis produktu

Danfoss Ally Boiler Relay (014G2479) to zaawansowany przekaźnik przeznaczony do sterowania kotłem w systemach inteligentnego ogrzewania. Urządzenie działa w oparciu o technologię Zigbee i jest zintegrowane z ekosystemem Danfoss Ally, co pozwala na zdalne zarządzanie pracą kotła za pomocą aplikacji mobilnej.

Panel przedni przekaźnika z diodami statusu
Panel przedni przekaźnika z diodami statusu

Bezpieczeństwo

Instalacja urządzenia musi być przeprowadzona wyłącznie przez wykwalifikowany personel zgodnie z lokalnymi przepisami budowlanymi. Produkt nie jest zabawką i powinien być przechowywany w miejscu niedostępnym dla dzieci. Nie należy próbować samodzielnie demontować przekaźnika, ponieważ nie zawiera on części serwisowalnych przez użytkownika.

Uruchomienie i instalacja

Proces instalacji rozpoczyna się od pobrania aplikacji Ally na smartfon zgodnie z instrukcją dołączoną do bramki sieciowej. Następnie należy zdemontować przednią część obudowy przekaźnika i zamontować płytę tylną bezpośrednio na ścianie lub w puszce ściennej. Podłączenie elektryczne wymaga doprowadzenia zasilania sieciowego 230V do zacisków N i L oraz odpowiedniego okablowania sterującego kotłem. Po fizycznym montażu i podłączeniu należy kontynuować konfigurację systemu w aplikacji Ally.

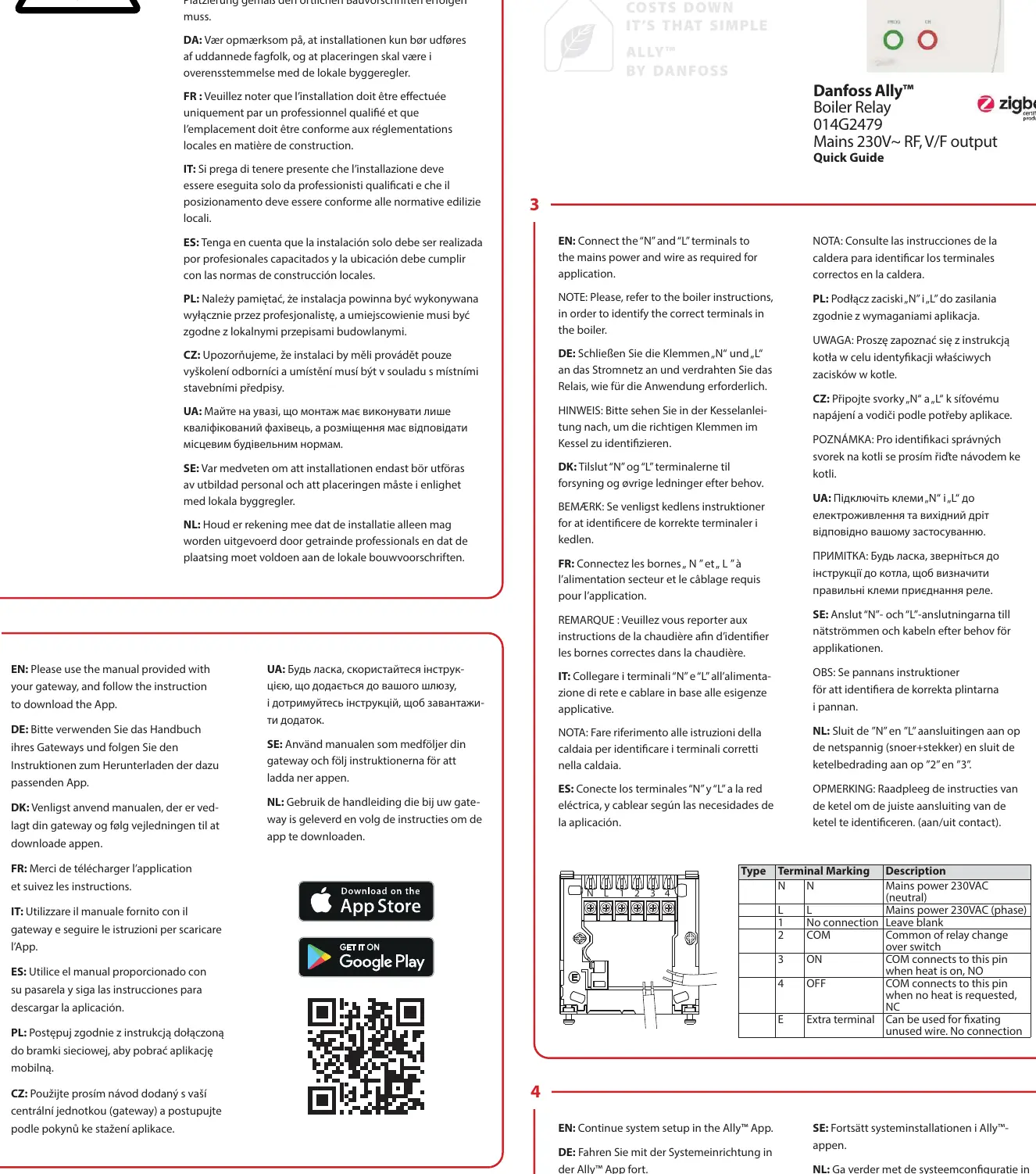

Schemat podłączenia przewodów do zacisków przekaźnika oraz tabela z opisem styków
Schemat podłączenia przewodów do zacisków przekaźnika oraz tabela z opisem styków

Konserwacja i utylizacja

Urządzenie nie wymaga specjalnych czynności konserwacyjnych. W przypadku konieczności utylizacji, przekaźnik Danfoss Ally Boiler Relay należy traktować jako zużyty sprzęt elektroniczny (e-waste) i przekazać do odpowiedniego punktu zbiórki zgodnie z lokalnymi przepisami.

Informacje o producencie

Danfoss A/S

Profil marki
Strona producenta https://www.danfoss.com Wsparcie https://www.danfoss.com/en/service-support/ Manuale producenta https://www.danfoss.com/en/service-support/technical-documentation/

Praktyczna pomoc

Typowe problemy

Brak możliwości sterowania kotłem

Sprawdź poprawność podłączenia przewodów sterujących do zacisków COM, ON (NO) oraz OFF (NC) zgodnie z instrukcją kotła.

Urządzenie nie łączy się z aplikacją

Upewnij się, że bramka sieciowa jest poprawnie skonfigurowana i znajduje się w zasięgu przekaźnika.

Przed użyciem

  • Upewnij się, że instalację wykonuje wykwalifikowany profesjonalista.
  • Sprawdź, czy miejsce montażu jest zgodne z lokalnymi przepisami budowlanymi.
  • Pobierz aplikację Ally przed rozpoczęciem fizycznego montażu.
  • Upewnij się, że zasilanie sieciowe jest odłączone przed przystąpieniem do prac elektrycznych.

Parametry w praktyce

Zakres temperatury pracy
0 °C do 40 °C.

Ilustracje i schematy

  • Zacisk N: Zasilanie neutralne 230VAC.
  • Zacisk L: Zasilanie fazowe 230VAC.
  • Zacisk 2 (COM): Wspólny styk przekaźnika.
  • Zacisk 3 (ON): Styk zwierny (NO), łączy się z COM, gdy wymagane jest grzanie.
  • Zacisk 4 (OFF): Styk rozwierny (NC), łączy się z COM, gdy nie jest wymagane grzanie.

Zgodność modelu

  • Urządzenie wymaga bramki sieciowej (gateway) do działania w systemie Ally.
  • Przekaźnik przeznaczony do pracy wewnątrz pomieszczeń.
