Instrukcja montażu zaworu zwrotnego Danfoss 020R9500 NRV i NRVH
Instrukcja instalacji i specyfikacja techniczna zaworów zwrotnych Danfoss typu NRV oraz NRVH, obejmująca zakres czynników chłodniczych, parametry pracy oraz wytyczne dotyczące lutowania.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściOpis produktu
Zawory zwrotne Danfoss typu NRV i NRVH są przeznaczone do stosowania w układach chłodniczych. Zapewniają przepływ czynnika w jednym kierunku i blokują go w kierunku przeciwnym. Są kompatybilne z szeroką gamą czynników chłodniczych, w tym R134a, R22, R404A, R410A, R32, R290, R600a oraz wieloma innymi. Zawory nie mogą być stosowane z czynnikiem R717 (amoniak).
Parametry techniczne
Urządzenia pracują w szerokim zakresie temperatur medium od -50 °C do 140 °C. Maksymalne ciśnienie robocze (PS/MWP) wynosi 46 bar (667 psi). Projektowane ciśnienie układu musi być zgodne z normą ANSI/ASHRAE 15 dla zastosowanego czynnika chłodniczego.
Instalacja i lutowanie
Podczas montażu zaworów metodą lutowania należy zachować szczególną ostrożność, aby nie przekroczyć temperatury 140 °C na korpusie zaworu. Zaleca się stosowanie mokrej szmatki lub innego materiału chłodzącego wokół korpusu zaworu podczas procesu lutowania, aby zapobiec uszkodzeniu uszczelnień wewnętrznych. Do lutowania należy używać spoiwa o zawartości srebra minimum 5% (Min. 5% Ag).
Ograniczenia
W przypadku stosowania czynników łatwopalnych, dopuszczalne są wyłącznie wersje lutowane o rozmiarach przyłączy od 6s do 22s. Pełna lista zatwierdzonych czynników chłodniczych dostępna jest na stronie internetowej produktów Danfoss.
Informacje o producencie
Danfoss A/S
Praktyczna pomoc
Typowe problemy
Uszkodzenie uszczelnień wewnętrznych podczas montażu
Podczas lutowania należy owinąć korpus zaworu mokrą szmatką, aby temperatura nie przekroczyła 140 °C.
Niezgodność z czynnikiem chłodniczym
Zawory nie są przeznaczone do pracy z czynnikiem R717 (amoniak). Należy sprawdzić kompatybilność materiałów uszczelniających z wybranym czynnikiem.
Przed użyciem
- Sprawdź, czy wybrany czynnik chłodniczy znajduje się na liście zatwierdzonych przez producenta.
- Upewnij się, że ciśnienie projektowe układu jest zgodne z normą ANSI/ASHRAE 15.
- Przygotuj spoiwo lutownicze o zawartości srebra minimum 5%.
- Przygotuj mokrą szmatkę do chłodzenia korpusu zaworu podczas lutowania.
Parametry w praktyce
- PS / MWP = 46 bar
- Maksymalne dopuszczalne ciśnienie robocze zaworu.
- Zakres temperatur: -50 °C do 140 °C
- Dopuszczalna temperatura medium przepływającego przez zawór.
Ilustracje i schematy

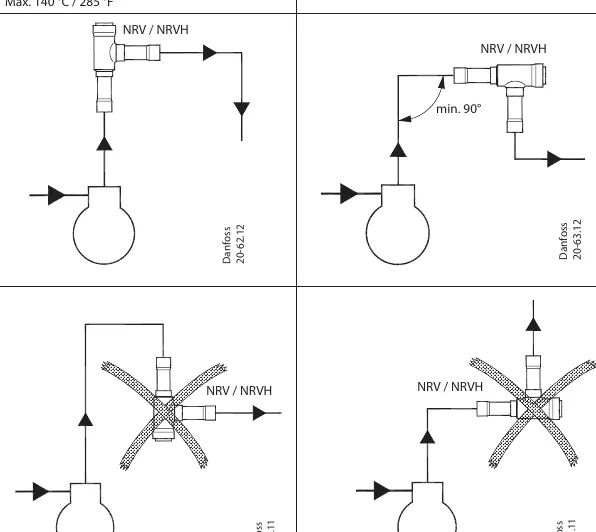

- Schematy pokazują różne orientacje montażu zaworu w rurociągu (pionowo/poziomo).

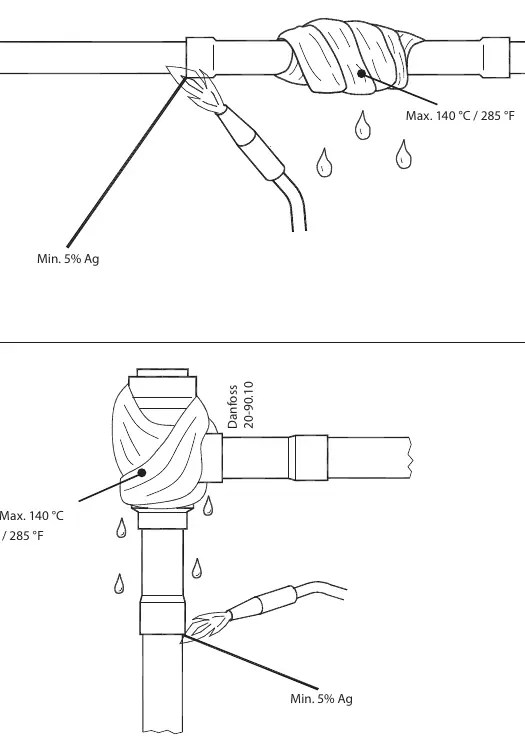

- Rysunki techniczne wskazują na konieczność chłodzenia korpusu zaworu podczas lutowania rur.
Zgodność modelu
- Dla czynników łatwopalnych dozwolone są tylko wersje lutowane o rozmiarach 6s-22s.
- Nie stosować z czynnikiem R717.
