Instrukcja montażu hermetycznego osuszacza filtra Danfoss 023R9521 Eliminator
Instrukcja instalacji hermetycznego osuszacza filtra Danfoss serii Eliminator typu DCL z portem serwisowym. Zawiera wytyczne dotyczące lutowania, kompatybilności czynników chłodniczych oraz procedur montażowych.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściZastosowanie i parametry
Hermetyczne osuszacze filtrów Danfoss serii Eliminator typu DCL z portem serwisowym są przeznaczone do układów chłodniczych. Urządzenia te obsługują szeroki zakres czynników chłodniczych, w tym R22, R23, R32, R1234yf, R1234ze, R134a, R404A, R407A, R407C, R407F, R410A, R444B, R448A, R449A, R450A, R452A, R507 oraz R513A. Dopuszczalny zakres temperatury medium wynosi od -40 °C do 70 °C (-40 °F do 160 °F). Maksymalne ciśnienie robocze (PS/MWP) wynosi 46 bar (667 psig).
Instalacja i lutowanie
Podczas montażu należy przestrzegać rygorystycznych zasad bezpieczeństwa. Przed przystąpieniem do lutowania konieczne jest usunięcie zaworu Schradera, aby uniknąć jego uszkodzenia. Do lutowania należy używać spoiwa zawierającego co najmniej 5% srebra. Należy zwrócić uwagę, aby temperatura korpusu osuszacza nie przekroczyła 70 °C (160 °F) podczas procesu lutowania. Jeśli w trakcie prac lakier na obudowie ulegnie wypaleniu, należy oczyścić to miejsce i zabezpieczyć je farbą antykorozyjną lub koszulką termokurczliwą.
Konserwacja i obsługa
Po zakończeniu napełniania układu czynnikiem chłodniczym, należy trwale oznaczyć system informacją o zastosowanym czynniku oraz typie oleju. W przypadku konieczności konwersji wylotu rurki kapilarnej z 2,8 mm na 1/4 cala, należy postępować zgodnie z wytycznymi dotyczącymi cięcia rurki. Po montażu zaworu serwisowego, należy dokręcić go z momentem 0,5 Nm (5 in.-lbs), a nakrętkę z momentem 1,5 Nm (13 in.-lbs), zachowując temperaturę otoczenia poniżej 50 °C (122 °F).
Informacje o producencie
Danfoss A/S
Praktyczna pomoc
Typowe problemy
Wypalenie lakieru podczas lutowania
Oczyść obszar i zabezpiecz go farbą antykorozyjną lub koszulką termokurczliwą.
Uszkodzenie zaworu serwisowego podczas lutowania
Zawsze usuwaj zawór Schradera przed przystąpieniem do lutowania.
Przed użyciem
- Sprawdź, czy czynnik chłodniczy znajduje się na liście kompatybilnych substancji.
- Upewnij się, że posiadasz spoiwo lutownicze z min. 5% zawartością srebra.
- Przygotuj narzędzia do usunięcia zaworu Schradera przed lutowaniem.
- Zweryfikuj średnice przyłączy (inlet/outlet) zgodnie z tabelą specyfikacji.
- Przygotuj materiały do zabezpieczenia antykorozyjnego po lutowaniu.
Parametry w praktyce
- PS/MWP 46 bar
- Maksymalne dopuszczalne ciśnienie robocze urządzenia.
- Media Temperature range
- Dopuszczalny zakres temperatur czynnika chłodniczego przepływającego przez filtr.

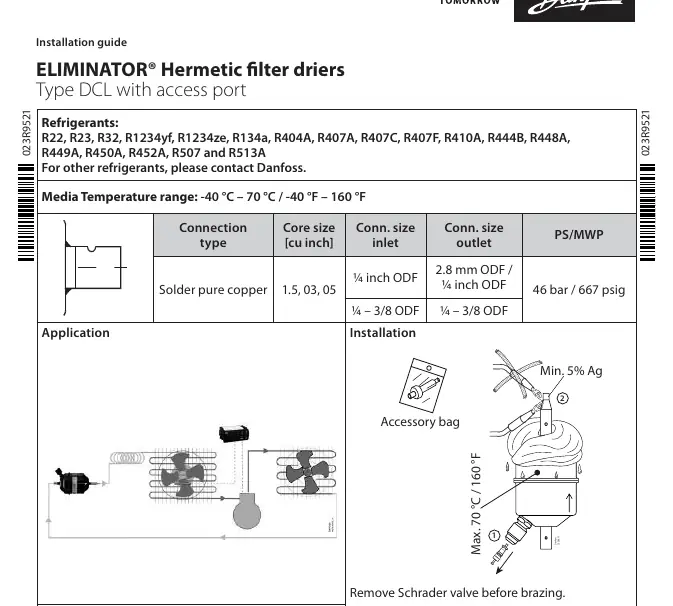

Ilustracje i schematy
- Schemat aplikacji pokazuje miejsce montażu osuszacza w obiegu chłodniczym.
- Rysunek instalacyjny wskazuje na konieczność usunięcia zaworu Schradera przed lutowaniem.
- Instrukcja konwersji pokazuje miejsce cięcia rurki kapilarnej przy przejściu z 2,8 mm na 1/4 cala.
Zgodność modelu
- Lista obsługiwanych czynników obejmuje m.in. R22, R134a, R410A, R404A.
- W przypadku stosowania czynników spoza listy, należy skontaktować się z firmą Danfoss.
