Instrukcja obsługi rozdzielacza Danfoss UnoFloor Metering

Szybki przewodnik po rozdzielaczach Danfoss UnoFloor Metering. Sprawdź dane techniczne, schematy połączeń elektrycznych, wymiary oraz konfigurację wersji Comfort i Control.

Spis treści

Obrazy z instrukcji

Przejdź do miejsca w treści

Najważniejsze informacje z instrukcji

Danfoss UnoFloor Metering to prefabrykowane, ciśnieniowo niezależne rozdzielacze ze stali nierdzewnej przeznaczone do instalacji ogrzewania podłogowego. System jest dostarczany jako gotowe rozwiązanie typu plug & play, zamontowane w szafce podtynkowej lub natynkowej. Instrukcja obejmuje specyfikację techniczną, wymiary, schematy połączeń elektrycznych dla wersji Comfort i Control oraz dane dotyczące zaworów równoważących.

Opis systemu UnoFloor Metering

System składa się z rozdzielacza zasilającego i powrotnego, wyposażonego w ręczny odpowietrznik oraz zawór spustowy. Wersje standardowe oferują od 4 do 12 obwodów w wersji lewej lub prawej. Zastosowanie prefabrykowanych jednostek minimalizuje ryzyko błędów instalacyjnych i skraca czas montażu.

Wersje produktu

  • UnoFloor Metering Comfort: Dostarczany z przepływomierzem, listwą sterującą Icon 230V oraz siłownikami termicznymi TWA NC. Przeznaczony do współpracy z przewodowymi termostatami pokojowymi. Zawiera zestaw AB-PM zapewniający optymalną równowagę hydrauliczną.
  • UnoFloor Metering Control: Wyposażony w przepływomierz, zaawansowany sterownik główny Icon2 230V oraz siłowniki TWA NC. Obsługuje termostaty przewodowe i bezprzewodowe. Umożliwia sterowanie przez aplikację (po dokupieniu bramki Ally) oraz generowanie raportów instalacyjnych.

Dane techniczne

  • Ciśnienie nominalne: PN 6
  • Maksymalna temperatura zasilania: 60 °C
  • Napięcie zasilania: 230V
  • Przyłącza: G ¾” (IT)
  • Czynnik grzewczy: Woda grzewcza zgodna z VDI2035 lub Ö-NORM H5195-1, kategoria płynu ≤ 3 wg EN1717

Instalacja i wymiary

Rozdzielacze są montowane w szafkach o głębokości 110 mm. Szerokość szafki zależy od liczby obwodów (od 790 mm dla 4-6 obwodów do 1140 mm dla 10-12 obwodów). Wysokość szafki wynosi 922 mm.

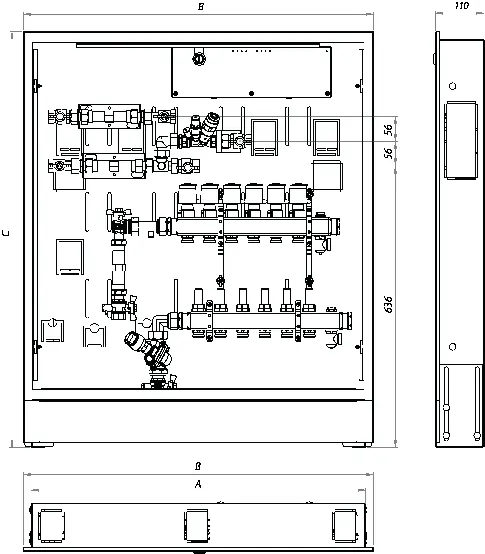

Wymiary montażowe rozdzielacza
Wymiary montażowe rozdzielacza
Dodatkowe zdjęcie montażowe ze strony 6
Dodatkowe zdjęcie montażowe ze strony 6

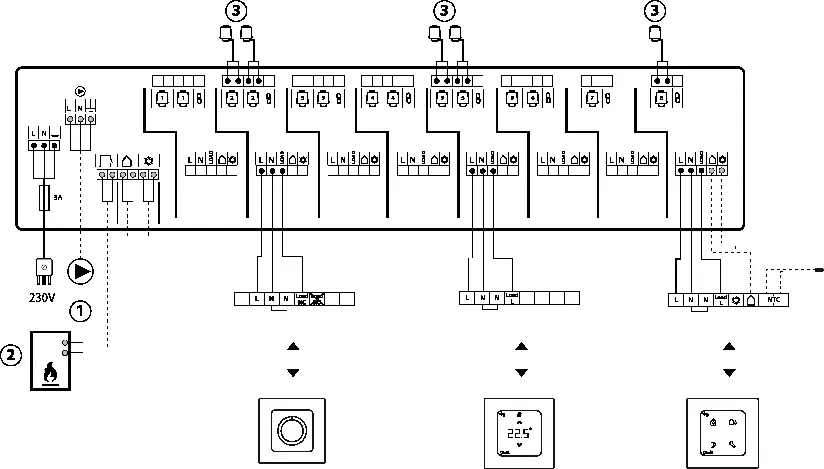

Dodatkowe zdjęcie montażowe ze strony 9
Dodatkowe zdjęcie montażowe ze strony 9

Schematy połączeń elektrycznych

Instrukcja zawiera szczegółowe schematy podłączenia siłowników do listew sterujących (Wiring Center) oraz sterowników głównych (Advanced Master Controller). Siłowniki są fabrycznie podłączone, ale istnieje możliwość zmiany konfiguracji. Wersja Control obsługuje zaawansowane funkcje, takie jak automatyczne równoważenie hydrauliczne (PWM+).

Schemat okablowania siłowników dla wersji lewej
Schemat okablowania siłowników dla wersji lewej

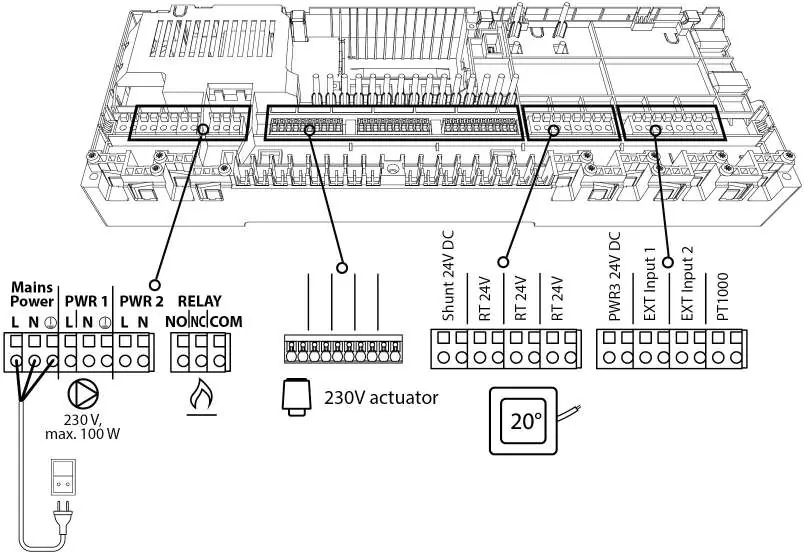

Schemat podłączenia sterownika ICON2
Schemat podłączenia sterownika ICON2

Zawór równoważący AB-PM

Zestaw przyłączeniowy AB-PM DN20 zapewnia niezależne od ciśnienia różnicowego ograniczenie przepływu. Dane techniczne zaworu:

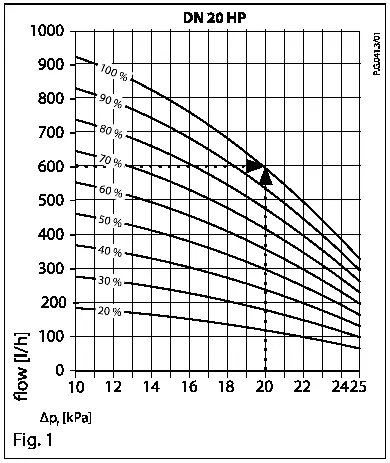

Wykres doboru zaworu AB-PM
Wykres doboru zaworu AB-PM
  • Qmax (przy Δpr = 20 kPa): 600 l/h (przy ustawieniu 100%)
  • Ciśnienie różnicowe (Δp dla zaworu + obwodu): 28 - 400 kPa
  • Temperatura medium: -10 °C do 120 °C

Zawór równoważący MTCV

Wielofunkcyjny zawór termostatyczny MTCV służy do utrzymywania stałej temperatury w instalacjach ciepłej wody użytkowej z cyrkulacją. Maksymalna temperatura przepływu wynosi 100 °C, a ciśnienie robocze 10 bar.

Informacje o producencie

Danfoss A/S

Profil marki

Praktyczna pomoc

Typowe problemy

Ograniczenia liczby termostatów

W przypadku 10 i 12 obwodów, jeden lub dwa termostaty pokojowe muszą sterować dwoma obwodami jednocześnie, ponieważ listwa obsługuje maksymalnie 8 termostatów.

Brak równoważenia hydraulicznego

Wersja Control z sterownikiem Icon2 posiada funkcję automatycznego równoważenia (PWM+), która eliminuje potrzebę ręcznego nastawiania na rozdzielaczu.

Przed użyciem

  • Sprawdź liczbę obwodów (4-12) i wybierz odpowiednią wersję (lewa/prawa).
  • Upewnij się, że szafka ma odpowiednią szerokość (790, 940 lub 1140 mm).
  • Zweryfikuj napięcie zasilania 230V dla listwy sterującej.
  • Sprawdź, czy siłowniki TWA NC są poprawnie podłączone do listwy (fabrycznie podłączone).
  • Upewnij się, że jakość wody grzewczej jest zgodna z normą VDI2035.

Ilustracje i schematy

  • Schematy połączeń elektrycznych (str. 10, 11) pokazują przypisanie siłowników do poszczególnych termostatów na listwie sterującej.
  • Wykresy przepływu (str. 6, 7) służą do doboru nastaw zaworów w zależności od wymaganego przepływu i spadku ciśnienia.

Zgodność modelu

  • Wersja Comfort współpracuje z przewodowymi termostatami 230V.
  • Wersja Control współpracuje z termostatami przewodowymi i bezprzewodowymi oraz umożliwia sterowanie przez aplikację Danfoss Ally.
