Instrukcja obsługi filtra osuszacza Danfoss DML / DCL
Instrukcja montażu i bezpiecznego lutowania filtrów osuszaczy Danfoss serii DML oraz DCL. Zawiera wytyczne dotyczące ciśnienia roboczego i ochrony przed oparami.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściPrzeznaczenie i charakterystyka
Filtry osuszacze Danfoss serii DML oraz DCL są przeznaczone do stosowania w układach chłodniczych. Model DML jest kompatybilny z czynnikami chłodniczymi takimi jak R134a, R404A, R407C, R410A, R507 oraz R22. Model DCL obsługuje czynniki R12, R22 oraz R502. Urządzenia te występują w wersjach z przyłączami z czystej miedzi oraz w wersjach lutowanych z miedziowanym stalowym przyłączem lub złączami typu flare/ORS.
Bezpieczeństwo podczas montażu
Kluczowym aspektem instalacji jest proces lutowania, który musi odbywać się wyłącznie w dobrze wentylowanych pomieszczeniach. Podczas lutowania należy kierować płomień palnika z dala od korpusu filtra osuszacza, aby uniknąć przegrzania farby, co może prowadzić do wydzielania toksycznych oparów. Wdychanie tych oparów grozi podrażnieniem skóry i oczu oraz uszkodzeniem narządów wewnętrznych. W przypadku przyłączy z czystej miedzi, zaleca się owinięcie złącza wilgotną szmatką podczas lutowania.
Wymagania techniczne i eksploatacja

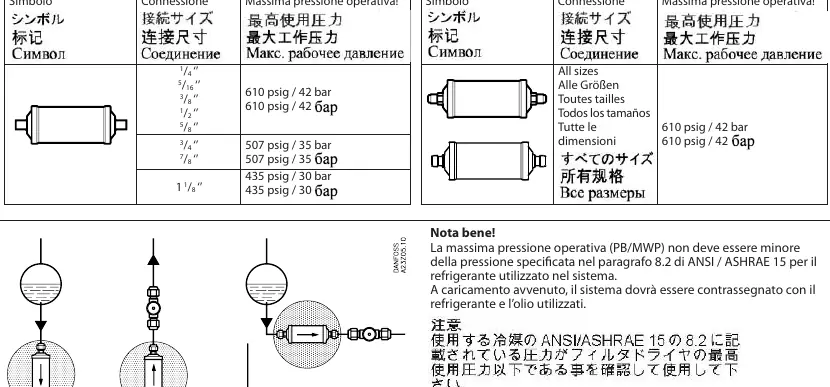

Maksymalne dopuszczalne ciśnienie robocze (PB/MWP) zależy od średnicy przyłącza i musi być zgodne z normą ANSI/ASHRAE 15 dla zastosowanego w układzie czynnika chłodniczego. Po zakończeniu napełniania układu, należy trwale oznaczyć system informacją o użytym czynniku chłodniczym oraz rodzaju oleju.
Informacje o producencie
Danfoss A/S
Praktyczna pomoc
Typowe problemy
Wydzielanie toksycznych oparów podczas lutowania
Zapewnij dobrą wentylację pomieszczenia i kieruj płomień palnika wyłącznie na złącze, unikając bezpośredniego nagrzewania korpusu filtra.
Ryzyko uszkodzenia przyłączy z czystej miedzi
Podczas lutowania zawsze owijaj przyłącze wilgotną szmatką, aby ograniczyć przewodzenie ciepła.
Przed użyciem
- Sprawdź, czy maksymalne ciśnienie robocze filtra jest zgodne z normą ANSI/ASHRAE 15 dla wybranego czynnika.
- Upewnij się, że miejsce montażu posiada odpowiednią wentylację.
- Przygotuj wilgotną szmatkę do zabezpieczenia przyłączy z czystej miedzi.
- Zweryfikuj, czy posiadasz odpowiednie oznaczenia do opisania układu po napełnieniu.
Ilustracje i schematy

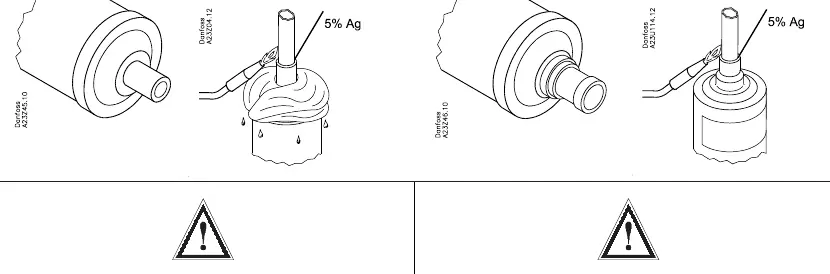

- Schemat pokazuje różnicę w lutowaniu przyłączy z czystej miedzi (wymagają owinięcia wilgotną szmatką) oraz przyłączy miedziowanych.
Zgodność modelu
- Dobór filtra musi uwzględniać ciśnienie robocze określone w sekcji 8.2 normy ANSI/ASHRAE 15.
