Instrukcja obsługi presostatu Danfoss KP 15, KP 17, KP 47
Szybki przewodnik po instalacji i konfiguracji presostatów Danfoss serii KP. Dowiedz się, jak podłączyć urządzenie, ustawić zakresy ciśnienia, skonfigurować reset oraz sprawdzić parametry elektryczne.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy presostatów Danfoss serii KP (modele KP 15, KP 15A, KP 17W, KP 17B, KP 17WB, KP 47WB). Urządzenia te służą do regulacji i zabezpieczania układów chłodniczych. Instalacja, konserwacja oraz wymiana presostatu muszą być przeprowadzane wyłącznie przez wykwalifikowany personel. Należy bezwzględnie przestrzegać wymogów dotyczących limitów napełnienia układu oraz unikać źródeł zapłonu, szczególnie w przypadku stosowania czynników chłodniczych palnych.
Montaż i instalacja
Presostaty należy instalować w miejscach o niskim ryzyku uszkodzeń mechanicznych oraz z dala od obszarów o wysokim poziomie wibracji. W przypadku występowania pulsacji ciśnienia w układzie, należy zastosować tłumienie, aby zapobiec uszkodzeniu mieszka.

- Wymagania montażowe: Urządzenie musi być zamontowane w sposób zapewniający ochronę przed korozją w środowiskach korozyjnych.

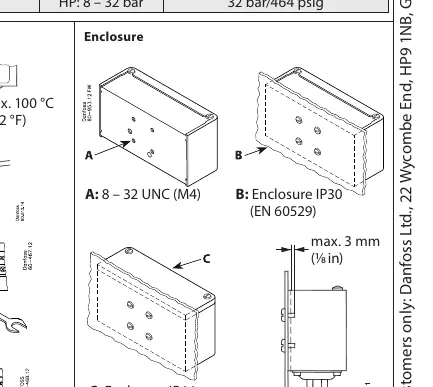

- Obudowa: Dostępne są różne klasy szczelności obudowy (IP30 lub IP44 w zależności od modelu i konfiguracji).
- Kable: Przewody nie mogą stykać się z ostrymi krawędziami. Należy zapewnić odpowiednie odciążenie kabla, aby siły ciągnące nie przenosiły się na zaciski.
Podłączenia elektryczne
Przed przystąpieniem do prac elektrycznych należy odłączyć zasilanie, aby uniknąć porażenia prądem lub uszkodzenia sprzętu. Nigdy nie dotykaj części pod napięciem.

- Zabezpieczenie: Wymagane jest zastosowanie bezpiecznika 16 A.
- Przewody: Należy używać wyłącznie przewodów miedzianych. Moment dokręcania zacisków wynosi 20 lb. in.
- Schemat: Strona A-C otwiera się przy spadku ciśnienia (strona LP), a strona A-C otwiera się przy wzroście ciśnienia (strona HP).
Ustawienia i obsługa
Urządzenia posiadają funkcję ręcznego wyzwalania (Manual trip) oraz możliwość konfiguracji resetu.

- Regulacja: Ustawienia ciśnienia dokonuje się za pomocą śrub regulacyjnych. Należy zwracać uwagę na zakresy regulacji (Regulation range) oraz maksymalne ciśnienie robocze (PS/MWP) dla danego modelu.
- Reset: W modelach z funkcją resetu konwertowalnego (Convertible reset), należy włożyć śrubokręt w szczelinę na tarczy blokującej i obrócić do żądanej konfiguracji. Nie należy obracać śruby na tarczy blokującej, aby nie uszkodzić mechanizmu.
- Wyzwalanie ręczne: Do testowania funkcji wyzwalania należy używać wyłącznie palców, nie używać śrubokręta.
Dane techniczne i bezpieczeństwo
Urządzenia są kompatybilne z wieloma czynnikami chłodniczymi (m.in. R22, R134a, R404A, R407A/C/F, R448A, R449A, R450A, R452A, R507A, R513A, R717). Pełna lista zatwierdzonych czynników dostępna jest na stronie internetowej Danfoss. Należy regularnie sprawdzać działanie presostatu.
Informacje o producencie
Danfoss A/S
Praktyczna pomoc
Typowe problemy
W przypadku pulsacji ciśnienia w układzie, należy zastosować tłumienie pulsacji.
Nie obracać śruby na tarczy blokującej podczas zmiany konfiguracji resetu; używać tylko szczeliny na tarczy.
Nie instalować presostatu w miejscach o wysokim poziomie wibracji.
Zapewnić ochronę przed wyładowaniami elektrostatycznymi i przebiciami poprzez uziemienie.
Przed użyciem
- Sprawdź, czy czynnik chłodniczy jest zgodny z listą zatwierdzonych czynników dla danego modelu.
- Upewnij się, że instalację wykonuje przeszkolony personel.
- Sprawdź, czy parametry elektryczne (napięcie, prąd) są zgodne z wymaganiami urządzenia.
- Zweryfikuj, czy miejsce montażu jest wolne od nadmiernych wibracji i ryzyka uszkodzeń mechanicznych.
- Upewnij się, że przewody elektryczne są zabezpieczone przed wyrwaniem (odciążenie).
Parametry w praktyce
- LP (Low Pressure)
- Strona niskiego ciśnienia układu chłodniczego.
- HP (High Pressure)
- Strona wysokiego ciśnienia układu chłodniczego.
Ilustracje i schematy
- Schemat połączeń elektrycznych pokazuje logikę otwierania styków A-C w zależności od wzrostu lub spadku ciśnienia.

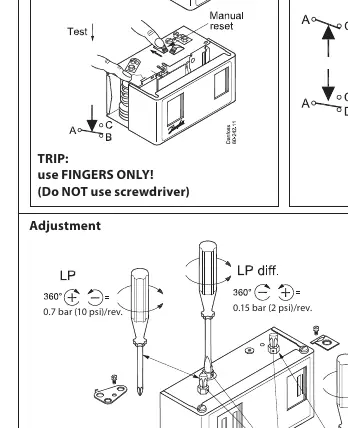

- Rysunek regulacji wskazuje śruby do ustawiania ciśnienia LP i HP oraz kierunek obrotu.
- Rysunek resetu konwertowalnego pokazuje, jak użyć śrubokręta do zmiany trybu resetu (manualny/automatyczny).
Zgodność modelu
- Urządzenia muszą być stosowane w systemach zgodnych z normami IEC 60335-2-24, IEC 60335-2-40, IEC 60335-2-89, ISO 5149, EN378-1.
- Dla czynników A2L (np. R455A, R454C, R1234yf) obowiązują dodatkowe wymogi bezpieczeństwa.
