Niniejsza instrukcja dotyczy montażu i konserwacji wzierników poziomu cieczy Danfoss serii LLG. Dokument zawiera kluczowe wytyczne dotyczące bezpiecznego montażu, procedury wymiany uszczelki oraz specyfikacje momentów dokręcania śrub, które są niezbędne do zapewnienia szczelności i prawidłowego działania urządzenia.
Montaż wziernika
Wziernik LLG 185-1550 należy zamontować na wsporniku przy użyciu 4 śrub dostarczonych w zestawie. Wymagane jest wykorzystanie otworów gwintowanych z tyłu ramy wziernika (wspornik nie jest dostarczany przez Danfoss).
- Kolejność prac: Zawsze podłączaj rury instalacyjne dopiero po zamontowaniu wziernika na wsporniku.
- Naprężenia: Należy zminimalizować naprężenia wewnętrzne w szkle wziernika wynikające z podłączonych rur.
- Przestrzeń: Zapewnij wystarczającą ilość miejsca za wziernikiem, aby umożliwić późniejszą izolację oraz inspekcję serwisową.
Konserwacja i wymiana uszczelki
W przypadku konieczności wymiany uszczelki należy postępować zgodnie z poniższą procedurą:
- Poluzuj wszystkie śruby o 1/4 obrotu w kolejności odwrotnej do sekwencji dokręcania, a następnie wykręć je całkowicie.
- Usuń pozostałości starego materiału uszczelniającego i dokładnie wyczyść wszystkie powierzchnie. Powierzchnie muszą być wolne od zadrapań i zadziorów.
- Rozpakuj nową uszczelkę, dbając o to, by jej nie uszkodzić (nie zginać, nie rysować) i utrzymać w czystości.
- Umieść uszczelkę na powierzchni tylnej części, zamontuj szkło, płytę ochronną oraz część przednią (w modelu LLG SF adapter wziernika pełni również funkcję płyty ochronnej).
- Dokręć śruby zgodnie z wymaganą sekwencją i momentami obrotowymi.
Momenty dokręcania śrub
- Punkt 1: Dokręć śruby ręcznie, aż zetkną się z częścią przednią.
- Punkt 2: Dokręć śruby kluczem dynamometrycznym do 15 Nm.
- Punkt 3 (12 śrub): Dokręć śruby nr 1-8 do 30 Nm, a śruby nr 9-12 do 15 Nm.
- Punkt 3 (20 śrub): Dokręć śruby nr 1-16 do 30 Nm, a śruby nr 17-20 do 15 Nm.
- Uwaga: Powtarzaj procedurę z punktu 3, aż żadna ze śrub nie będzie się obracać przy podanych momentach.
Dane techniczne
Maksymalne ciśnienie robocze: 25 bar g.
Temperatura pracy:
- LLG, LLG S: od -10°C do +100°C.
- LLG SF (z adapterem wziernika): od -50°C do +30°C.
Informacje o producencie
Danfoss A/S
Praktyczna pomoc
Typowe problemy
Nieszczelność wziernika
Sprawdź czystość powierzchni uszczelniających i upewnij się, że uszczelka nie jest uszkodzona. Dokręć śruby zgodnie z procedurą momentów obrotowych.
Naprężenia w szkle
Upewnij się, że rury zostały podłączone dopiero po zamontowaniu wziernika na wsporniku, aby uniknąć naprężeń mechanicznych.
Przed użyciem
- Sprawdź, czy masz przygotowany wspornik montażowy (nie jest częścią zestawu).
- Upewnij się, że masz dostęp do klucza dynamometrycznego.
- Zweryfikuj, czy temperatura i ciśnienie w instalacji mieszczą się w zakresie pracy wziernika.
- Zapewnij wolną przestrzeń za wziernikiem na izolację.
Parametry w praktyce
- Max. ciśnienie robocze
- 25 bar g - maksymalne dopuszczalne ciśnienie w układzie.
- Temperatura pracy (LLG/LLG S)
- -10°C do +100°C - zakres temperatur dla standardowych modeli.
- Temperatura pracy (LLG SF)
- -50°C do +30°C - zakres dla modelu z adapterem.
Ilustracje i schematy

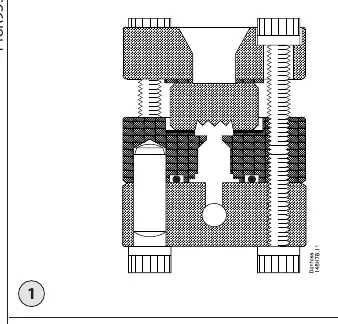

- Rysunek 1: Schemat montażu warstwowego (uszczelka, szkło, płyta ochronna).
- Rysunek 2: Kolejność dokręcania śrub dla wersji 12-śrubowej.

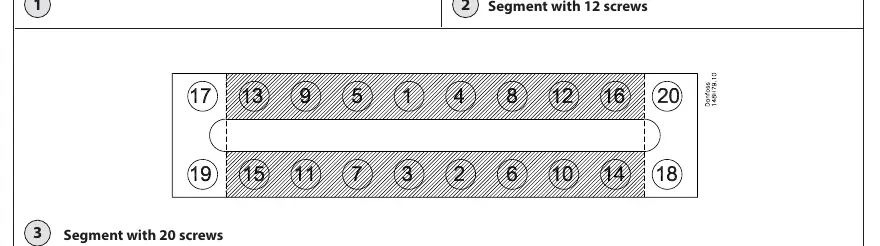

- Rysunek 3: Kolejność dokręcania śrub dla wersji 20-śrubowej.

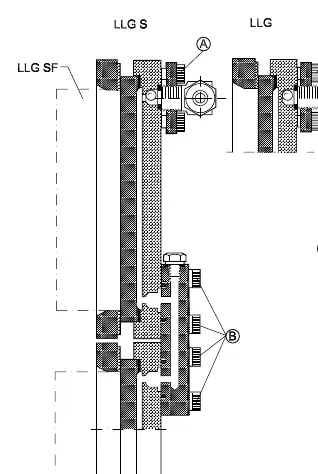

- Rysunek 4: Schemat montażu na wsporniku i podłączenia.
Zgodność modelu
- Wspornik montażowy nie jest dostarczany przez firmę Danfoss.
- Wersja LLG SF wymaga uwzględnienia innego zakresu temperatur pracy.
