Instrukcja instalacji sterownika Danfoss MCX 15b dla IPS 8
Przewodnik instalacji i wymiany sterownika Danfoss MCX 15b dla systemu IPS 8. Zawiera procedurę bezpiecznego odłączania, wymiany modułu oraz konfiguracji parametrów.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Dokument opisuje procedurę wymiany sterownika MCX 15b w systemie IPS 8. Przed przystąpieniem do prac należy bezwzględnie zredukować ciśnienie w układzie amoniakalnym, aby zapewnić bezpieczeństwo.
Bezpieczne odłączanie sterownika
Przed demontażem starego sterownika należy wykonać następujące kroki:
- Zamknij wszystkie linie zasilające z punktów odpowietrzania układu amoniakalnego (a).
- Zrestartuj sterownik, aby wymusić odpompowanie (pump-down).
- Odczekaj 20 minut.
- Zatrzymaj sprężarkę, ustawiając przełącznik QM1 w pozycji wyłączonej.
- Zamknij zawór odcinający SVA w linii spustowej (znajdujący się pod IPS8, punkt b).
- Uwolnij pozostałe ciśnienie do ciśnienia otoczenia, otwierając zawór spustowy SNV (c). Alternatywnie można użyć magnesu trwałego na zaworze AKVA 10 w celu wymuszenia otwarcia.
Wymiana sterownika
Po bezpiecznym odłączeniu zasilania i ciśnienia:
- Odłącz wszystkie przewody od starego sterownika.
- Użyj blokady szyny (Rail lock), aby zwolnić sterownik z szyny zawieszenia.
- Zamontuj nowy sterownik i podłącz wszystkie przewody w te same gniazda, zgodnie ze schematami połączeń (Fig 4 i Fig 5).
Uruchomienie i konfiguracja
- Ustaw przełącznik QM2 w pozycji włączonej (on).
- Skonfiguruj liczbę punktów odpowietrzania (purge points) zgodnie z instrukcją obsługi IPS 8: aktywuj multipurger (etykieta y02) i wprowadź liczbę punktów.
- Wprowadź wszelkie inne specyficzne ustawienia klienta, jeśli są wymagane. Sterownik MCX15B (kod 084H5052) jest fabrycznie zaprogramowany i gotowy do pracy typu plug & play.
Informacje o producencie
Danfoss A/S
Praktyczna pomoc
Typowe problemy
Wysokie ciśnienie w układzie podczas demontażu
Należy bezwzględnie wykonać procedurę odpompowania (pump-down) i otworzyć zawór spustowy SNV przed odłączeniem sterownika.
Błąd konfiguracji po wymianie
Upewnij się, że po wymianie skonfigurowano liczbę punktów odpowietrzania (purge points) w menu sterownika zgodnie z instrukcją IPS 8.
Przed użyciem
- Zamknięcie linii zasilających z punktów odpowietrzania
- Restart sterownika w celu wymuszenia odpompowania
- Odczekanie 20 minut
- Wyłączenie sprężarki przełącznikiem QM1
- Zamknięcie zaworu SVA
- Uwolnienie ciśnienia przez zawór SNV
Ilustracje i schematy

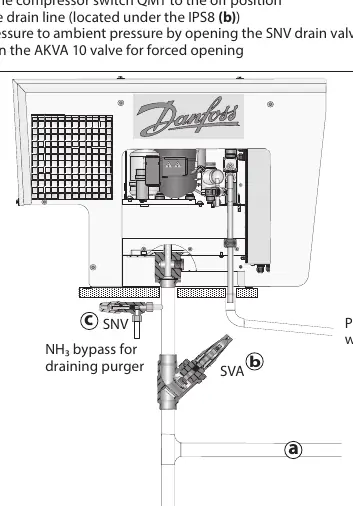

- Fig 1: Procedura odciążania układu amoniakalnego.

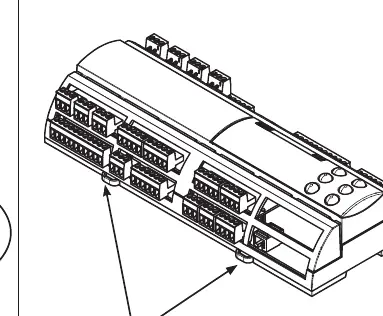

- Fig 2 i 3: Lokalizacja sterownika i mechanizm blokady szyny.

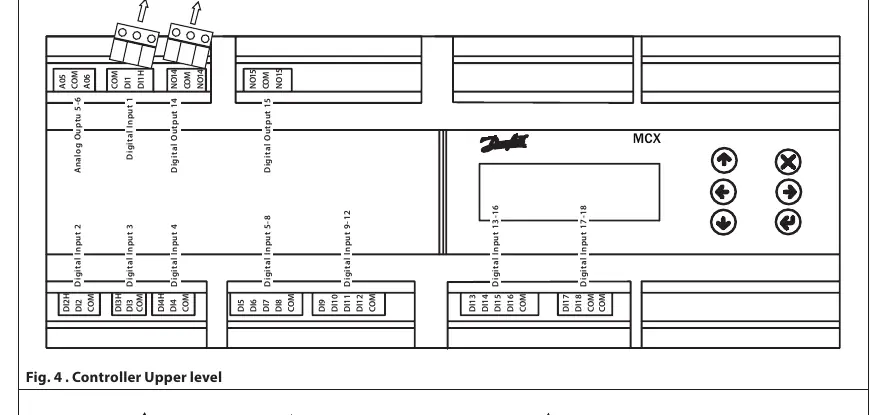

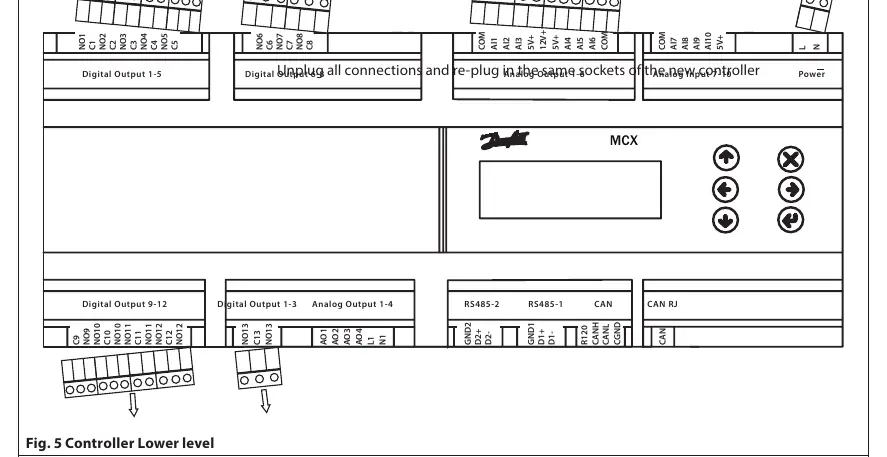

- Fig 4 i 5: Schematy połączeń górnego i dolnego poziomu sterownika.
