Instrukcja obsługi sterownika chłodniczego Danfoss ERC 111A
Szybki przewodnik po sterowniku chłodniczym Danfoss ERC 111A. Dowiedz się, jak poprawnie zamontować urządzenie, skonfigurować parametry chłodzenia, zarządzać alarmami i rozwiązywać typowe problemy techniczne.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Sterownik Danfoss ERC 111A to zaawansowane urządzenie przeznaczone do sterowania komercyjnymi urządzeniami chłodniczymi. Urządzenie posiada wyświetlacz LED, cztery programowalne przyciski oraz obsługuje trzy poziomy dostępu chronione hasłem. Konfiguracja parametrów może odbywać się bezpośrednio za pomocą przycisków na panelu przednim lub poprzez oprogramowanie KoolProg (wymagany KoolKey).
Montaż i instalacja
Sterownik jest przeznaczony do montażu panelowego. Dostępne są dwie metody montażu:
- Montaż przedni: Włóż sterownik w otwór montażowy, a następnie dociśnij ramkę przednią, aż plastikowe zaczepy zablokują urządzenie.
- Montaż tylny: Użyj dwóch identycznych klipsów (po jednym z każdej strony sterownika), aby zabezpieczyć urządzenie w miejscu.

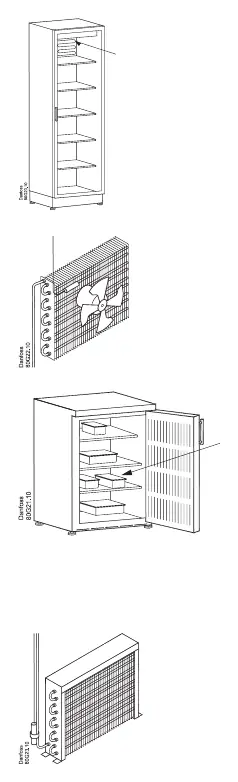

Czujniki temperatury (S1, S2) muszą być podłączone zgodnie ze schematem połączeń. Czujnik S1 służy do kontroli temperatury, a S2 do odszraniania lub monitorowania kondensatora.
Obsługa i programowanie
Urządzenie oferuje trzy poziomy dostępu: poziom 1 (sklep), poziom 2 (serwis), poziom 3 (OEM). Zmiana parametrów odbywa się poprzez wejście w menu (przytrzymanie przycisków "up/down" przez 5 sekund). Programowanie zaawansowane jest możliwe przy użyciu oprogramowania KoolProg, które pozwala na szybkie ustawienie ponad 100 parametrów.
Ustawienia i parametry
Sterownik umożliwia precyzyjne zarządzanie procesami chłodniczymi:
- Termostat: Ustawienia punktu nastawy (set point), różnicy temperatur (differential) oraz limitów (HSE, LSE).
- Odszranianie (Defrost): Konfiguracja typu odszraniania, interwałów, czasu trwania oraz temperatury zakończenia.
- Sprężarka: Ochrona napięciowa, czasy pracy i postoju, opóźnienia startu.
- Alarmy: Ustawienia alarmów wysokiej i niskiej temperatury, opóźnienia alarmów oraz konfiguracja buzzera.
Rozwiązywanie problemów
W przypadku wystąpienia nieprawidłowości, sterownik wyświetla kody błędów:
- E01: Awaria czujnika S1 (zwarcie lub przerwa).
- E02: Awaria czujnika S2 (zwarcie lub przerwa).
- Hi/Lo: Alarm wysokiej lub niskiej temperatury.
- uHi/uLi: Alarm wysokiego lub niskiego napięcia zasilania.
- LEA: Alarm wycieku (zbyt długa praca sprężarki).
Dane techniczne
Urządzenie zasilane jest napięciem 100-240 V AC. Panel przedni posiada stopień ochrony IP65, co zapewnia odporność na pył i wilgoć. Sterownik obsługuje czujniki NTC 5K oraz 100K.
Informacje o producencie
Danfoss A/S
Praktyczna pomoc
Typowe problemy
Sprężarka nie startuje
Sprawdź, czy trwa odszranianie, czy nie upłynął czas opóźnienia startu (CSt, Pot, Pod) lub czy napięcie zasilania mieści się w granicach (uLi, uLo, uHi).
Błąd E01 lub E02
Oznacza awarię czujnika S1 lub S2 (zwarcie lub przerwa). Sprawdź połączenia czujników.
Alarm temperatury (Hi/Lo)
Sprawdź ustawienia alarmów (HAt, LAt) oraz opóźnienia alarmów (Htd, Ltd). Upewnij się, że temperatura wewnątrz urządzenia jest prawidłowa.
Wyświetlacz pokazuje 'dEF'
Urządzenie jest w trybie odszraniania. Jest to normalne działanie.
Przed użyciem
- Sprawdź, czy napięcie zasilania jest zgodne z wymaganiami (100-240 V AC).
- Upewnij się, że czujniki (S1, S2) są poprawnie podłączone do odpowiednich wejść.
- Skonfiguruj parametry za pomocą oprogramowania KoolProg, jeśli to konieczne.
- Zamontuj sterownik w panelu przednim, używając odpowiednich klipsów lub ramki.
- Ustaw odpowiedni poziom dostępu (hasło) dla użytkownika.
Ilustracje i schematy
- Schemat połączeń pokazuje podłączenie zasilania (L, N), sprężarki (DO1) oraz czujników (S1, S2, di).
- Rysunki montażowe ilustrują montaż w panelu przednim za pomocą ramki lub klipsów.
Zgodność modelu
- Wymaga oprogramowania KoolProg do zaawansowanej konfiguracji.
- Czujniki muszą być zgodne z typem NTC 5K lub 100K w zależności od konfiguracji.
- Zatwierdzenia (np. UL60730, EN60730) są ważne tylko przy użyciu akcesoriów wymienionych w instrukcji.
