Instrukcja obsługi presostatu Danfoss RT 112W

Dowiedz się, jak poprawnie zainstalować i skonfigurować presostat Danfoss RT 112W. Przewodnik zawiera dane techniczne, wskazówki montażowe, schematy połączeń oraz instrukcję ustawiania ciśnienia.

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje

Presostat Danfoss RT 112W służy do monitorowania ciśnienia z funkcją automatycznego resetu. Urządzenie wymaga montażu w pozycji pionowej. W przypadku pracy w wysokich temperaturach (powyżej 100°C) lub przy silnych pulsacjach ciśnienia, konieczne jest zastosowanie pętli tłumiącej (np. rurki miedzianej 10 mm) jako bariery termicznej. Aby zachować stopień ochrony IP65, należy poprawnie zamontować wtyczkę zgodnie z instrukcją.

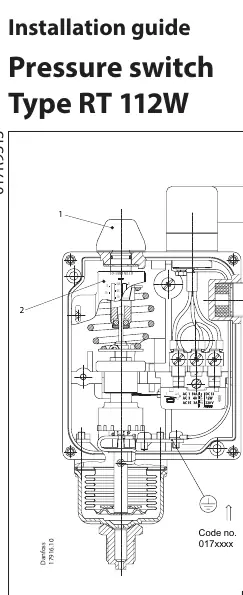

Widok ogólny presostatu Danfoss RT 112W
Widok ogólny presostatu Danfoss RT 112W

Dane techniczne

  • Oznaczenie typu: W (monitorowanie ciśnienia z automatycznym resetem)
  • Zakres temperatury otoczenia: -40°C do 70°C
  • Maksymalna temperatura medium: 150°C
  • Ciśnienie testowe: od -1 bar do 7 bar
  • Stopień ochrony: IP65 zgodnie z EN 60529
  • Obciążenie styków: AC-1: 10 A, 250 V; AC-3: 4 A, 250 V; AC-15: 3 A, 250 V; DC-13: 12 W, 220 V

Montaż i instalacja

Przyłącze ciśnieniowe należy wykonać w taki sposób, aby zanieczyszczenia w przewodzie nie blokowały wlotu ciśnienia do urządzenia. Presostat musi być zamontowany w pozycji pionowej (złączem do góry).

Montaż wtyczki dla klasy IP65
Montaż wtyczki dla klasy IP65

W instalacjach wodnych należy umieścić presostat w miejscu, w którym nie będzie narażony na mróz (np. poprzez pracę na poduszce powietrznej). Aby zapewnić klasę szczelności IP65, należy zamontować wtyczkę zgodnie z rysunkiem technicznym.

Ustawienia

Presostat należy ustawić tak, aby zapewnić funkcję załączania lub wyłączania przy wzrastającym ciśnieniu. Ustawienia dokonuje się za pomocą pokrętła (1), obserwując jednocześnie wskazania na głównej skali (2).

Połączenia elektryczne

Urządzenie posiada następujące wyprowadzenia:

Schemat połączeń elektrycznych
Schemat połączeń elektrycznych
  • 1: Wejście
  • 2: Styk normalnie zamknięty (NC)
  • 3: Styk normalnie otwarty (NO)
  • Symbol uziemienia: Podłączenie do obudowy presostatu

Informacje o producencie

Danfoss A/S

Profil marki

Praktyczna pomoc

Typowe problemy

Zanieczyszczenia w przewodzie blokujące wlot

Zainstaluj przyłącze ciśnieniowe tak, aby zanieczyszczenia nie blokowały wlotu ciśnienia do urządzenia.

Wysoka temperatura medium (>100°C)

Zastosuj pętlę tłumiącą (np. rurkę miedzianą 10 mm) jako barierę termiczną, aby zapobiec przegrzaniu przyłącza.

Silne pulsacje ciśnienia

Zastosuj pętlę tłumiącą, aby wygładzić pulsacje i chronić urządzenie.

Ryzyko zamarznięcia w instalacjach wodnych

Zainstaluj urządzenie w miejscu wolnym od mrozu lub pozwól mu pracować na poduszce powietrznej.

Przed użyciem

  • Upewnij się, że urządzenie będzie montowane w pozycji pionowej.
  • Sprawdź, czy temperatura otoczenia mieści się w zakresie -40°C do 70°C.
  • Przygotuj wtyczkę zapewniającą stopień ochrony IP65.
  • W przypadku instalacji wodnych zabezpiecz urządzenie przed mrozem.
  • Zweryfikuj, czy parametry elektryczne obwodu są zgodne z dopuszczalnym obciążeniem styków.

Parametry w praktyce

W (w oznaczeniu typu)
Monitorowanie ciśnienia z automatycznym resetem.
AC-15 3A, 250V
Dopuszczalne obciążenie styków dla obciążeń indukcyjnych (np. cewki styczników).

Ilustracje i schematy

  • Fig. 1: Widok ogólny presostatu z oznaczeniem pokrętła ustawień i skali.
  • Fig. 3: Schemat połączeń elektrycznych (wejście, NC, NO).
  • Fig. 4: Schemat montażu wtyczki dla zachowania klasy szczelności IP65.
