Instrukcja obsługi sterownika eżektora Danfoss EKE 80 080G5022

Szybki przewodnik po sterowniku eżektora Danfoss EKE 80 (080G5022). Dowiedz się jak poprawnie zainstalować urządzenie, podłączyć zasilanie, skonfigurować wejścia/wyjścia oraz obsługiwać interfejs użytkownika.

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje z instrukcji

Sterownik Danfoss EKE 80 (080G5022) służy do sterowania wieloma eżektorami HP/LP oraz maksymalnie dwoma modulowanymi zaworami sterującymi w celu optymalizacji ciśnienia ssania MT i redukcji zużycia energii. Urządzenie jest przeznaczone do profesjonalnych systemów chłodniczych. Wymaga montażu pionowego wewnątrz szafy elektrycznej.

Schemat przykładowej aplikacji sterownika EKE 80
Schemat przykładowej aplikacji sterownika EKE 80

Opis urządzenia

Urządzenie posiada wyświetlacz LCD, porty komunikacyjne (CANbus, USB, RS485, Ethernet) oraz liczne wejścia i wyjścia analogowe i cyfrowe. Obudowa jest przystosowana do montażu na szynie DIN (zgodnie z EN 60715) i posiada stopień ochrony IP40 na przednim panelu.

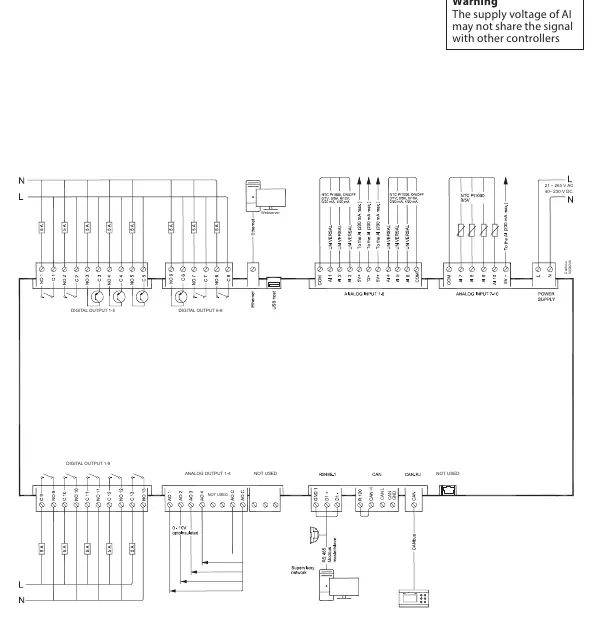

Schemat połączeń dolnego poziomu
Schemat połączeń dolnego poziomu

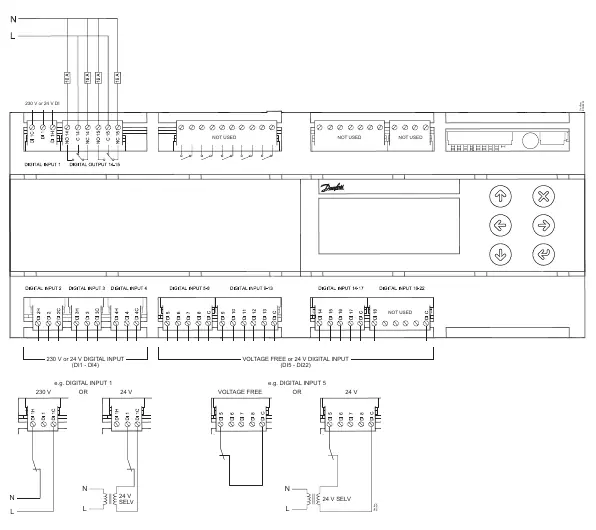

Schemat połączeń górnego poziomu
Schemat połączeń górnego poziomu

Instalacja i montaż

  • Pozycja montażu: Zalecana pozycja pionowa.
  • Bezpieczeństwo: Instalacja musi być wykonana przez wykwalifikowany personel zgodnie z lokalnymi przepisami. Urządzenie musi być zamontowane w szafie elektrycznej, gdzie części pod napięciem nie są dostępne.
  • Zasilanie: Przed przystąpieniem do prac elektrycznych należy odłączyć główne zasilanie.
  • Okablowanie: Należy używać odpowiednich końcówek kablowych. Po dokręceniu śrub należy lekko pociągnąć kable, aby sprawdzić ich zamocowanie. Należy unikać prowadzenia kabli sygnałowych w pobliżu źródeł zakłóceń elektromagnetycznych.

Interfejs użytkownika

Sterownik wyposażony jest w wyświetlacz LCD (128x64 punkty). Ustawienia kontrastu i jasności można regulować w menu BIOS. Aby uzyskać dostęp do menu BIOS, należy po włączeniu zasilania jednocześnie nacisnąć i zwolnić klawisze Enter oraz X, a następnie wybrać menu DISPLAY.

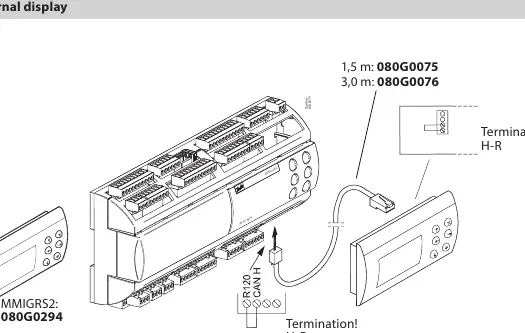

Podłączenie zewnętrznego wyświetlacza
Podłączenie zewnętrznego wyświetlacza

Dane techniczne

  • Zasilanie: 21–265 V AC, 50/60 Hz lub 40–230 V DC.
  • Pobór mocy: Maksymalnie 15 W.
  • Warunki pracy: -20 do +60 °C (CE), 90% wilgotności względnej bez kondensacji.
  • Komunikacja: CANbus, USB (host/device), RS485, Ethernet.

Ostrzeżenia

Urządzenie nie może być używane jako zabezpieczenie bezpieczeństwa. Należy unikać narażania urządzenia na bezpośrednie działanie wody, gazów korozyjnych, silnych wibracji oraz ekstremalnych wahań temperatury. Produkt nie jest przeznaczony do bezpośredniego wystawienia na działanie Internetu.

Informacje o producencie

Danfoss A/S

Profil marki

Praktyczna pomoc

Typowe problemy

Nieczytelny wyświetlacz LCD

Wejdź do menu BIOS (naciśnij Enter + X po włączeniu zasilania), wybierz menu DISPLAY i dostosuj kontrast oraz jasność za pomocą strzałek.

Błędy komunikacji

Sprawdź długość przewodów zgodnie z tabelą w instrukcji (np. dla CANbus max 1000m przy 50k bps) oraz upewnij się, że użyto odpowiednich kabli komunikacyjnych.

Uszkodzenie wejść analogowych

Nie podłączaj źródeł napięcia bez ograniczenia prądu (max 80mA) do wejść analogowych, gdy urządzenie jest wyłączone.

Przed użyciem

  • Upewnij się, że zasilanie jest odłączone przed przystąpieniem do prac elektrycznych.
  • Zweryfikuj, czy napięcie zasilania mieści się w zakresie 21–265 V AC lub 40–230 V DC.
  • Sprawdź, czy pozycja montażu jest pionowa.
  • Upewnij się, że przewody są odpowiednio dokręcone w złączach.
  • Sprawdź, czy urządzenie jest zamontowane w szafie elektrycznej chroniącej przed dostępem do części pod napięciem.

Parametry w praktyce

Stopień ochrony IP40
Ochrona dotyczy tylko przedniej obudowy urządzenia.
Zasilanie 21–265 V AC
Szeroki zakres napięcia wejściowego, obsługuje standardowe sieci 50/60 Hz.

Ilustracje i schematy

  • Schemat połączeń dolnych: przedstawia zasilanie, wejścia analogowe, wyjścia cyfrowe i porty komunikacyjne.
  • Schemat połączeń górnych: przedstawia wejścia cyfrowe (DI1-DI22) z opcjami 230V lub 24V.

Zgodność modelu

  • Eżektory 5-8 wymagają modułu rozszerzeń.
  • Wymaga profesjonalnej instalacji przez wykwalifikowany personel.
  • Urządzenie nie jest przeznaczone do bezpośredniego podłączenia do Internetu.
