Instrukcja obsługi sterownika Danfoss AK-CC55 Single Coil
Szybki przewodnik instalacji i konfiguracji sterownika Danfoss AK-CC55 Single Coil. Dowiedz się, jak poprawnie podłączyć urządzenie, skonfigurować parametry pracy oraz interpretować kody błędów.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejszy dokument stanowi przewodnik instalacji i konfiguracji sterownika Danfoss AK-CC55 Single Coil. Instrukcja jest przeznaczona dla wykwalifikowanego personelu technicznego zajmującego się montażem i serwisem systemów chłodniczych. Dokument zawiera schematy połączeń, procedury uruchomienia oraz listę kodów błędów.
Instalacja i połączenia elektryczne
Podczas instalacji należy zwrócić szczególną uwagę na unikanie zakłóceń elektrycznych. Kable czujników, wejść cyfrowych niskiego napięcia oraz komunikacji danych muszą być prowadzone oddzielnie od kabli wysokiego napięcia. Zaleca się stosowanie oddzielnych koryt kablowych i zachowanie odległości co najmniej 10 cm.
Sterownik oferuje różne schematy połączeń w zależności od wybranej aplikacji (szczegóły na stronach 2-4). Przed podłączeniem należy upewnić się, że wybrano odpowiedni schemat dla danej konfiguracji.
Konfiguracja i pierwsze uruchomienie
Aby szybko uruchomić sterownik, należy postępować zgodnie z poniższą procedurą:
- Zatrzymać regulację, ustawiając parametr r12 na 0.
- Wybrać aplikację na podstawie schematów połączeń.
- Ustawić numer aplikacji w parametrze o61.
- Skonfigurować adres sieciowy w parametrze o03.
- Wybrać zestaw ustawień wstępnych z tabeli "Food type" i wprowadzić je w parametrze r89.
- Ustawić parametry pracy: temperaturę wyłączenia (r00), temperaturę termostatu (r15, r61), alarmy (A36), wyświetlacz (o17), czynnik chłodniczy (o30), zakres przetwornika ciśnienia (o20, o21) oraz parametry odszraniania (d01, d03, d10, d04, d02).
- Uruchomić regulację, ustawiając parametr r12.
Obsługa wyświetlacza AK-UI55

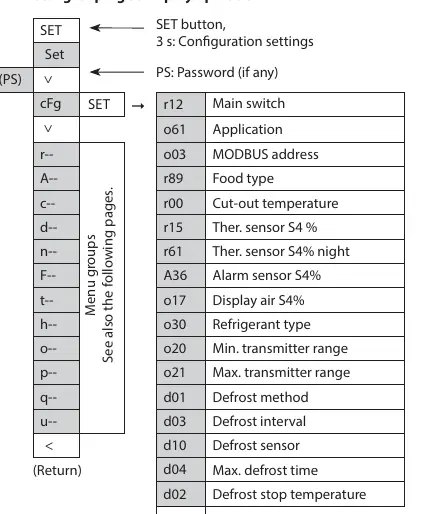

Wyświetlacz umożliwia podgląd stanu pracy oraz zmianę parametrów. Długie naciśnięcie przycisku SET (3 sekundy) daje dostęp do menu "SEt". Nawigacja odbywa się za pomocą strzałek. W przypadku alarmu, naciśnięcie przycisku alarmu resetuje przekaźnik alarmowy i wyświetla kod błędu.
Rozwiązywanie problemów
W przypadku wystąpienia błędu, na wyświetlaczu pojawi się odpowiedni kod. Najczęstsze komunikaty to:
- Err: Błąd czujnika.
- Err1: Wyświetlacz nie może pobrać danych ze sterownika.
- Err2: Utrata komunikacji z wyświetlaczem.
- ALA: Aktywowany alarm.
- CO2: Alarm wycieku CO2.
Szczegółowe opisy wszystkich kodów błędów znajdują się w sekcji "Fault message" na stronie 10 instrukcji.
Informacje o producencie
Danfoss A/S
Praktyczna pomoc
Typowe problemy
Err
Błąd czujnika - sprawdź poprawność działania czujnika i połączenia.
Err1
Wyświetlacz nie może pobrać danych - odłącz i ponownie podłącz wyświetlacz.
Err2
Utrata komunikacji z wyświetlaczem - sprawdź połączenie kablowe.
ALA
Aktywowany alarm - naciśnij przycisk alarmu, aby zobaczyć kod błędu.
CO2 (miga)
Alarm wycieku CO2 - sprawdź szczelność układu chłodniczego.
Przed użyciem
- Sprawdź napięcie zasilania (115 V / 230 V AC).
- Upewnij się, że kable czujników i komunikacji są oddzielone od kabli wysokiego napięcia (min. 10 cm).
- Wybierz odpowiedni schemat połączeń dla swojej aplikacji (strony 2-4).
- Ustaw parametry zgodnie z tabelą 'Food type' (strona 9).
- Upewnij się, że wszystkie przekaźniki są zabezpieczone zgodnie z obciążeniem.
Parametry w praktyce
- Stopień ochrony
- IP20.
Ilustracje i schematy
- Strony 2-4 zawierają 9 różnych schematów połączeń dla różnych konfiguracji aplikacji.
- Strona 5 pokazuje schemat komunikacji danych i podłączenia wyświetlacza.
Zgodność modelu
- Nie obsługuje dwóch cewek EC na jednym wyjściu AKV.
- Możliwość współdzielenia przetwornika ciśnienia między AK-CC 550 a AK-CC55.
- Wymaga wymiany okablowania przy przejściu z AK-CC 550A na AK-CC55.
