Instrukcja obsługi sterownika Danfoss Optyma Plus 084B8080
Szybki przewodnik po konfiguracji i obsłudze sterownika Danfoss Optyma Plus (084B8080). Dowiedz się, jak aktywować i dezaktywować funkcje, wybrać czynnik chłodniczy oraz skonfigurować typ jednostki skraplającej.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejszy dokument stanowi skróconą procedurę startową dla sterownika Danfoss Optyma Plus (kod 084B8080). Instrukcja obejmuje procesy instalacji, konfiguracji parametrów, wyboru czynnika chłodniczego oraz aktywacji urządzenia. Przed przystąpieniem do prac należy upewnić się, że zasilanie jest odłączone, jeśli wymaga tego procedura.
Opis urządzenia i nawigacja

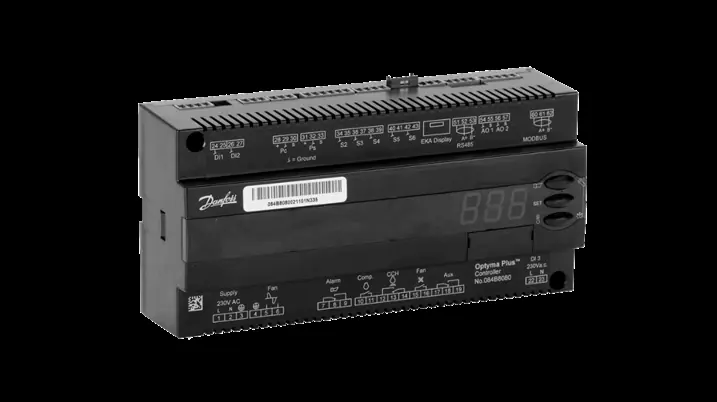

Sterownik wyposażony jest w wyświetlacz oraz trzy przyciski nawigacyjne:
- Górny przycisk: służy do nawigacji po menu oraz zmiany wartości parametrów.
- Dolny przycisk: służy do nawigacji po menu oraz zmiany wartości parametrów.
- Środkowy przycisk: służy do uzyskiwania dostępu do parametrów oraz zatwierdzania wybranych wartości.
Procedura startowa i konfiguracja
Usuwanie bloku zacisków DI1
- Jeśli jednostka skraplająca jest pod napięciem, wyłącz zasilanie za pomocą przełącznika.
- Otwórz drzwiczki na zawiasach jednostki i odkręć dwie śruby na płycie osłonowej, aby uzyskać dostęp do zacisków.
- Usuń blok zacisków DI1 (zewnętrzny łącznik start/stop).
- Włącz zasilanie jednostki.
Tryb ustawień
Aby wejść w tryb ustawień, naciśnij i przytrzymaj górny przycisk przez 5 sekund, aż na wyświetlaczu pojawi się komunikat r05.
Dezaktywacja i aktywacja funkcji
Sterownik posiada funkcję aktywacji/dezaktywacji sterowania:
- Aby dezaktywować: W trybie ustawień wybierz parametr r12, zatwierdź środkowym przyciskiem, ustaw wartość na 0 i zatwierdź.
- Aby aktywować: W trybie ustawień wybierz parametr r12, zatwierdź środkowym przyciskiem, ustaw wartość na 1 i zatwierdź.
Wybór czynnika chłodniczego
W trybie ustawień wybierz parametr o30 i zatwierdź środkowym przyciskiem. Następnie wprowadź wartość odpowiadającą używanemu czynnikowi chłodniczemu:
- R134a: 3
- R507A: 17
- R404A: 19
- R407A: 21
- R407F: 37
- R513A: 36
- R448A: 40
- R449A: 41
- R452A: 42
Ustawienia jednostki skraplającej
W trybie ustawień wybierz parametr c33, aby ustawić wartość odcięcia pompy (Pump Down cut-out). Wartość ta zależy od typu aplikacji i czynnika chłodniczego (np. dla R513A w sprężarkach typu scroll średnia wartość wynosi 0,9 bar).
Konfiguracja dla wersji INVERTER
Jeśli posiadasz wersję Optyma Plus INVERTER, należy dodatkowo ustawić parametr r23. Wartość ta odpowiada ciśnieniu parowania i jest zależna od temperatury parowania (punkt rosy). Przykładowo, dla temperatury -10°C, ustaw wartość na -10.
Informacje o producencie
Danfoss A/S
Praktyczna pomoc
Typowe problemy
Sterownik nie reaguje na zmiany parametrów
Upewnij się, że jesteś w trybie ustawień (przytrzymaj górny przycisk przez 5 sekund, aż pojawi się r05).
Kompresor nie uruchamia się
Sprawdź, czy blok zacisków DI1 jest poprawnie podłączony. Jest to zewnętrzny łącznik start/stop, który musi być zamknięty, aby kompresor mógł pracować.
Przed użyciem
- Upewnij się, że zasilanie jest odłączone przed manipulacją przy bloku zacisków DI1.
- Zidentyfikuj przyciski: górny, środkowy (zatwierdzanie), dolny.
- Przygotuj dane dotyczące typu czynnika chłodniczego przed konfiguracją.
- W przypadku wersji INVERTER przygotuj dane o temperaturze parowania.
Ilustracje i schematy
- Górny i dolny przycisk służą do nawigacji po menu.
- Środkowy przycisk służy do uzyskiwania dostępu do parametrów i zatwierdzania wartości.
Zgodność modelu
- Parametr r23 dotyczy wyłącznie wersji Optyma Plus INVERTER.
- Wartość parametru c33 zależy od typu aplikacji i czynnika chłodniczego.
