Instrukcja montażu zaworu podwójnego odcinającego Danfoss DSV 1 i DSV 2
Kompletna instrukcja montażu i konserwacji zaworów podwójnych odcinających Danfoss DSV 1 oraz DSV 2. Dowiedz się, jak prawidłowo zainstalować zawór, wykonać spawanie, wymienić dławnicę oraz jakie są zalecane momenty dokręcania.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Zawory podwójne odcinające Danfoss DSV 1 i DSV 2 są przeznaczone do pracy w układach chłodniczych. Kluczowe aspekty instalacji obejmują montaż wrzeciona w pozycji poziomej, przestrzeganie kierunku przepływu oraz zachowanie szczególnej ostrożności podczas spawania, aby nie uszkodzić uszczelek i dławnicy. Zawór jest zaprojektowany do pracy przy maksymalnym ciśnieniu roboczym 40 bar.
Instalacja i montaż
Zawór musi być zainstalowany z wrzecionem w pozycji poziomej. Należy zwrócić uwagę na kierunek przepływu wskazany strzałką na korpusie zaworu, choć przepływ w przeciwnym kierunku jest dopuszczalny (może jednak nieznacznie obniżyć parametry Kv/Cv). Zawory DSV nie mogą być montowane w układach, gdzie strona wylotowa jest otwarta do atmosfery; musi być ona zawsze podłączona do systemu lub zaślepiona.
Spawanie i przygotowanie
Podczas spawania należy zdemontować dławnicę lub chłodzić korpus zaworu, aby temperatura w obszarze między korpusem a pokrywą nie przekroczyła 50°C. Należy unikać przedostawania się zanieczyszczeń i odprysków spawalniczych do wnętrza zaworu. Po zakończeniu spawania wnętrze zaworu musi zostać wyczyszczone przed ponownym montażem.
Konserwacja i serwis
W przypadku serwisu należy wymieniać kompletną dławnicę. Zasadniczo dławnicy nie należy demontować, gdy zawór jest pod ciśnieniem, chyba że zostaną podjęte środki ostrożności:
- Funkcja uszczelnienia (backseating): Obróć wrzeciono w kierunku przeciwnym do ruchu wskazówek zegara do oporu, aby aktywować uszczelnienie.
- Wyrównanie ciśnienia: Przed demontażem dławnicy należy zamocować pokrętło na wrzecionie i powoli wykręcać dławnicę, aby wyrównać ciśnienie.
Do dokręcania pokrywy i dławnicy należy używać klucza dynamometrycznego zgodnie z wartościami podanymi w tabelach w instrukcji.
Dane techniczne
Zawory są kompatybilne z czynnikami chłodniczymi HCFC, HFC, R717 (amoniak) oraz R744 (CO2). Nie zaleca się stosowania węglowodorów łatwopalnych. Zakres temperatur pracy wynosi od -50°C do +100°C.
Informacje o producencie
Danfoss A/S
Praktyczna pomoc
Typowe problemy
Wyciek przy dławnicy
Wymień kompletną dławnicę na nową. Upewnij się, że wrzeciono nie jest porysowane.
Uszkodzenie uszczelek podczas spawania
Zdemontuj pokrywę przed spawaniem lub chłodź korpus zaworu (np. mokrą szmatką), aby temperatura nie przekroczyła 50°C.
Przed użyciem
- Sprawdź, czy kierunek przepływu jest zgodny ze strzałką na korpusie.
- Upewnij się, że wrzeciono jest w pozycji poziomej.
- Wyczyść rury i korpus zaworu z zanieczyszczeń przed montażem.
- Przygotuj klucz dynamometryczny do dokręcenia dławnicy i pokrywy.
- Sprawdź, czy stożek jest wkręcony do końca w stronę pokrywy przed montażem w korpusie.
Parametry w praktyce
- Zakres temperatur
- -50/+100°C (-58/+212°F)
- Maksymalne ciśnienie robocze
- 40 bar g (580 psi g)
Ilustracje i schematy

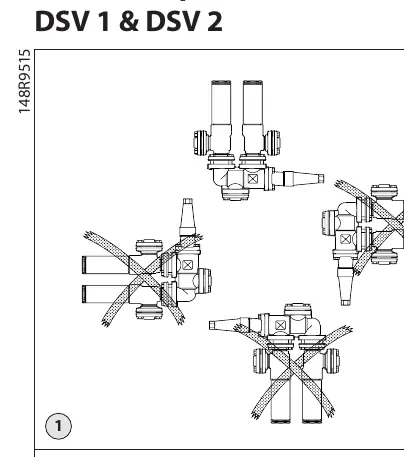

- Rysunek 1: Prawidłowa pozycja montażowa wrzeciona.
- Rysunek 2: Kierunek przepływu i obsługa wrzeciona.
- Rysunek 6: Aktywacja funkcji uszczelnienia (backseating).
- Rysunek 7: Procedura wyrównywania ciśnienia przed demontażem dławnicy.
- Rysunek 10: Schemat montażu z zaworami bezpieczeństwa (SFV).
Zgodność modelu
- Kompatybilne z: HCFC, HFC, R717 (amoniak), R744 (CO2).
- Nie zaleca się stosowania węglowodorów łatwopalnych.
- Zawór przeznaczony wyłącznie do obiegów zamkniętych.
