Instrukcja montażu zaworu elektrycznego 3-drogowego Danfoss CTR 20

Szybki przewodnik instalacji i serwisowania zaworu elektrycznego 3-drogowego Danfoss CTR 20. Zawiera wytyczne dotyczące lutowania, spawania, podłączeń elektrycznych oraz wymiany uszczelek.

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje

Zawór elektryczny 3-drogowy Danfoss CTR 20 jest przeznaczony głównie do systemów odzysku ciepła (Heat reclaim) z czynnikiem chłodniczym R744. Zawory są dostarczane w pozycji półotwartej, co umożliwia ich bezpośrednie lutowanie bez konieczności demontażu.

Ostrzeżenia:

  • Nie podłączać zaworu bezpośrednio do zasilania AC/DC. Wymagane jest użycie odpowiedniego sterownika/drivera.
  • Nie demontować zaworu przed lutowaniem lub spawaniem.
  • Nie obsługiwać zaworu podczas montażu lub demontażu.

Kierunek przepływu

Zawór obsługuje dwa układy przepływu:

Schemat kierunku przepływu dla układów A i B
Schemat kierunku przepływu dla układów A i B
  • Układ A: 1 wejście, 2 wyjścia.
  • Układ B: 2 wejścia, 1 wyjście.

Montaż i lutowanie

Podczas montażu należy przestrzegać następujących zasad:

Dopuszczalne kąty montażu zaworu
Dopuszczalne kąty montażu zaworu

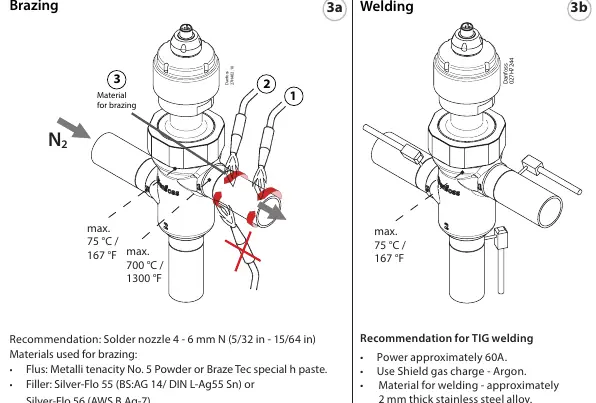

Procedura lutowania i spawania
Procedura lutowania i spawania
  • Zawór musi znajdować się w pozycji środkowej (tak jak jest dostarczany).
  • Maksymalna temperatura korpusu podczas lutowania wynosi 75°C.
  • Maksymalna temperatura lutowania wynosi 700°C.
  • Zalecane materiały: Flus (Metalli tenacity No. 5 lub Braze Tec special h paste), wypełniacz (Silver-Flo 55 lub Silver-Flo 56).
  • Uwaga: Nie używać metali wypełniających zawierających fosfor (np. BS: CP 1, DIN L-Ag 15P).

Podłączenia elektryczne

Zawór posiada silnik krokowy typu bipolarnego. Podłączenie odbywa się przez złącze M12:

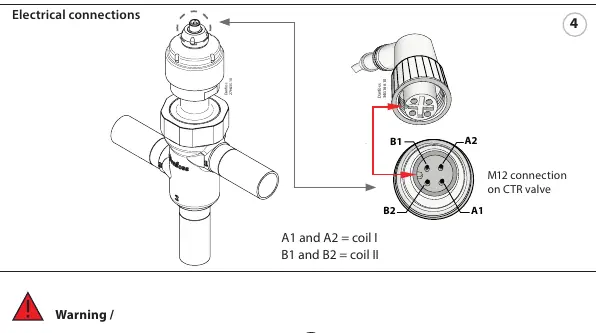

Schemat podłączenia złącza M12
Schemat podłączenia złącza M12
  • A1 i A2: Cewka I
  • B1 i B2: Cewka II

Serwisowanie

W przypadku konieczności serwisowania (wymiana uszczelek), należy użyć zestawu serwisowego o kodzie 027H7248. Proces wymaga użycia klucza 72 mm. Należy odkręcić dużą nakrętkę (5 obrotów), zdjąć silnik za pomocą śrubokręta i wymienić uszczelki typu O-ring (biała, czerwona, żółta). Po wymianie należy upewnić się, że pin ustalający znajduje się w odpowiedniej szczelinie.

Procedura serwisowa i wymiana uszczelek
Procedura serwisowa i wymiana uszczelek

Informacje o producencie

Danfoss A/S

Profil marki

Praktyczna pomoc

Typowe problemy

Zawór nie działa po podłączeniu

Upewnij się, że nie podłączono go bezpośrednio do zasilania AC/DC. Wymagany jest dedykowany sterownik silnika krokowego.

Uszkodzenie zaworu podczas montażu

Nie demontuj zaworu przed lutowaniem. Utrzymuj temperaturę korpusu poniżej 75°C podczas procesu.

Przed użyciem

  • Sprawdź, czy zawór jest w pozycji półotwartej (dostarczany w tym stanie).
  • Przygotuj odpowiedni sterownik dla silnika bipolarnego.
  • Upewnij się, że używasz odpowiedniego lutu (bez fosforu).
  • Przygotuj klucz 72 mm do ewentualnego serwisu.

Parametry w praktyce

Phase Current
100 mA RMS / 141 mA Peak - prąd fazowy silnika krokowego.
Coil resistance
52 Ohm ±10% (przy 25°C) - rezystancja cewki.
Max working pressure
140 Bar / 2030 psig - maksymalne ciśnienie robocze.

Ilustracje i schematy

  • Schemat A: 1 wejście, 2 wyjścia.
  • Schemat B: 2 wejścia, 1 wyjście.
  • Schemat elektryczny: Złącze M12 z wyprowadzeniami cewek A1/A2 i B1/B2.

Zgodność modelu

  • Czynnik chłodniczy: R744 (dla innych skontaktuj się z Danfoss).
