Instrukcja obsługi zaworu pływakowego wysokiego ciśnienia Danfoss 027R9528
Instrukcja instalacji, konserwacji i obsługi zaworu pływakowego wysokiego ciśnienia Danfoss HFI (027R9528). Zawiera wytyczne dotyczące spawania, montażu, wymiany zespołu pływaka oraz usuwania gazów nieskondensowanych.
Spis treści
Opis produktu
Zawór pływakowy wysokiego ciśnienia Danfoss HFI (model 027R9528) jest przeznaczony do pracy w zamkniętych obiegach chłodniczych z wykorzystaniem powszechnie stosowanych czynników niepalnych, w tym R717. Urządzenie charakteryzuje się zakresem temperatur pracy od -50 do +150°C oraz maksymalnym ciśnieniem roboczym 25 bar g.
Instalacja i spawanie
Zawór należy montować w pozycji poziomej, z przyłączem wylotowym skierowanym pionowo w dół. Kierunek przepływu musi być zgodny ze strzałkami na obudowie. Przed spawaniem przyłącza wylotowego konieczne jest zdemontowanie zespołu pływaka, aby uniknąć uszkodzeń termicznych i zanieczyszczeń. Po zakończeniu prac spawalniczych należy dokładnie oczyścić wnętrze korpusu z opiłków i zanieczyszczeń.
Montaż i uruchomienie
Podczas montażu zespołu pływaka należy upewnić się, że jest on prawidłowo osadzony w przyłączu wylotowym i dokręcony śrubą mocującą. Pływak musi znajdować się w środkowej części obudowy, aby zapewnić swobodny ruch. Rura odpowietrzająca musi być skierowana pionowo do góry. Śruby mocujące pokrywę należy dokręcać kluczem dynamometrycznym z momentem 183 Nm.
Konserwacja
W górnej części zaworu mogą gromadzić się gazy nieskondensowane, które należy usuwać za pomocą zaworu odpowietrzającego. W przypadku wymiany całego zespołu pływaka, przed otwarciem zaworu należy bezwzględnie opróżnić układ i wyrównać ciśnienie do atmosferycznego. Po zakończeniu prac serwisowych należy upewnić się, że zawór odpowietrzający jest szczelnie zamknięty przed ponownym uruchomieniem układu. Wszelkie prace serwisowe powinny być wykonywane przy użyciu oryginalnych części zamiennych Danfoss. W razie pytań technicznych można odwiedzić stronę www.danfoss.com/ir.
Oficjalne zasoby z instrukcji
Informacje o producencie
Danfoss A/S
Praktyczna pomoc
Typowe problemy
Gromadzenie się gazów nieskondensowanych
Należy okresowo usuwać gazy z górnej części zaworu za pomocą zaworu odpowietrzającego (poz. G).
Zanieczyszczenia wewnątrz obudowy
Należy unikać przedostawania się opiłków spawalniczych i brudu do wnętrza zaworu; po spawaniu konieczne jest dokładne czyszczenie.
Niewłaściwa praca pływaka
Sprawdzić, czy zespół pływaka jest prawidłowo osadzony w przyłączu wylotowym i czy może poruszać się bez ograniczeń wewnątrz obudowy.
Przed użyciem
- Upewnić się, że czynnik chłodniczy jest kompatybilny z materiałami uszczelniającymi.
- Sprawdzić, czy rura odpowietrzająca jest ustawiona pionowo do góry.
- Upewnić się, że zawór odpowietrzający jest zamknięty przed podaniem ciśnienia.
- Dokręcić śruby pokrywy kluczem dynamometrycznym z momentem 183 Nm.
- Zabezpieczyć zewnętrzną powierzchnię zaworu powłoką antykorozyjną po montażu.
Parametry w praktyce
- Zakres temperatur
- -50 do +150°C (-58 do +302°F).
- Maksymalne ciśnienie robocze
- 25 bar g (363 psi g).
- Moment dokręcania śrub
- 183 Nm (135 lb-feet) dla śrub pokrywy.
Ilustracje i schematy

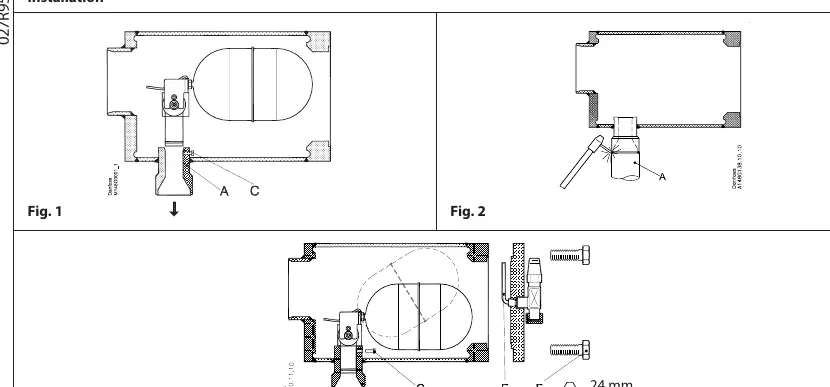

- Fig. 1: Prawidłowa orientacja montażu z przyłączem wylotowym w dół.
- Fig. 3 i 5: Schemat montażu zespołu pływaka i dokręcania śrub pokrywy.
- Fig. 4: Lokalizacja zaworu odpowietrzającego (poz. G) do usuwania gazów.
- Fig. 6: Detale stanu pływaka (zamknięty/otwarty) oraz położenie otworów.
Zgodność modelu
- Zalecany dla czynnika R717 (gęstość 500-700 kg/m3).
- Nie zaleca się stosowania palnych węglowodorów.
- Zawór przeznaczony wyłącznie do obiegów zamkniętych.
