Instrukcja obsługi modułu komunikacyjnego Danfoss AK-CM 101A / AK-CM 101C
Szybki przewodnik po instalacji i konfiguracji modułów komunikacyjnych Danfoss AK-CM 101A oraz AK-CM 101C. Dowiedz się, jak poprawnie podłączyć zasilanie, ustawić adresy za pomocą przełączników obrotowych oraz skonfigurować transmisję...
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Niniejszy dokument zawiera wytyczne dotyczące montażu, zasilania oraz konfiguracji modułów komunikacyjnych Danfoss AK-CM 101A (TP 78) oraz AK-CM 101C (RS 485). Przed przystąpieniem do prac należy upewnić się, że zasilanie jest odłączone. Moduły wymagają unikalnego adresu w systemie oraz poprawnej konfiguracji przełączników terminacji danych.
Montaż
Moduły są przeznaczone do montażu na szynie DIN. Należy zachować ostrożność podczas wpinania modułu do systemu AK-XM. Przed dodawaniem lub usuwaniem modułów z szyny zawsze odłącz zasilanie.
Adresowanie
Każdy moduł komunikacyjny w systemie musi posiadać unikalny adres z zakresu od 1 do 99. Adres ustawia się za pomocą trzech przełączników obrotowych znajdujących się na obudowie urządzenia.
Zasilanie
Wymagane zasilanie to 24 V AC lub 18-36 V DC. Należy zapewnić wystarczającą moc dla wszystkich modułów w szeregu. Ważne: Połączenie 24 V nie jest izolowane galwanicznie od wejść i wyjść. Jeśli zasilanie jest współdzielone z innymi modułami, wejścia i wyjścia nie mogą być łączone między rzędami modułów, aby uniknąć pętli masy. W przypadku konieczności łączenia wejść/wyjść między różnymi rzędami, należy zastosować oddzielne zasilacze dla każdego rzędu.
Transmisja danych
Instalacja musi być zgodna z wymaganiami opisanymi w dokumentacji technicznej RC8AC. Urządzenia posiadają przełącznik terminacji (TERM):
- Ustawienie OFF: dla jednostek przekazujących sygnał danych dalej.
- Ustawienie ON: dla pozostałych jednostek (końcowych).
Dane techniczne
- Temperatura otoczenia: -20°C do +55°C (-0°F do +130°F)
- Wilgotność: 0 - 95% RH (bez kondensacji)
- Stopień ochrony: IP20 / VBG4
- Certyfikacja: UL E357029
Informacje o producencie
Danfoss A/S
Praktyczna pomoc
Typowe problemy
Problemy z pętlą masy lub zakłóceniami sygnału
Upewnij się, że zasilanie 24 V nie jest współdzielone w sposób naruszający izolację galwaniczną. Jeśli wejścia/wyjścia są łączone między rzędami, zastosuj oddzielne zasilacze dla każdego rzędu.
Brak komunikacji w systemie
Sprawdź, czy każdy moduł ma unikalny adres (1-99) ustawiony na przełącznikach obrotowych oraz czy przełączniki terminacji (TERM) są ustawione poprawnie (ON dla końcowych, OFF dla pośrednich).
Przed użyciem
- Odłącz zasilanie przed montażem lub demontażem modułu.
- Upewnij się, że zasilacz zapewnia odpowiednią moc dla wszystkich modułów w szeregu.
- Ustaw unikalny adres (1-99) za pomocą przełączników obrotowych.
- Sprawdź wymagania dokumentacji RC8AC dla instalacji danych.
- Ustaw przełącznik TERM w pozycji ON tylko na urządzeniach końcowych.
Parametry w praktyce
- 24 V AC / 18-36 V DC
- Wymagane napięcie zasilania dla modułów.
Ilustracje i schematy

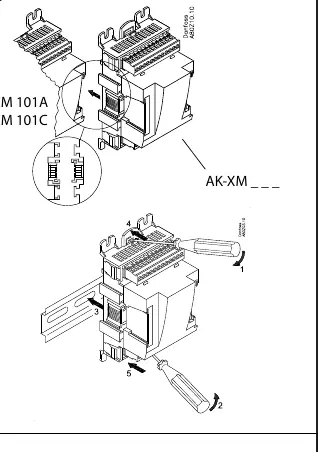

- Schemat montażu pokazuje sposób wpinania modułu na szynę DIN oraz łączenie z modułami AK-XM.

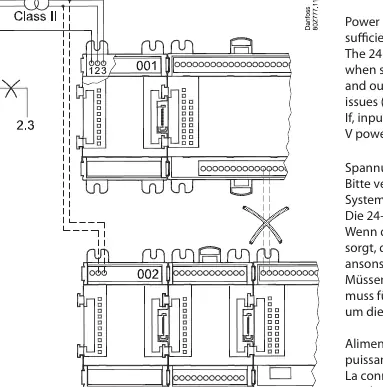

- Schemat zasilania ilustruje poprawne podłączenie 24 V i ostrzega przed łączeniem wejść/wyjść między rzędami.
- Schemat terminacji pokazuje pozycje przełącznika TERM dla urządzeń w sieci.
Zgodność modelu
- Kompatybilny z systemem AK-XM.
- Wymaga zgodności instalacji danych z arkuszem RC8AC.
