Instrukcja obsługi elektrycznego zaworu trójdrogowego Danfoss CTR 20
Instrukcja instalacji i serwisowania elektrycznego zaworu trójdrogowego Danfoss CTR 20. Zawiera wytyczne dotyczące lutowania, spawania, połączeń elektrycznych oraz procedur serwisowych.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściOpis produktu
Elektryczny zawór trójdrogowy Danfoss CTR 20 to urządzenie przeznaczone głównie do systemów odzysku ciepła, wykorzystujące czynnik chłodniczy R744. Zawór wyposażony jest w silnik krokowy typu bipolarnego. Urządzenie dostarczane jest w pozycji częściowo otwartej, co umożliwia bezpośrednie przystąpienie do prac montażowych.

Bezpieczeństwo i montaż

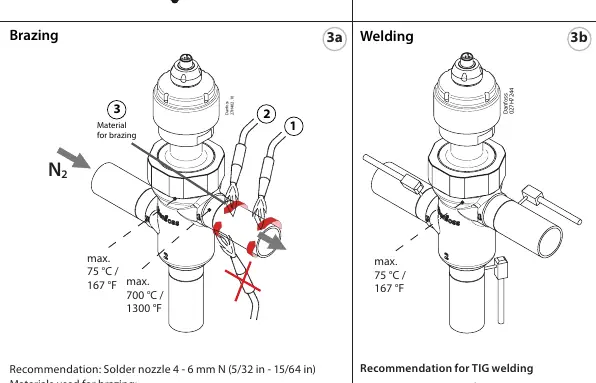

Podczas montażu należy przestrzegać rygorystycznych zasad bezpieczeństwa. Nie wolno demontować zaworu przed lutowaniem lub spawaniem. Zawór musi pozostać w pozycji środkowej podczas tych procesów. Należy unikać przegrzania korpusu zaworu – temperatura podczas lutowania nie powinna przekraczać 700°C, a podczas spawania 75°C w obszarze uszczelnień. Zabrania się używania spoiw zawierających fosfor (np. BS: CP 1, DIN L-Ag 15P). W przypadku spawania metodą TIG zaleca się prąd około 60A oraz użycie argonu jako gazu osłonowego.

Połączenia elektryczne
Zawór posiada złącze M12. Podłączenie musi odbywać się wyłącznie za pomocą odpowiedniego sterownika lub sterownika silnika krokowego. Zabrania się bezpośredniego podłączania do zasilania sieciowego AC lub DC. Układ pinów złącza M12: A1 i A2 odpowiadają za cewkę I, natomiast B1 i B2 za cewkę II.

Konserwacja i serwis

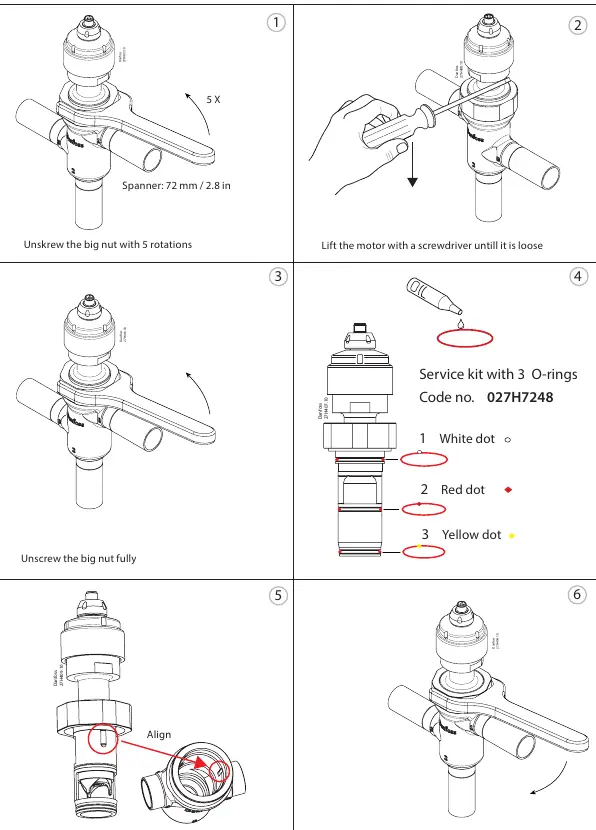

Serwisowanie zaworu powinno być przeprowadzane zgodnie z procedurą wymiany uszczelek typu O-ring (zestaw serwisowy o kodzie 027H7248). Proces obejmuje poluzowanie dużej nakrętki (klucz 72 mm), ostrożne podważenie silnika śrubokrętem oraz wymianę trzech uszczelek oznaczonych kolorami (biały, czerwony, żółty). Podczas ponownego montażu należy upewnić się, że kołek ustalający znajduje się w odpowiedniej szczelinie, a nakrętka została dokręcona z maksymalnym momentem 130 Nm.

Informacje o producencie
Danfoss A/S
Praktyczna pomoc
Typowe problemy
Upewnij się, że nie podłączono go bezpośrednio do zasilania AC/DC. Wymagany jest dedykowany sterownik silnika krokowego.
Prawdopodobnie przekroczono dopuszczalną temperaturę korpusu (700°C lutowanie / 75°C spawanie) lub użyto niewłaściwego spoiwa.
Przed użyciem
- Sprawdź, czy zawór jest w pozycji środkowej (dostarczany w tej pozycji).
- Przygotuj klucz 72 mm do prac serwisowych.
- Upewnij się, że używasz odpowiedniego sterownika silnika krokowego.
- Przygotuj gaz osłonowy (Argon) w przypadku spawania TIG.
- Zweryfikuj, czy spoiwo nie zawiera fosforu.
Parametry w praktyce
- Silnik krokowy
- Bipolarne sterowanie wymagające precyzyjnego sterownika.
- Maksymalne ciśnienie robocze
- 140 Bar / 2030 psig – nie przekraczać tej wartości.
- Temperatura płynu
- Zakres pracy od 0°C do 150°C.
Ilustracje i schematy
- Kierunek przepływu A: 1 wlot, 2 wyloty.
- Kierunek przepływu B: 2 wloty, 1 wylot.
- Schemat połączeń M12: A1/A2 dla cewki I, B1/B2 dla cewki II.
Zgodność modelu
- Czynnik chłodniczy: R744 (dla innych skontaktuj się z Danfoss).
