Instrukcja podłączenia siłowników Danfoss 027R9797 ICAD

Instrukcja instalacji i schemat kolorów przewodów dla siłowników Danfoss ICAD pierwszej i drugiej generacji.

Spis treści

Przeznaczenie urządzenia

Niniejsza instrukcja dotyczy siłowników Danfoss serii ICAD (pierwszej i drugiej generacji). Dokument zawiera kluczowe informacje dotyczące poprawnego podłączenia elektrycznego urządzeń, w tym schematy kodowania kolorami przewodów dla zasilania oraz sygnałów sterujących.

Instalacja elektryczna

Siłowniki ICAD wymagają precyzyjnego podłączenia zgodnie z typem generacji urządzenia. Instrukcja rozróżnia dwa standardy okablowania:

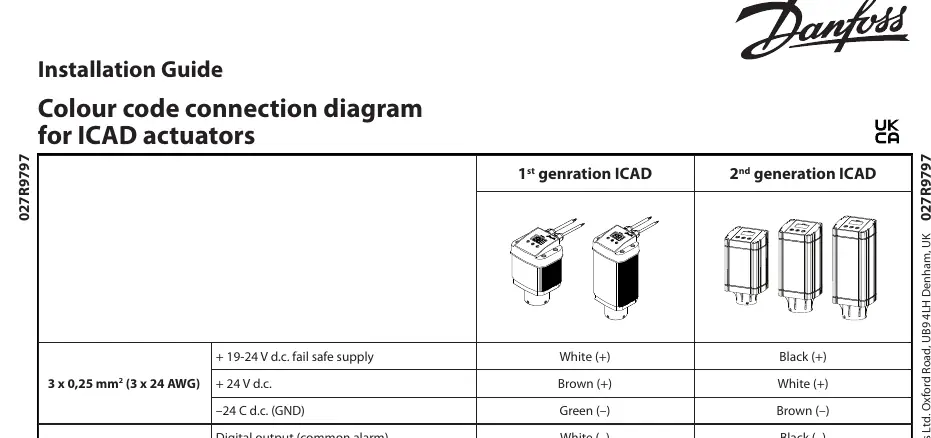

Tabela z kodami kolorów przewodów dla siłowników ICAD pierwszej i drugiej generacji

Zasilanie: Wymagane jest zasilanie 24 V d.c. oraz opcjonalne zasilanie awaryjne (fail safe) 19-24 V d.c.
Sygnały sterujące: Urządzenia obsługują wyjścia cyfrowe (alarm, stan otwarcia/zamknięcia zaworu ICM) oraz wejścia/wyjścia analogowe (0/4-20 mA lub 0/2-10 V).

W przypadku drugiej generacji siłowników ICAD, kolory przewodów różnią się od pierwszej generacji, dlatego należy bezwzględnie korzystać z dedykowanej tabeli połączeń zawartej w dokumentacji. Niewłaściwe podłączenie może prowadzić do błędnego działania siłownika lub uszkodzenia elektroniki sterującej.

Złącza i oznaczenia

Siłowniki wyposażone są w złącza 4-pinowe (zasilanie) oraz 8-pinowe (sygnały). Każdy pin posiada przypisany kolor przewodu oraz funkcję (np. Common Alarm, ICM fully open, ICM fully closed). Użytkownik powinien upewnić się, że przewody są poprawnie zarobione w odpowiednich wtykach zgodnie z przypisanymi literami referencyjnymi (A-G dla złącza 8-pinowego oraz I-III dla złącza 4-pinowego).

Informacje o producencie

Danfoss A/S

Profil marki

Strona producenta https://www.danfoss.com Wsparcie https://www.danfoss.com/en/service-support/ Manuale producenta https://www.danfoss.com/en/service-support/technical-documentation/

Praktyczna pomoc

Typowe problemy

Błędne działanie siłownika po podłączeniu

Sprawdź, czy kolory przewodów odpowiadają właściwej generacji siłownika (1. lub 2. generacja mają różne przypisania kolorów).

Brak reakcji na sygnał sterujący

Zweryfikuj poprawność podłączenia wejść analogowych (0/4-20 mA lub 0/2-10 V) zgodnie ze schematem dla danego modelu.

Przed użyciem

Zidentyfikuj generację siłownika (1. lub 2. generacja).
Przygotuj przewody o przekroju 0,25 mm² (24 AWG).
Upewnij się, że zasilanie 24 V d.c. jest stabilne.
Sprawdź dostępność zasilania awaryjnego (UPS) dla funkcji fail safe.
Zweryfikuj przypisanie pinów dla złącza 4-pinowego i 8-pinowego.

Parametry w praktyce

Fail safe supply: Zasilanie awaryjne (19-24 V d.c.) pozwalające na bezpieczne ustawienie siłownika w przypadku zaniku głównego napięcia.
Digital output: Wyjścia cyfrowe informujące o stanie zaworu (otwarty/zamknięty) lub wystąpieniu alarmu.
Analog input: Wejścia sterujące prądowe (0/4-20 mA) lub napięciowe (0/2-10 V) określające pozycję siłownika.

Ilustracje i schematy

Tabela 1: Zestawienie kolorów przewodów dla 1. i 2. generacji ICAD.
Tabela 2: Przypisanie liter (A-G, I-III) do funkcji pinów w złączach.
Schemat złączy: Wizualizacja rozmieszczenia pinów w gniazdach 4-pin i 8-pin.

Zgodność modelu

Instrukcja dotyczy wyłącznie siłowników ICAD Danfoss.
Wymagane jest stosowanie przewodów o przekroju 0,25 mm².
