Instrukcja montażu zaworu kulowego Danfoss GBC
Praktyczny przewodnik instalacji i obsługi zaworu kulowego Danfoss GBC. Sprawdź parametry pracy, momenty dokręcania, wytyczne dotyczące lutowania oraz zasady bezpiecznej eksploatacji.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Zawór kulowy Danfoss typu GBC (90 bar) jest przeznaczony do systemów chłodniczych wykorzystujących czynnik R 744 (CO2). Urządzenie może być obsługiwane wyłącznie przez autoryzowany personel, ponieważ nieprawidłowe zamknięcie zaworu może prowadzić do niebezpiecznego wzrostu ciśnienia w systemie. W przypadku zastosowań w pętlach wtórnych lub systemach kaskadowych należy zapoznać się z dedykowaną kartą katalogową.
Parametry pracy
- Czynnik chłodniczy: R 744 (CO2)
- Maksymalne ciśnienie robocze (PS/MWP): 90 bar / 1305 psig
- Zakres temperatury medium: od -40°C do 100°C (od -40°F do 212°F)

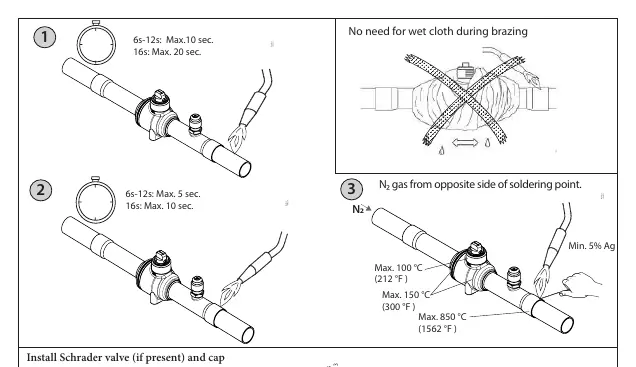

Instalacja i lutowanie
Podczas montażu zaworu należy przestrzegać następujących zasad:
- Nie ma potrzeby stosowania mokrej szmatki podczas lutowania.
- Należy doprowadzać gaz N2 od strony przeciwnej do punktu lutowania.
- Należy przestrzegać limitów czasowych i temperaturowych dla poszczególnych rozmiarów zaworów (szczegółowe dane znajdują się na schematach montażowych).
- Minimalna zawartość srebra w spoiwie powinna wynosić 5%.
- Maksymalna temperatura w punktach pomiarowych nie powinna przekraczać: 100°C (212°F) przy korpusie, 150°C (300°F) przy uszczelnieniu oraz 850°C (1562°F) przy punkcie lutowania.
Obsługa zaworu
Zawór posiada wyraźnie oznaczone pozycje otwarcia i zamknięcia. Otwieranie zaworu odbywa się poprzez obrót trzpienia zgodnie z kierunkiem wskazanym na schemacie. Należy pamiętać o dokręceniu kapturka ochronnego po zakończeniu prac.
Montaż zaworu Schrader i kapturka
Jeśli zawór jest wyposażony w przyłącze Schrader, należy je zainstalować z momentem obrotowym około 0,3 Nm (0,2 ft-lbs). Kapturek ochronny należy dokręcić zgodnie z poniższymi wytycznymi:
- Rozmiar 6s - 12s: 10 Nm (7.4 ft-lbs)
- Rozmiar 16s - 22s: 15 Nm (11.0 ft-lbs)
- Rozmiar 25s - 35s: 20 Nm (14.8 ft-lbs)
- Rozmiar 42s: 32 Nm (23.6 ft-lbs)
Informacje o producencie
Danfoss A/S
Praktyczna pomoc
Typowe problemy
Ryzyko nadmiernego ciśnienia
Zawór może obsługiwać tylko autoryzowany personel; nieprawidłowe zamknięcie może prowadzić do niebezpiecznego wzrostu ciśnienia w systemie.
Przegrzanie podczas lutowania
Należy przestrzegać limitów czasowych lutowania (np. 5-10 sekund w zależności od rozmiaru) oraz stosować gaz N2 od strony przeciwnej do punktu lutowania.
Przed użyciem
- Sprawdź, czy czynnik chłodniczy to R 744 (CO2).
- Upewnij się, że temperatura medium mieści się w zakresie -40°C do 100°C.
- Zweryfikuj, czy ciśnienie robocze nie przekracza 90 bar.
- Przygotuj odpowiednie narzędzia do dokręcania z wymaganym momentem obrotowym.
Parametry w praktyce
- Max. working pressure (PS/MWP)
- Maksymalne dopuszczalne ciśnienie robocze wynoszące 90 bar (1305 psig).
- Media temperature range
- Zakres temperatur pracy medium od -40°C do 100°C.
Ilustracje i schematy
- Schemat otwierania zaworu pokazuje kierunek obrotu trzpienia.
- Schemat lutowania wskazuje na konieczność użycia gazu N2 od strony przeciwnej do punktu lutowania.
- Schematy pozycji pokazują różnicę między stanem 'Fully closed' (całkowicie zamknięty) a 'Fully open' (całkowicie otwarty).
Zgodność modelu
- Przeznaczony do systemów z czynnikiem R 744 (CO2).
- W przypadku zastosowań w pętlach wtórnych lub systemach kaskadowych należy odnieść się do karty katalogowej.
