Instrukcja montażu zestawu AiM Solo 2 do Kawasaki Ninja
Dowiedz się, jak poprawnie zamontować zestaw AiM Solo 2 lub Solo 2 DL w motocyklu Kawasaki Ninja (od 2016 r.). Instrukcja zawiera 4 kroki montażu uchwytu i urządzenia.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Instrukcja opisuje proces montażu urządzenia AiM Solo 2 / Solo 2 DL w motocyklach Kawasaki Ninja (od 2016 r.) w czterech krokach: montaż wspornika, płyty, umieszczenie urządzenia i jego zabezpieczenie. str. 1
Najważniejsze czynności
- Montaż wspornika pod płytą kierownicy przy użyciu śrub M6x12 i podkładek zębatych. str. 1
- Montaż płyty Solo do wspornika za pomocą śrub M4x10. str. 1
- Zabezpieczenie Solo 2 tylnymi śrubami. str. 1
Gdzie szukać w PDF
- Instrukcja montażu str. 1
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Instrukcja dotyczy montażu zestawu AiM Solo 2 oraz Solo 2 DL w motocyklach Kawasaki Ninja (modele od 2016 roku, w tym ZX-10R i ZX-10R Racing). Dokument zawiera schematyczną instrukcję instalacji wspornika oraz urządzenia.
Montaż zestawu krok po kroku

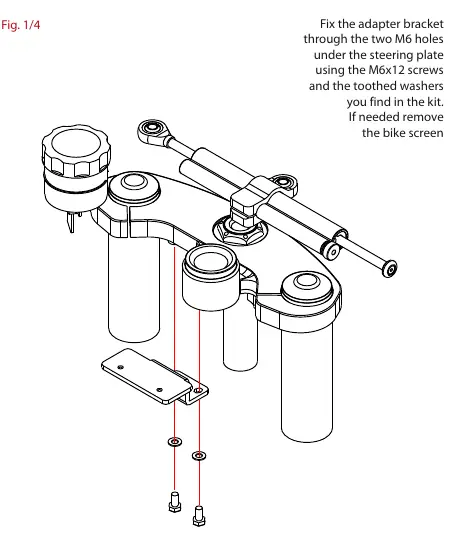

Krok 1: Montaż wspornika
Przymocuj wspornik adaptera (adapter bracket) pod płytą kierownicy (steering plate), wykorzystując dwa otwory M6. Użyj śrub M6x12 oraz podkładek zębatych dołączonych do zestawu. W razie potrzeby zdemontuj owiewkę motocykla.

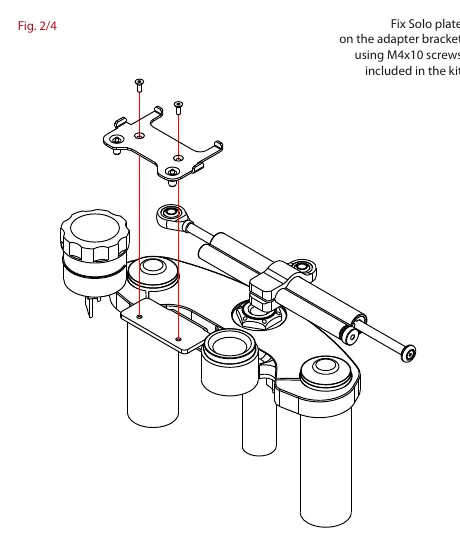

Krok 2: Montaż płyty Solo
Przymocuj płytę Solo (Solo plate) do wspornika adaptera za pomocą śrub M4x10 znajdujących się w zestawie.

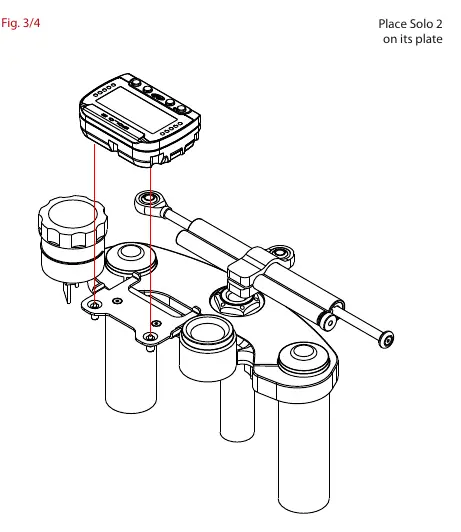

Krok 3: Umieszczenie urządzenia
Umieść urządzenie Solo 2 na zamontowanej płycie.

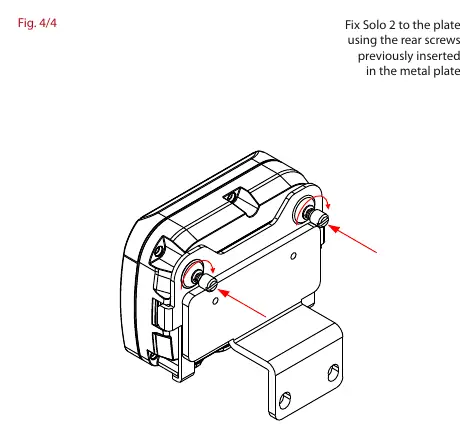

Krok 4: Zabezpieczenie urządzenia
Przykręć Solo 2 do płyty, używając tylnych śrub, które zostały wcześniej umieszczone w metalowej płycie.
Kontakt
AiM Tech Srl, Via Cavalcanti, 8, 20063 Cernusco sul Naviglio, Mediolan, Włochy. Tel: +39.02.9290571, Fax: +39.02.92118024, e-mail: [email protected], www.aim-sportline.com
Oficjalne zasoby z instrukcji
Informacje o producencie
AiM Sportline
Praktyczna pomoc
Przed użyciem
- Sprawdź, czy posiadasz model motocykla Kawasaki Ninja od 2016 roku (w tym ZX-10R).
- Przygotuj śruby M6x12 i podkładki zębate do montażu wspornika.
- Przygotuj śruby M4x10 do montażu płyty Solo.
- Upewnij się, że masz dostęp do śrub montażowych pod płytą kierownicy.
Ilustracje i schematy
- Rysunek 1/4: Montaż wspornika pod płytą kierownicy.
- Rysunek 2/4: Przykręcanie płyty Solo do wspornika.
- Rysunek 3/4: Umieszczenie urządzenia Solo 2 na płycie.
- Rysunek 4/4: Zabezpieczenie urządzenia tylnymi śrubami.
