Instrukcja obsługi stacji bramowej Aiphone MY-DC/A i MY-DG/A

Przewodnik instalacji i obsługi stacji bramowej Aiphone MY-DC/A oraz MY-DG/A. Dowiedz się, jak poprawnie zamontować urządzenie, podłączyć okablowanie, skonfigurować funkcje Pan/Tilt oraz rozwiązywać problemy z obrazem.

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć
Budowa stacji bramowej MY-DC/A i MY-DG/A Strona 2 Instrukcja montażu półwpuszczanego Strona 3

Najważniejsze informacje z instrukcji

Stacja bramowa Aiphone MY-DC/A i MY-DG/A to urządzenie z kamerą Pan/Tilt przeznaczone do systemów wideodomofonowych serii MY. Urządzenie wymaga połączenia dwuprzewodowego. Ważne: Nie należy używać kabla koncentrycznego ani dwóch oddzielnych przewodów. W przypadku korzystania z dodatkowych par przewodów, należy je zakończyć rezystorem 120 Ohm na obu końcach.

Opis urządzenia i funkcje

Stacja bramowa wyposażona jest w kamerę CCD z diodami podczerwieni, mikrofon, głośnik oraz przycisk wywołania. Kamera umożliwia zdalne sterowanie kątem widzenia (Pan/Tilt) z poziomu monitora. Urządzenie posiada wbudowane podświetlenie LED, które ułatwia lokalizację przycisku w nocy.

Budowa stacji bramowej MY-DC/A i MY-DG/A
Budowa stacji bramowej MY-DC/A i MY-DG/A

Instalacja i okablowanie

Przed instalacją należy usunąć istniejący dzwonek i jego transformator. System wykorzystuje kabel równoległy. Maksymalna odległość między kamerą a monitorem wynosi 100 m przy użyciu przewodu o średnicy 1.0 mm (18AWG). W przypadku korzystania z adaptera MYW-BA, zasięg można rozszerzyć do 300 m przy użyciu przewodu 1.2 mm.

Montaż

Urządzenie można montować na dwa sposoby:

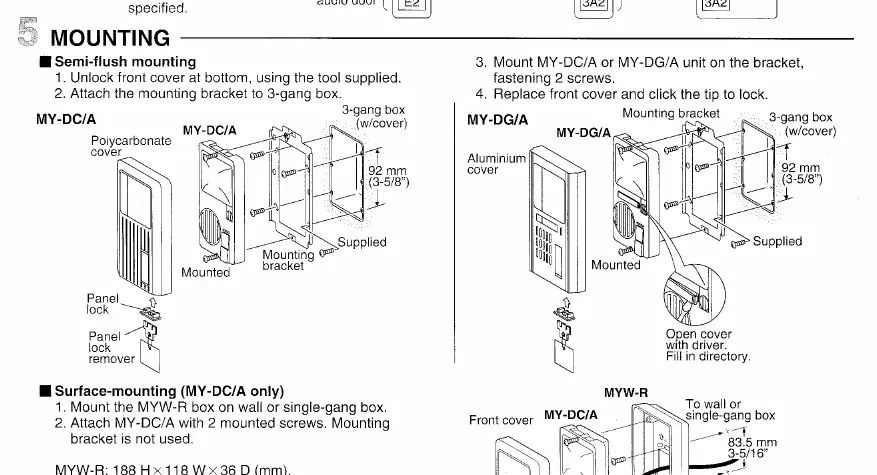

Instrukcja montażu półwpuszczanego
Instrukcja montażu półwpuszczanego
  • Montaż półwpuszczany (Semi-flush): Wymaga puszki 3-gang. Należy odblokować przedni panel za pomocą narzędzia, przymocować wspornik montażowy do puszki, a następnie zamontować stację i przykręcić panel.
  • Montaż natynkowy (tylko MY-DC/A): Wymaga puszki natynkowej MY-R. Należy przymocować puszkę do ściany, a następnie zamontować stację bramową za pomocą dwóch śrub.

Obsługa i konserwacja

Podczas pracy w nocy lub przy słabym oświetleniu, kamera automatycznie uruchamia podświetlenie podczerwienią. Jeśli obraz jest prześwietlony przez silne źródło światła (np. słońce, latarnie), należy użyć przycisku podświetlenia (Backlight) na monitorze. Do czyszczenia urządzenia należy używać miękkiej szmatki i neutralnego środka czyszczącego. Nie używać środków ściernych.

Dane techniczne

  • Zasilanie: Zasilane z jednostki monitora.
  • Kamera: CCD z diodami podczerwieni.
  • Temperatura pracy: -10°C do 60°C.
  • Minimalne oświetlenie: 1 Lux (z odległości 50 cm).
  • Wymiary (MY-DC/A): 190 x 120 x 36 mm.
  • Wymiary (MY-DG/A): 200 x 120 x 37 mm.

Praktyczna pomoc

Typowe problemy

Obraz jest niewyraźny lub zamglony.

Sprawdź temperaturę otoczenia. Przy niskich temperaturach soczewka może zaparować; poczekaj, aż urządzenie osiągnie temperaturę roboczą i odparuje.

Silne światło (słońce, latarnie) psuje obraz.

Użyj przycisku podświetlenia (Backlight) na monitorze, aby skompensować prześwietlenie obrazu.

Zakłócenia obrazu lub brak sygnału.

Upewnij się, że używasz kabla równoległego (nie koncentrycznego) i że dodatkowe pary przewodów są zakończone rezystorem 120 Ohm.

Przed użyciem

  • Sprawdź, czy używasz kabla równoległego (nie koncentrycznego).
  • Upewnij się, że odległość między kamerą a monitorem nie przekracza 100m (dla przewodu 1.0mm).
  • Usuń stary dzwonek i jego transformator przed podłączeniem.
  • Zapewnij odpowiednie miejsce montażu, unikając bezpośredniego silnego światła skierowanego w obiektyw.

Parametry w praktyce

Kąt widzenia
49 cm w pionie, 66 cm w poziomie (z odległości 50 cm od kamery).
Temperatura pracy
Urządzenie pracuje w zakresie od -10°C do 60°C.
Minimalne oświetlenie
Wymaga min. 1 Lux w odległości 50 cm od kamery.

Ilustracje i schematy

  • Schemat połączeń pokazuje różne konfiguracje systemu (MY-1CD, MY-2CD, IE-8MD) z wykorzystaniem zasilaczy PS18/PS12.
  • Rysunek montażowy przedstawia sposób instalacji w puszce 3-gang oraz demontaż przedniego panelu za pomocą narzędzia.

Zgodność modelu

  • Kompatybilne z systemem MY Series Video Entry.
  • Wymaga zasilacza PS18 (lub PS12 w zależności od modelu monitora).
