Instrukcja obsługi domofonu Urmet 1122-003C
Szybki przewodnik po instalacji i konfiguracji domofonu Urmet 1122-003C. Dowiedz się, jak poprawnie podłączyć przewody, zamontować urządzenie oraz skonfigurować dźwięk i głośność.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Domofon Urmet 1122-003C to zestaw audio przeznaczony do domów jednorodzinnych, działający w systemie 2-przewodowym. Instrukcja zawiera kluczowe wytyczne dotyczące okablowania, montażu ściennego oraz konfiguracji parametrów dźwięku. Ważne: Do instalacji nie należy używać kabla telefonicznego (skrętki telefonicznej).

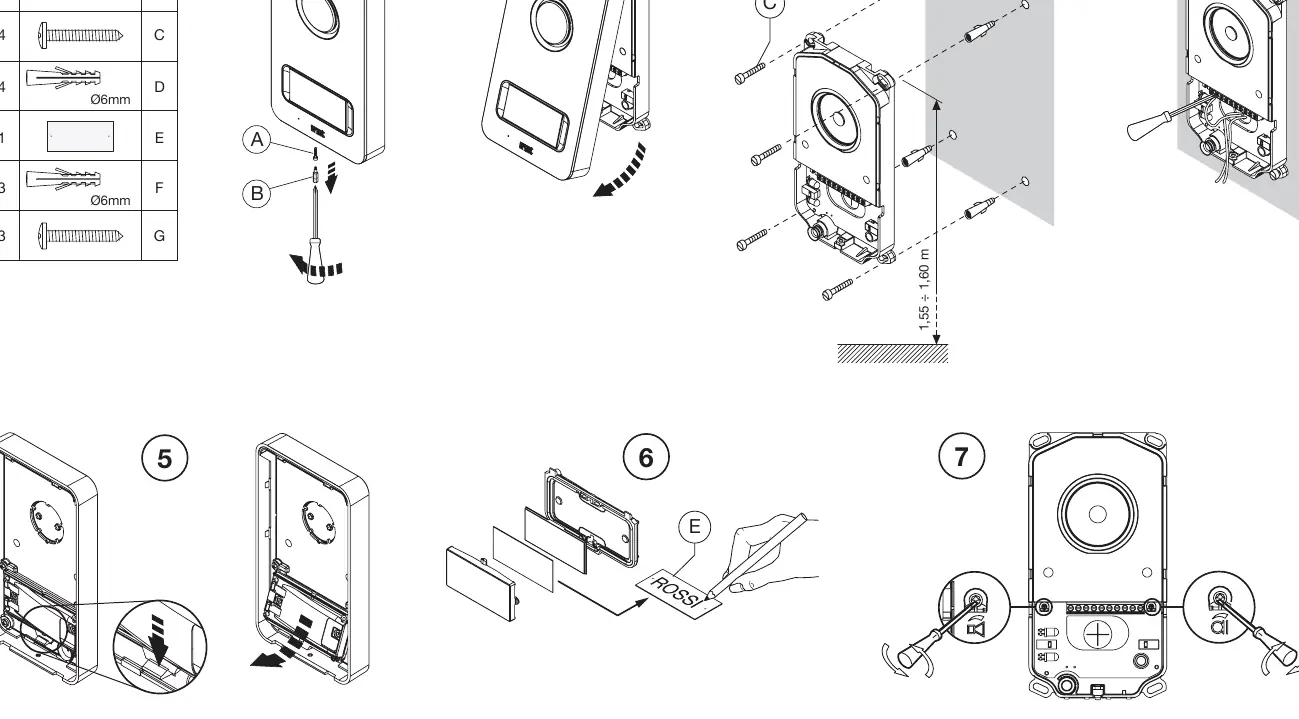

Instalacja i montaż
Urządzenie przeznaczone jest do montażu ściennego. Zalecana wysokość montażu panelu to 1,55 - 1,60 m od podłoża. W przypadku instalacji podtynkowej konieczne jest dokupienie osobno puszki montażowej z ramką (Ref. 1122/60).
- Przygotuj otwory montażowe zgodnie z szablonem.
- Zainstaluj puszkę podtynkową (jeśli dotyczy).
- Podłącz przewody zgodnie ze schematem.
- Zamocuj panel na ścianie.
Schematy połączeń
Instrukcja przewiduje dwa główne warianty połączeń:
- Schemat podstawowy: Połączenie transformatora, domofonu oraz elektrozaczepu.
- Schemat z przyciskiem w holu: Dodatkowe połączenie umożliwiające otwieranie elektrozaczepu za pomocą przycisku umieszczonego wewnątrz budynku (np. w holu).
Wymagany przekrój przewodów zależy od odległości między transformatorem a panelem:
- Do 60 m: 0,5 mm²
- Do 90 m: 0,75 mm²
- Do 110 m: 1 mm²

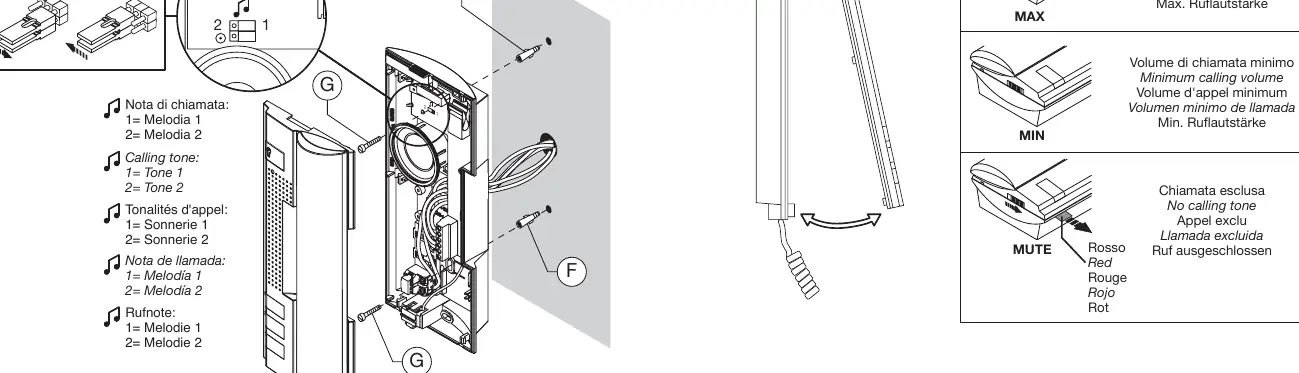

Konfiguracja dźwięku
Użytkownik może dostosować parametry dzwonka bezpośrednio na urządzeniu:
- Wybór melodii: Dostępne są dwie melodie (1 lub 2).
- Regulacja głośności: Możliwość ustawienia głośności na poziom maksymalny (MAX), minimalny (MIN) lub całkowite wyciszenie (MUTE).
Akcesoria
Produkt jest przystosowany do rozbudowy o następujące akcesoria:
- Tasti addizionali (Ref. 1134/55) - dodatkowe przyciski.
- Suoneria universale (Ref. 9854/43) - uniwersalny dzwonek.
- Citofono supplementare (Ref. 1129/52) - dodatkowy domofon.
Praktyczna pomoc
Typowe problemy
Brak dźwięku dzwonka
Sprawdź, czy przełącznik głośności nie jest ustawiony w pozycji MUTE (wyciszenie).
Problemy z działaniem systemu
Upewnij się, że nie użyto kabla telefonicznego. System wymaga dedykowanego okablowania o odpowiednim przekroju.
Przed użyciem
- Sprawdź odległość między transformatorem a panelem, aby dobrać odpowiedni przekrój przewodu (0.5mm² - 1mm²).
- Upewnij się, że zasilanie jest odłączone przed rozpoczęciem prac instalacyjnych.
- Przygotuj akcesoria montażowe (wkręty, kołki) zgodnie z instrukcją.
- Jeśli planujesz montaż podtynkowy, upewnij się, że posiadasz puszkę Ref. 1122/60.
Parametry w praktyce
- Przekrój przewodów
- Wymagany przekrój zależy od odległości: 0.5mm² (do 60m), 0.75mm² (do 90m), 1mm² (do 110m).
Ilustracje i schematy
- Schemat podstawowy: pokazuje połączenie zasilania, domofonu i elektrozaczepu.
- Schemat z przyciskiem: pokazuje dodatkowe połączenie dla przycisku otwierania drzwi wewnątrz budynku.
Zgodność modelu
- Kompatybilne akcesoria: 1134/55 (przyciski), 9854/43 (dzwonek), 1129/52 (dodatkowy domofon).
