Instrukcja obsługi kamery IP Urmet 1099/212B

Szybki przewodnik po konfiguracji i obsłudze kamery IP Urmet 1099/212B. Dowiedz się, jak zainstalować kartę SIM, skonfigurować sieć, ustawić nagrywanie i korzystać z aplikacji V-Stream.

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć
Interfejs odtwarzania nagrań (Playback) Strona 9 Ustawienia strumienia wideo Strona 14 Konfiguracja detekcji AI Strona 18 Zarządzanie danymi (Data Management) Strona 38 Ustawienia Wi-Fi SSID Strona 41

Najważniejsze informacje z instrukcji

Kamera Urmet 1099/212B to bezprzewodowa kamera IP z obsługą LTE, przeznaczona do monitoringu wideo. Instrukcja zawiera kluczowe informacje dotyczące instalacji sprzętowej (karta SIM, karta SD, anteny), konfiguracji sieciowej za pomocą oprogramowania EasyTool oraz zarządzania ustawieniami przez przeglądarkę internetową i aplikację mobilną V-Stream.

Instalacja i pierwsze uruchomienie

  • Anteny: Zamontuj czarną antenę dla LTE oraz białą dla Wi-Fi na odpowiednich złączach.
  • Karta SIM: Przed włożeniem karty nano-SIM do urządzenia, zaleca się wyłączenie kodu PIN karty przy użyciu telefonu lub tabletu.
  • Karta pamięci: Włóż kartę microSD (brak w zestawie) do slotu przy wyłączonym zasilaniu.
  • Zasilanie: Po umieszczeniu kamery w miejscu o dobrym zasięgu 4G, podłącz zasilanie. Kamera automatycznie połączy się z siecią w ciągu kilku minut.

Konfiguracja sieciowa

Kamera posiada domyślny adres IP 192.168.100.101 (w przypadku braku DHCP). Do wykrycia kamery w sieci LAN służy oprogramowanie EasyTool. Po wykryciu urządzenia można zmienić adres IP, maskę podsieci i bramę, aby uniknąć konfliktów adresów.

Obsługa przez przeglądarkę

Dostęp do kamery możliwy jest przez przeglądarkę internetową (zalecany Internet Explorer z wtyczką ActiveX). Po zalogowaniu (domyślny login: admin, hasło: admin) użytkownik ma dostęp do:

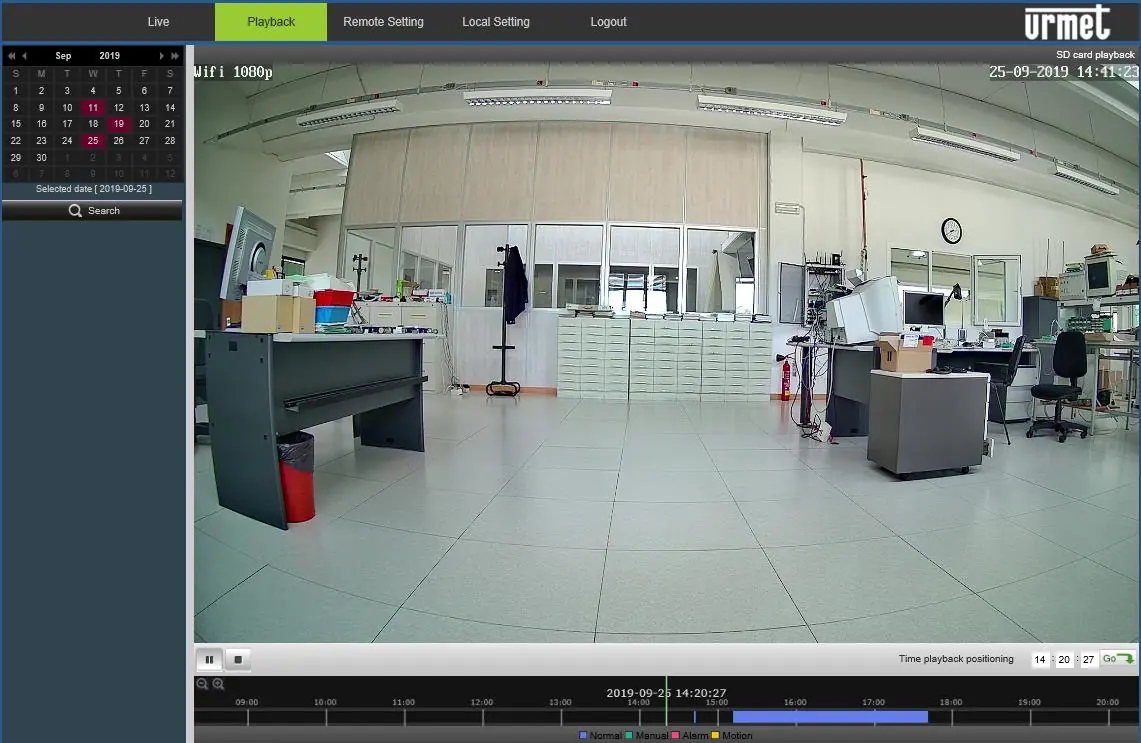

Interfejs odtwarzania nagrań (Playback)
Interfejs odtwarzania nagrań (Playback)

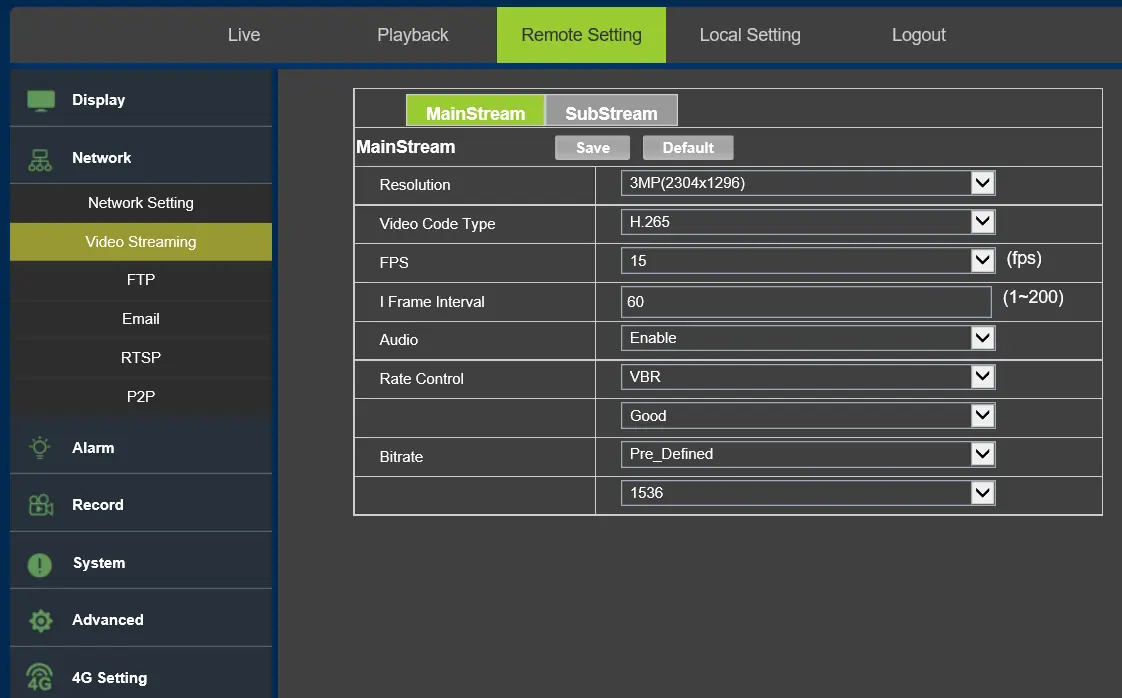

Ustawienia strumienia wideo
Ustawienia strumienia wideo
  • Live: Podgląd na żywo, sterowanie zoomem/ostroscią (dla modeli z autofocusem), robienie zdjęć i nagrywanie ręczne.
  • Playback: Wyszukiwanie i odtwarzanie nagrań z karty SD.
  • Remote Settings: Zaawansowane ustawienia obrazu (BLC, WDR, 3D DNR), sieci, alarmów i systemu.

Alarmy i detekcja

Kamera wspiera detekcję ruchu oraz detekcję ludzi (AI). Użytkownik może zdefiniować obszary detekcji, czułość oraz akcje po wykryciu zdarzenia, takie jak: wysłanie e-maila, powiadomienie push w aplikacji V-Stream, nagranie na kartę SD lub aktywacja alarmu dźwiękowego.

Konfiguracja detekcji AI
Konfiguracja detekcji AI

Ustawienia routera 4G/WiFi

Kamera posiada wbudowany router 4G/WiFi. Dostęp do jego zaawansowanych ustawień (APN, Wi-Fi SSID, Firewall, DDNS) uzyskuje się przez przeglądarkę pod adresem http://192.168.100.1/.

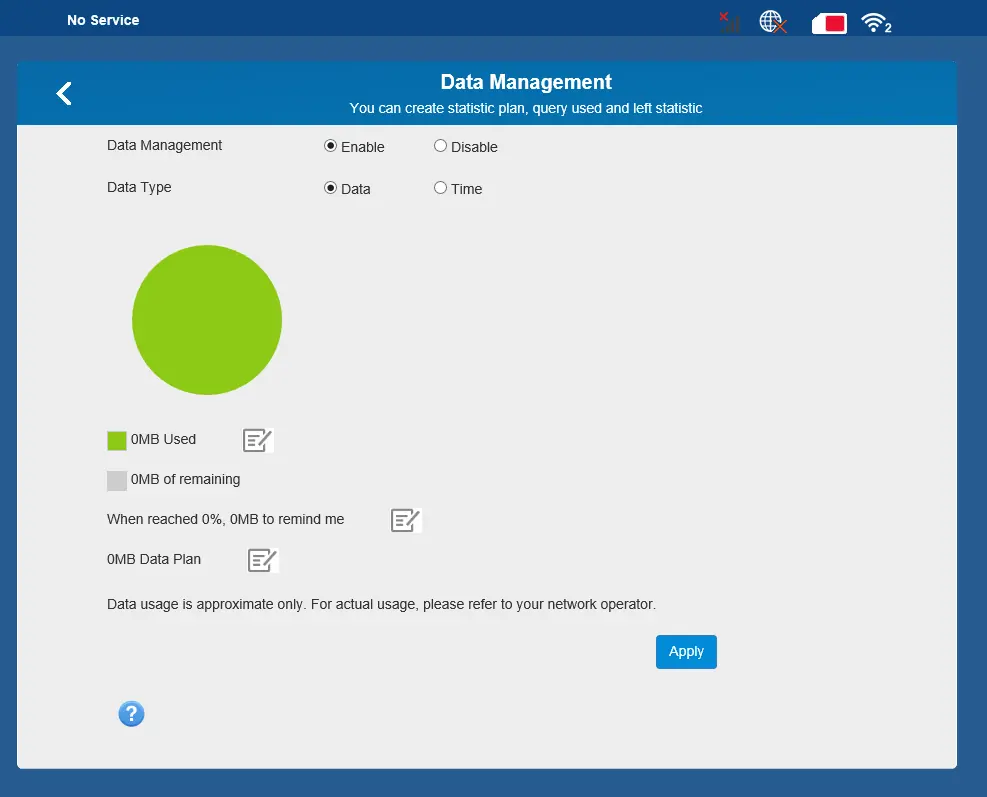

Zarządzanie danymi (Data Management)
Zarządzanie danymi (Data Management)
Ustawienia Wi-Fi SSID
Ustawienia Wi-Fi SSID

Konserwacja

Do czyszczenia urządzenia używaj suchej szmatki. W przypadku trudnych zabrudzeń można użyć szmatki zwilżonej neutralnym detergentem. Nie używaj sprayów ani rozpuszczalników. Przed czyszczeniem zawsze odłącz zasilanie.

Praktyczna pomoc

Typowe problemy

Internet Explorer nie ładuje wtyczek

Obniż poziom zabezpieczeń w ustawieniach Internet Explorer (Narzędzia -> Opcje internetowe -> Zabezpieczenia -> Poziom niestandardowy).

Brak podglądu zdalnego wideo

Upewnij się, że wideo jest widoczne w IE, sprawdź czy urządzenie jest wykrywalne przez oprogramowanie PC i czy parametry klienta są poprawne.

Kamera nie łączy się z siecią

Sprawdź, czy karta SIM nie posiada aktywnego kodu PIN oraz czy zasięg 4G jest wystarczający.

Przed użyciem

  • Wyłącz kod PIN karty SIM przed włożeniem do urządzenia.
  • Zamontuj anteny (czarna dla LTE, biała dla Wi-Fi).
  • Włóż kartę microSD przed podłączeniem zasilania.
  • Upewnij się, że zasilanie jest odłączone podczas instalacji.
  • Sprawdź, czy miejsce montażu ma dobry zasięg 4G.

Parametry w praktyce

Rozdzielczość 3MP
Kamera rejestruje obraz w rozdzielczości 2304x1296 pikseli.
Kompresja H.265
Efektywny algorytm kompresji wideo, pozwalający na oszczędność miejsca na karcie SD przy zachowaniu wysokiej jakości.

Ilustracje i schematy

  • EasyTool: Narzędzie do wykrywania adresu IP kamery w sieci LAN.
  • Interfejs Web: Panel do zarządzania ustawieniami kamery, dostępny przez przeglądarkę.
  • Ustawienia AI: Konfiguracja stref detekcji ruchu i ludzi.
  • P2P: Funkcja umożliwiająca zdalny dostęp przez aplikację bez konieczności przekierowywania portów.

Zgodność modelu

  • Obsługa kart microSD do 128GB.
  • Współpraca z aplikacją V-Stream (iOS, Android).
  • Obsługa protokołu ONVIF.
  • Zalecane podłączenie maksymalnie 4 kamer do sieci Wi-Fi kamery.
