Instrukcja obsługi systemu kamer bezpieczeństwa xmartO 10X

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy systemu kamer bezpieczeństwa xmartO 10X. System składa się z rejestratora NVR oraz bezprzewodowych kamer. Do wstępnej konfiguracji systemu wymagany jest monitor z wejściem HDMI oraz mysz USB. Po zakończeniu konfiguracji początkowej, system może działać samodzielnie, a podgląd na żywo oraz nagrania można obsługiwać zdalnie za pomocą aplikacji mobilnej WallPixel lub oprogramowania CMS na komputerze.

Zawartość zestawu

• Rejestrator NVR (lub monitor z wbudowanym NVR)
• Kamery bezpieczeństwa
• Zasilacz do NVR (12V 2A)
• Gniazda E27 do kamer
• Kabel Ethernet RJ-45
• Kabel HDMI
• Mysz USB

Opis urządzenia

Rejestrator NVR posiada następujące porty i złącza:

• Wejście zasilania (DC12V): Do podłączenia zasilacza.
• Port USB: Do podłączenia myszy lub pamięci flash w celu archiwizacji nagrań.
• Wyjście HDMI: Do podłączenia monitora lub telewizora.
• Port RJ-45 (Ethernet): Do połączenia z routerem w celu uzyskania dostępu zdalnego.
• Reset: Przycisk do przywracania ustawień fabrycznych.
• Slot kart Micro SD: Do lokalnego zapisu wideo.

Podłączanie systemu

1. Podłącz rejestrator NVR do monitora lub telewizora za pomocą dołączonego kabla HDMI.
2. Podłącz mysz USB do portu w NVR.
3. Podłącz NVR do routera za pomocą kabla Ethernet (opcjonalnie, jeśli planujesz połączenie Wi-Fi).
4. Podłącz zasilacz 12V do NVR.
5. Upewnij się, że kamery są w zasięgu sygnału Wi-Fi przed ich ostatecznym montażem.

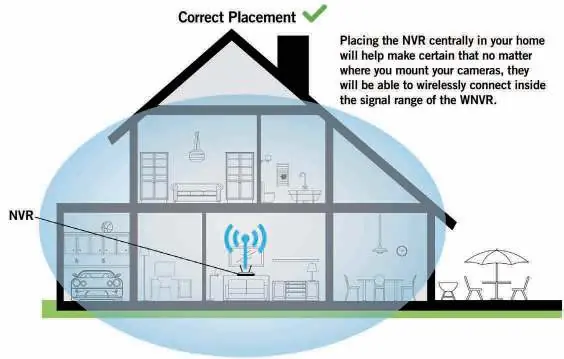

Pozycjonowanie NVR i kamer

Zasięg bezprzewodowy kamer wynosi do 1300 stóp (ok. 400 m) w otwartej przestrzeni i do 300 stóp (ok. 90 m) przez ściany. Unikaj umieszczania NVR w pobliżu przewodów wysokiego napięcia lub innych źródeł zakłóceń elektrycznych. Kamery powinny być montowane na wysokości 2-3 metrów nad ziemią dla optymalnego zasięgu czujnika ruchu.

Pierwsze uruchomienie i konfiguracja

Po włączeniu zasilania NVR uruchomi się kreator konfiguracji (Startup Wizard). Postępuj zgodnie z instrukcjami na ekranie, aby skonfigurować sieć oraz utworzyć hasło administratora. Domyślna nazwa użytkownika to admin. Hasło powinno składać się z 6-20 znaków alfanumerycznych.

Instalacja aplikacji WallPixel

1. Pobierz aplikację WallPixel ze sklepu App Store lub Google Play.
2. Zarejestruj konto w aplikacji.
3. Po zalogowaniu dotknij symbolu "+", aby dodać urządzenie.
4. Możesz dodać urządzenie, skanując kod QR na NVR lub korzystając z funkcji skanowania sieci lokalnej (Scan Local Network).

Parowanie dodatkowych kamer

Kamery w zestawie są domyślnie sparowane z NVR. Aby dodać nową kamerę:

1. Włącz zasilanie kamery.
2. Podłącz NVR do monitora i kliknij ikonę "+" na dole ekranu.
3. Postępuj zgodnie z instrukcjami na ekranie, aby sparować kamerę.

Rozwiązywanie problemów

• Brak reakcji PTZ: Zazwyczaj oznacza słaby sygnał Wi-Fi. Zamontuj kamerę bliżej routera lub użyj kabla Ethernet.
• Aplikacja nie akceptuje hasła: Upewnij się, że wpisujesz hasło administratora NVR, a nie hasło do konta aplikacji.
• Brak połączenia: Sprawdź, czy system jest podłączony do routera i czy zainstalowano najnowsze oprogramowanie.
