Instrukcja obsługi terminala ONU AirLive 1004-10G
Szybki przewodnik instalacji terminala ONU AirLive 1004-10G. Dowiedz się, jak poprawnie podłączyć urządzenie, zrozumieć sygnalizację diod LED oraz zamontować sprzęt na biurku lub ścianie.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Niniejszy dokument stanowi skróconą instrukcję instalacji terminala ONU AirLive 1004-10G. Zawiera wytyczne dotyczące środowiska pracy, procedury montażu oraz opisy interfejsów i wskaźników świetlnych. Urządzenie przeznaczone jest wyłącznie do użytku wewnątrz pomieszczeń.
Opis urządzenia i interfejsy

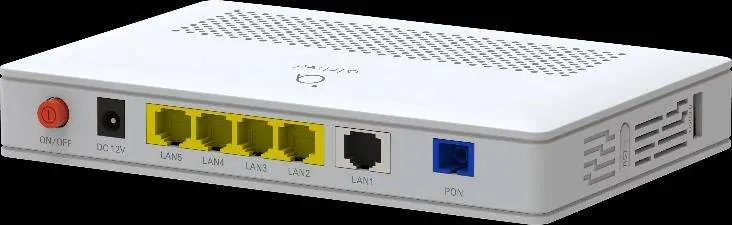

Terminal wyposażony jest w szereg portów oraz wskaźników LED:
- Porty LAN: LAN1 (srebrny) to port 10GE, natomiast LAN2-5 (żółte) to porty 1GE.
- Port PON: Służy do połączenia z OLT za pomocą złącza światłowodowego typu SC (kabel światłowodowy jednomodowy).
- Port USB 3.0: Przeznaczony do podłączania zewnętrznych nośników pamięci.
- Przycisk RST: Przytrzymanie przez ponad 10 sekund przywraca ustawienia fabryczne i restartuje urządzenie.
- Zasilanie: Wymaga zasilacza DC 12V, 1A.
Sygnalizacja diod LED
Diody na panelu przednim informują o statusie pracy urządzenia:
- PWR: Świeci, gdy urządzenie jest włączone.
- PON: Świeci po zarejestrowaniu w systemie, miga podczas rejestracji.
- LOS: Miga, gdy urządzenie nie odbiera sygnału optycznego.
- WAN: Świeci, gdy połączenie WAN jest aktywne.
- LAN1-5: Świecą przy poprawnym połączeniu, migają podczas transmisji danych.
- USB: Świeci przy podłączonym urządzeniu, miga podczas transmisji danych.
Instalacja sprzętowa
Przed instalacją należy upewnić się, że miejsce pracy spełnia warunki: temperatura od -5°C do 55°C oraz wilgotność od 10% do 90%. Należy unikać zakłóceń o wysokiej częstotliwości.
Montaż na biurku
Umieść urządzenie na czystej, płaskiej powierzchni, zapewniając wystarczającą przestrzeń wokół obudowy dla prawidłowej wentylacji. Nie kładź żadnych przedmiotów na urządzeniu.
Montaż na ścianie
- Zainstaluj dwie śruby w ścianie, dopasowując je do rozstawu otworów montażowych z tyłu obudowy.
- Wsuń urządzenie na śruby, tak aby główki śrub znalazły się w wycięciach obudowy.
- Upewnij się, że urządzenie stabilnie wisi na ścianie.
Informacje o producencie
AirLive Technology Corporation
Praktyczna pomoc
Typowe problemy
Brak sygnału optycznego (dioda LOS miga)
Sprawdź poprawność podłączenia kabla światłowodowego SC do portu PON.
Urządzenie nie reaguje lub działa nieprawidłowo
Przytrzymaj przycisk RST przez ponad 10 sekund, aby przywrócić ustawienia fabryczne.
Brak połączenia sieciowego na portach LAN
Upewnij się, że używasz odpowiedniego kabla: Cat5 dla portów 1GE (LAN2-5) oraz Cat6a dla portu 10GE (LAN1).
Przed użyciem
- Sprawdź zawartość opakowania (ONU, zasilacz, kabel sieciowy, instrukcja).
- Upewnij się, że miejsce instalacji jest suche i dobrze wentylowane.
- Zweryfikuj, czy temperatura otoczenia mieści się w zakresie -5°C do 55°C.
- Przygotuj odpowiednie kable sieciowe (Cat5/Cat6a) oraz światłowód SC.
- Upewnij się, że zasilacz ma parametry 12V, 1A.
