Instrukcja obsługi zasilacza AJAX 12-24V PSU dla Hub 2 / Hub 2 Plus / ReX 2
Dowiedz się, jak zainstalować i używać zasilacza AJAX 12-24V PSU. Przewodnik zawiera dane techniczne, wymagania instalacyjne oraz zastosowania w systemach Hub 2, Hub 2 Plus i ReX 2.
Spis treści
Najważniejsze informacje

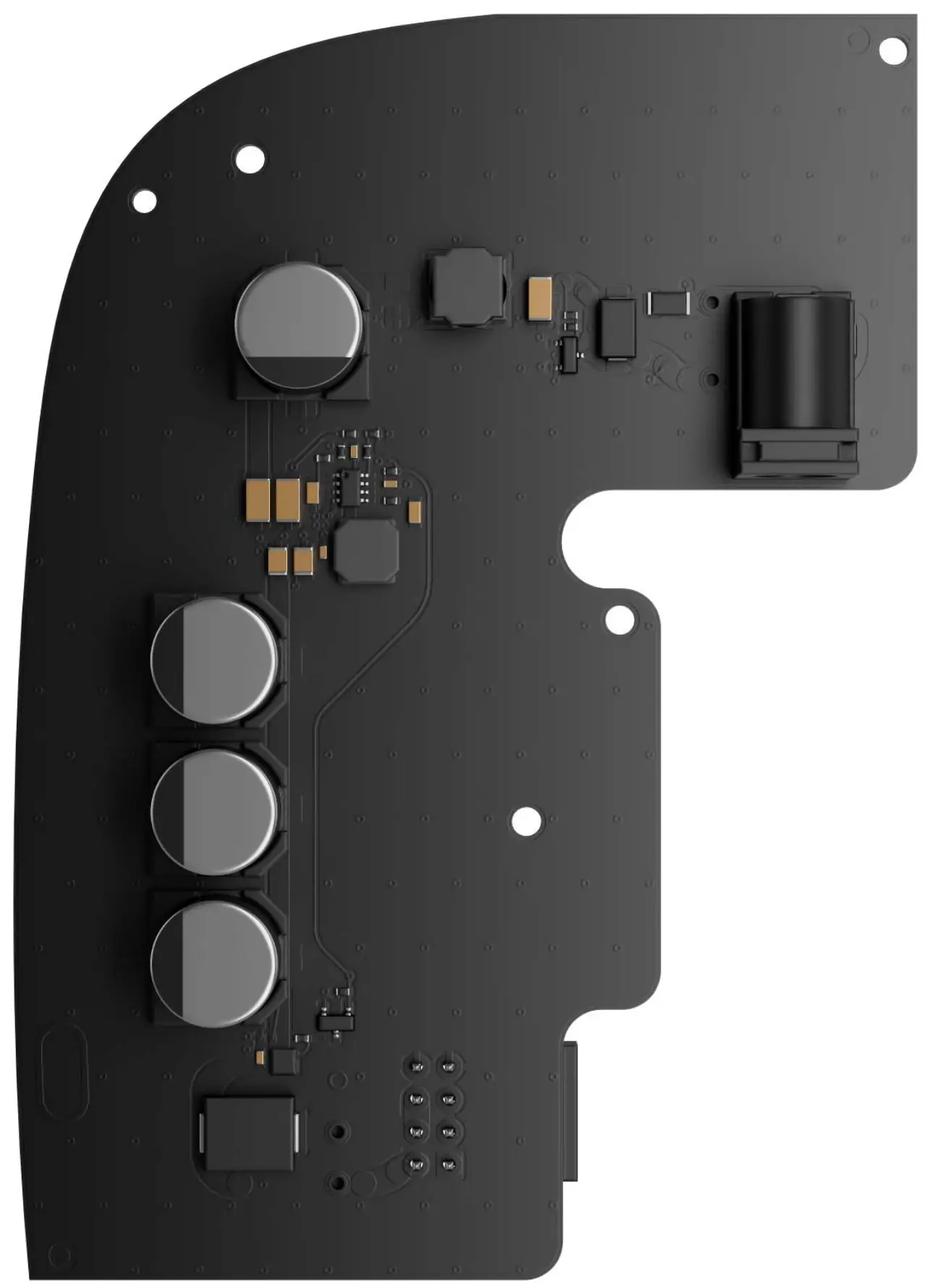

Zasilacz 12-24V PSU to alternatywne rozwiązanie zasilające dla central alarmowych Ajax (Hub 2, Hub 2 Plus) oraz wzmacniaczy zasięgu (ReX 2). Pozwala na podłączenie urządzeń do źródeł niskonapięciowych, zastępując standardowy zasilacz sieciowy 110/230V. Jest to idealne rozwiązanie w miejscach, gdzie sieć elektryczna jest niestabilna lub niedostępna.
Instalacja
Instalacja powinna być przeprowadzona przez wykwalifikowanego elektryka. Proces montażu zajmuje około 10 minut.
- Wymagane narzędzia: śrubokręt PH1.
- Zasilacz posiada standardowe gniazdo do podłączenia wtyczki zasilającej oraz adapter zaciskowy dołączony do zestawu.
- Urządzenie montuje się wewnątrz obudowy centrali lub wzmacniacza zasięgu.
Zastosowanie
Zasilacz umożliwia pracę systemu w miejscach bez dostępu do stałej sieci elektrycznej:
- Magazyny: praca z akumulatorami przenośnymi w miejscach o niestabilnym zasilaniu.
- Pojazdy (ciężarówki, przyczepy): zasilanie z instalacji samochodowej, co pozwala na ochronę ładunku w trakcie transportu.
- Jachty: podłączenie do sieci pokładowej lub akumulatora, umożliwiające ochronę jednostki w porcie.
Dane techniczne
- Napięcie wejściowe: 8–32 V DC.
- Napięcie wyjściowe: 4.65 V DC ± 5%.
- Prąd wejściowy: do 1 A.
- Prąd wyjściowy: do 1.5 A.
- Temperatura pracy: od -10°C do +40°C.
- Wilgotność pracy: do 75%.
- Wymiary: 98 × 70 × 17 mm.
- Waga: 26 g.
Zawartość zestawu
- Zasilacz 12-24V PSU dla Hub 2 / Hub 2 Plus / ReX 2.
- Adapter zaciskowy.
- Skrócona instrukcja obsługi.
Informacje o producencie
Ajax Systems
Praktyczna pomoc
Typowe problemy
Niestabilne zasilanie sieciowe lub jego brak.
Zastosuj zasilacz 12-24V PSU, który pozwala na podłączenie do sieci niskonapięciowych (8-32V DC) lub akumulatorów przenośnych.
Wymagana instalacja w pojeździe lub na jachcie.
Podłącz hub do instalacji pokładowej lub akumulatora za pomocą zasilacza 12-24V PSU.
Przed użyciem
- Upewnij się, że posiadasz śrubokręt PH1.
- Sprawdź kompatybilność urządzenia (Hub 2, Hub 2 Plus lub ReX 2).
- Upewnij się, że instalację przeprowadzi wykwalifikowany elektryk.
- Przygotuj źródło zasilania niskonapięciowego (8-32V DC).
Parametry w praktyce
- Napięcie wejściowe: 8-32V DC
- Zakres obsługiwanych źródeł zasilania niskonapięciowego.
- Napięcie wyjściowe: 4.65V DC
- Napięcie zasilające hub lub wzmacniacz zasięgu.
- Temperatura pracy: -10°C do +40°C
- Zakres bezpiecznej pracy urządzenia w różnych warunkach środowiskowych.
Zgodność modelu
- Zasilacz jest kompatybilny z Hub 2, Hub 2 Plus oraz ReX 2.
- Dla innych modeli (Hub, Hub Plus, ReX) dostępne są inne wersje zasilaczy.
