Instrukcja obsługi zasilacza AJAX 12-24V PSU (type A)
Dowiedz się, jak bezpiecznie zainstalować i podłączyć zasilacz AJAX 12-24V PSU (type A). Kompletny przewodnik montażu, wymiany modułu zasilania oraz konfiguracji z hubami Ajax.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Zasilacz 12-24V PSU (type A) to alternatywny moduł zasilania przeznaczony do hubów i wzmacniaczy zasięgu Ajax. Pozwala na zasilanie urządzenia napięciem 8–32 V DC, zastępując standardowy zasilacz 110/230 V AC. Uwaga: Instalacja powinna być przeprowadzana wyłącznie przez wykwalifikowanych specjalistów zgodnie z zasadami bezpieczeństwa elektrycznego.
Instalacja zasilacza
Przed przystąpieniem do prac upewnij się, że urządzenie jest wyłączone przyciskiem na obudowie i odłączone od sieci elektrycznej. Odczekaj 5 minut, aby kondensatory się rozładowały.
- Zdejmij hub lub wzmacniacz zasięgu z panelu montażowego SmartBracket, przesuwając urządzenie w górę.
- Wyłącz urządzenie, przytrzymując przycisk zasilania przez 2 sekundy.
- Odłącz kable zasilania i Ethernet.
- Odkręć cztery śruby tylnej pokrywy i zdejmij ją.
- Odkręć śruby mocujące płytki drukowane do obudowy.

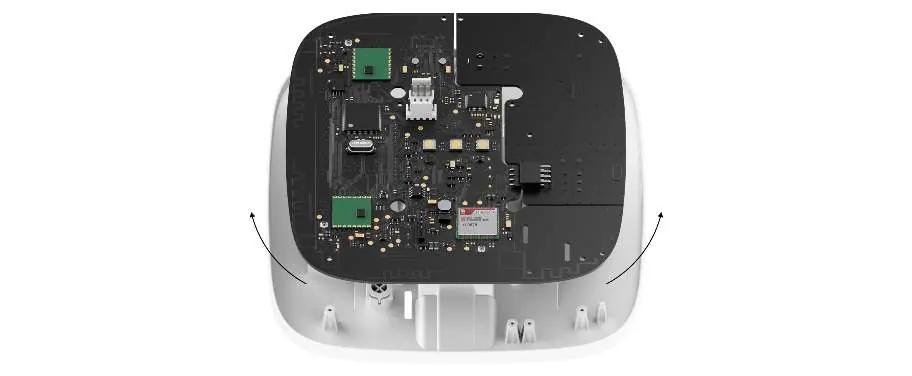

- Ostrożnie wyjmij obie płytki, utrzymując je w tej samej płaszczyźnie, aby nie uszkodzić złącza między nimi.
- Odłącz stary moduł zasilania (mniejsza płytka) od płyty głównej.
- Podłącz nowy moduł 12-24V PSU (type A) do płyty głównej za pomocą ośmiopinowego złącza. Uważaj, aby nie wygiąć anten.
- Złóż urządzenie z powrotem, upewniając się, że płytki są poprawnie osadzone na prowadnicach, a kable nie są przyciśnięte.
- Przykręć śruby mocujące i zamknij obudowę.
- Naklej specjalną naklejkę informacyjną o napięciu wejściowym (dołączoną do zestawu) na obudowę urządzenia.
Uruchomienie i konfiguracja
Po zakończeniu montażu:
- Podłącz kable zasilania i Ethernet do odpowiednich gniazd.
- Włącz źródło zasilania.
- Włącz urządzenie, przytrzymując przycisk zasilania przez 2 sekundy.
- Zamocuj urządzenie na panelu SmartBracket.
- Sprawdź status zasilania zewnętrznego w aplikacji Ajax.
Konserwacja i wsparcie
Urządzenie nie wymaga konserwacji technicznej. W przypadku problemów z działaniem, w pierwszej kolejności zaleca się kontakt z serwisem technicznym, ponieważ wiele problemów można rozwiązać zdalnie. Kontakt możliwy jest poprzez e-mail lub Telegram.
Informacje o producencie
Ajax Systems
Praktyczna pomoc
Typowe problemy
Brak zasilania po instalacji
Sprawdź polaryzację podłączonych przewodów, jeśli używasz adaptera terminala. Upewnij się, że urządzenie jest poprawnie włączone.
Urządzenie nie uruchamia się
Upewnij się, że przycisk zasilania nie jest zablokowany, a płytki są poprawnie osadzone na prowadnicach i nie chwieją się.
Przed użyciem
- Upewnij się, że posiadasz odpowiednie narzędzia.
- Wyłącz hub lub wzmacniacz zasięgu przyciskiem zasilania.
- Odłącz zasilanie sieciowe i kabel Ethernet.
- Odczekaj 5 minut na rozładowanie kondensatorów.
- Przygotuj naklejkę informacyjną o napięciu wejściowym.
Parametry w praktyce
- Napięcie wejściowe
- 8–32 V DC (nie przekraczać tej wartości).
- Kompatybilność
- Huby i wzmacniacze zasięgu Ajax.
Ilustracje i schematy
- Schemat pokazuje demontaż obudowy i wymianę płytki zasilacza.
- Wskazówki dotyczące poprawnego osadzenia styków złącza między płytkami.
Zgodność modelu
- Zasilacz przeznaczony wyłącznie do urządzeń Ajax.
- Wymaga zasilania prądem stałym (DC) w zakresie 8-32 V.
