Instrukcja obsługi dmuchawy do liści AL-KO LB 1860
Szybki przewodnik po instrukcji obsługi dmuchawy do liści AL-KO LB 1860. Dowiedz się, jak bezpiecznie montować, uruchamiać i konserwować urządzenie.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Dmuchawa do liści AL-KO LB 1860 służy do usuwania liści, trawy i zanieczyszczeń w ogrodzie. Urządzenie wymaga akumulatora 18V (sprzedawany oddzielnie). str. 7, 11
Najważniejsze czynności
- Montaż rur: Dopasuj wypustki i przekręć o 90 stopni. str. 11
Pierwsze uruchomienie
- Naładuj akumulator, wsuń go na szynę aż do kliknięcia, zamontuj rury i naciśnij włącznik. str. 11
Problemy i rozwiązania
Urządzenie nie dmucha
Wyczyść nasadkę lub kratka zasysania.
str. 12Konserwacja i reset
- Po każdym użyciu wyjmij akumulator i sprawdź urządzenie pod kątem uszkodzeń. str. 12
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Waga | 1,8 kg | Masa urządzenia bez akumulatora | str. 4 |
Gdzie szukać w PDF
- Rozwiązywanie problemów str. 12
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Dmuchawa do liści AL-KO LB 1860 to ręczne urządzenie zasilane akumulatorem, przeznaczone do użytku prywatnego w ogrodzie. Służy do usuwania liści, skoszonej trawy oraz drobnych zanieczyszczeń. Przed użyciem należy upewnić się, że urządzenie jest w pełni zmontowane i sprawne.
Opis urządzenia
Urządzenie składa się z następujących elementów:
- Uchwyt
- Włącznik/wyłącznik
- Panel sterowania (wskaźnik naładowania, przycisk Turbo)
- Rura dmuchawy (górna i dolna)
Montaż
Przed użyciem należy zmontować rury dmuchawy:
- Dopasuj górną rurę do dolnej tak, aby wypustka (02/3) znalazła się naprzeciw otworu (02/4).
- Wsuń rury w siebie, aż wypustka zablokuje się w otworze.
- Zamontuj zmontowaną rurę na korpusie dmuchawy, dopasowując rowek (03/3) do wypustki (03/4).
- Wsuń rurę do oporu i przekręć o 90 stopni, aż zablokuje się na swoim miejscu.
Obsługa
Włączanie i wyłączanie: Aby włączyć urządzenie, przyjmij stabilną pozycję i naciśnij włącznik/wyłącznik. Aby wyłączyć, zwolnij włącznik.
Tryb Turbo: Naciśnij i przytrzymaj przycisk Turbo, aby zwiększyć siłę nadmuchu. Po zwolnieniu przycisku urządzenie wraca do normalnej pracy.
Kontrola akumulatora: Wskaźnik na panelu pokazuje stan naładowania za pomocą trzech segmentów. Jeśli jeden segment miga, akumulator jest bliski rozładowania.
Konserwacja i pielęgnacja
- Po każdym użyciu wyjmij akumulator i sprawdź urządzenie pod kątem uszkodzeń.
- Nie wystawiaj urządzenia na działanie wilgoci i nie myj go wodą.
- Regularnie sprawdzaj stan techniczny urządzenia.
- W razie potrzeby oczyść styki elektryczne za pomocą drobnej szczotki drucianej i spryskaj sprayem do styków.
Praktyczna pomoc
Typowe problemy
Urządzenie nie dmucha
Sprawdź, czy nasadka lub kratka zasysania nie są zatkane.
Silnik nie działa
Sprawdź, czy akumulator jest naładowany i poprawnie włożony.
Silnik wyłącza się
Sprawdź, czy otwory wentylacyjne nie są zanieczyszczone.
Przed użyciem
- Sprawdź, czy wszystkie części są zamontowane.
- Upewnij się, że akumulator jest naładowany.
- Załóż ochronę oczu i słuchu.
- Sprawdź, czy w obszarze pracy nie ma osób ani zwierząt.
- Upewnij się, że w pobliżu nie ma luźnych przedmiotów, które mogą zostać wciągnięte.
Parametry w praktyce
- Prędkość powietrza
- max. 45 m/s
Ilustracje i schematy

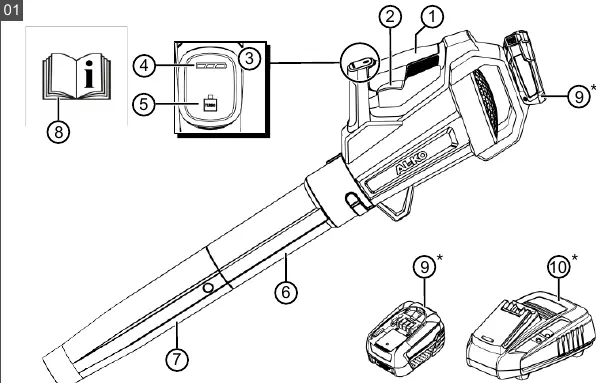

- Rysunek 01: Przegląd elementów urządzenia.
- Rysunek 02: Montaż rur dmuchawy.
- Rysunek 03: Montaż rury do korpusu urządzenia.
- Rysunek 04/05: Wkładanie i wyjmowanie akumulatora.
Zgodność modelu
- Urządzenie wymaga akumulatorów Li-Ion AL-KO 18V.
- Akumulator i ładowarka nie są dołączone do zestawu.
