Instrukcja obsługi lampy wiszącej Allen + Roth Westbrook 1-Light
Szybki przewodnik po montażu i instalacji lampy wiszącej Allen + Roth Westbrook 1-Light. Dowiedz się, jak bezpiecznie podłączyć przewody, zamontować wspornik i zainstalować klosz.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy montażu i instalacji lampy wiszącej Allen + Roth Westbrook 1-Light (model ELW122920-BN). Przed przystąpieniem do prac należy bezwzględnie wyłączyć zasilanie elektryczne w skrzynce bezpieczników. Instalacja musi być zgodna z lokalnymi przepisami elektrycznymi (NEC). Wymagane jest użycie przynajmniej jednego 6-calowego trzpienia podczas montażu.

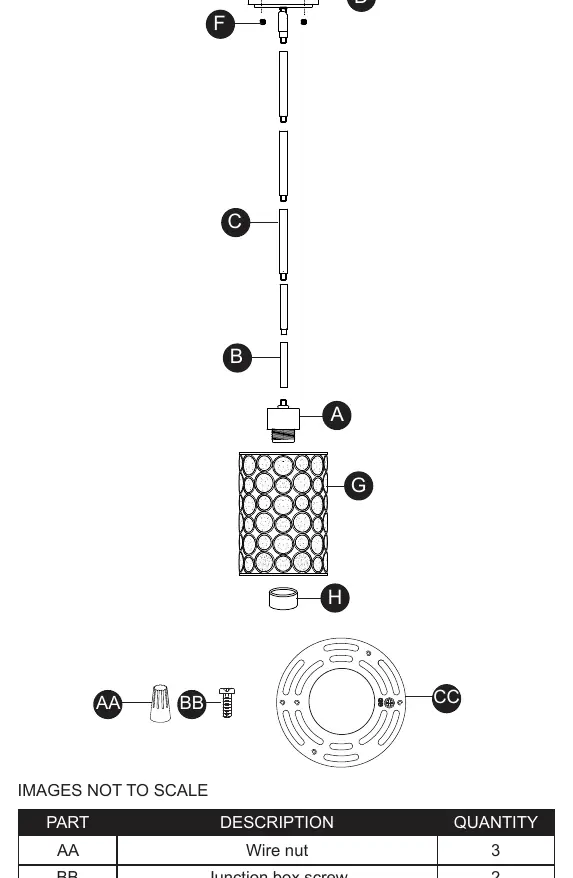

Zawartość zestawu
- Korpus lampy (A)
- Trzpienie: 6-calowe (B) x2, 12-calowe (C) x3
- Czasza (D)
- Klosz (G)
- Elementy montażowe: wspornik (CC), nakrętki przewodów (AA), śruby (BB, E), nasadki (F), pierścień gniazda (H)
Przygotowanie do montażu
Szacowany czas montażu wynosi około 60 minut. Niezbędne narzędzia (brak w zestawie): obcinaczki do przewodów, kombinerki, taśma izolacyjna, okulary ochronne. Przydatne narzędzia: ściągacz izolacji, drabina, kołki rozporowe.
Instrukcja montażu

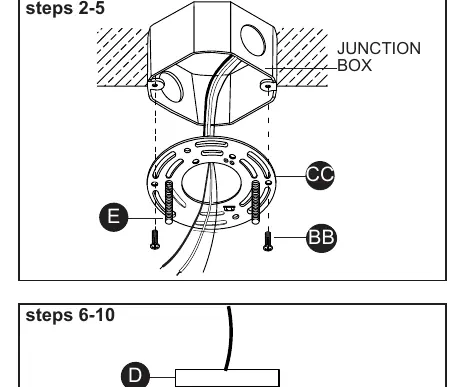

- Montaż wspornika: Przymocuj wspornik (CC) do puszki przyłączeniowej za pomocą śrub (BB). Upewnij się, że przewody domowe przechodzą przez otwór we wsporniku.
- Przygotowanie lampy: Wybierz odpowiednią liczbę trzpieni (B i/lub C), aby uzyskać pożądaną wysokość. Przeciągnij przewody lampy przez trzpienie i przykręć je do korpusu (A) oraz czaszy (D).
- Podłączenie przewodów: Połącz przewód uziemiający (miedź) z uziemieniem domowym. Połącz przewód czarny (faza) z przewodem zasilającym, a biały (neutralny) z przewodem neutralnym za pomocą nakrętek (AA). Zabezpiecz połączenia taśmą izolacyjną.

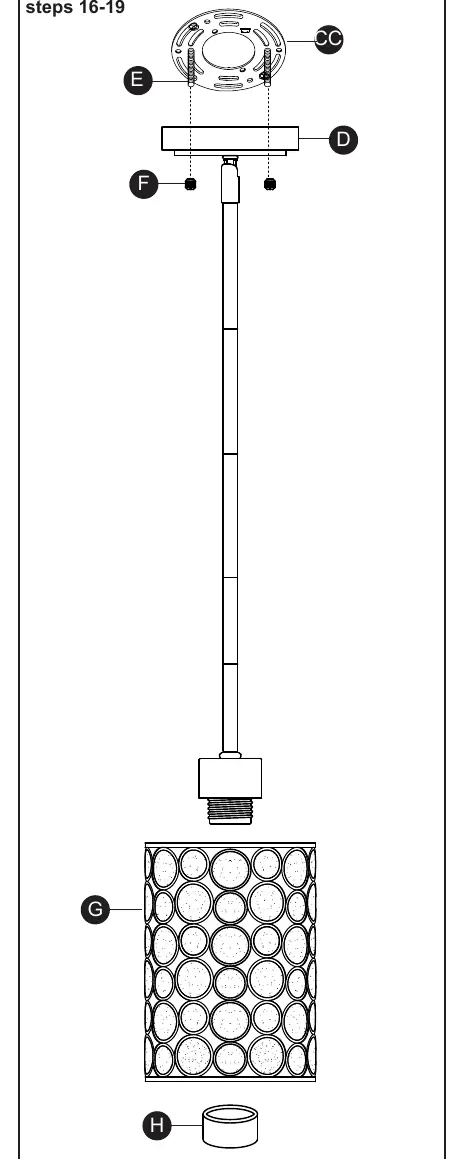

- Montaż końcowy: Przymocuj czaszę (D) do wspornika (CC) za pomocą śrub (E) i nasadek (F).
- Instalacja klosza i żarówki: Umieść klosz (G) na gnieździe i zabezpiecz go pierścieniem (H). Wkręć żarówkę typu E26 (brak w zestawie). Nie przekraczaj maksymalnej mocy żarówki wskazanej na oprawce.
Konserwacja i czyszczenie
Przed czyszczeniem zawsze wyłącz zasilanie. Czyść lampę miękką, suchą szmatką. Nie używaj środków chemicznych, rozpuszczalników ani ostrych materiałów ściernych.
Rozwiązywanie problemów
W przypadku problemów z działaniem lampy, sprawdź:
- Czy żarówka nie jest spalona.
- Czy zasilanie jest włączone.
- Czy połączenia przewodów są poprawne.
- Czy włącznik ścienny działa poprawnie.
Jeśli bezpiecznik wybija przy włączeniu, przerwij użytkowanie i sprawdź, czy nie ma zwarcia w przewodach lub skontaktuj się z wykwalifikowanym elektrykiem.
Praktyczna pomoc
Typowe problemy
Lampa nie świeci
Sprawdź, czy żarówka jest sprawna, czy zasilanie jest włączone, czy przewody są poprawnie podłączone oraz czy włącznik ścienny działa.
Bezpiecznik wybija przy włączeniu
Przerwij użytkowanie lampy. Sprawdź, czy przewody nie są zwarte lub czy nie ma problemu z uziemieniem. Skontaktuj się z elektrykiem.
Przed użyciem
- Wyłącz zasilanie w głównej skrzynce bezpieczników.
- Sprawdź, czy wszystkie części z listy są w opakowaniu.
- Przygotuj narzędzia: obcinaczki, kombinerki, taśmę izolacyjną, okulary ochronne.
- Upewnij się, że używasz przynajmniej jednego 6-calowego trzpienia (B).
- Upewnij się, że przewody nie są przyciśnięte podczas montażu.
Parametry w praktyce
- 6 inch stem (B)
- Wymagany element konstrukcyjny, musi być użyty przynajmniej jeden.
Ilustracje i schematy
- Schemat połączeń przewodów pokazuje, jak połączyć przewód uziemiający, fazowy (czarny) i neutralny (biały) za pomocą nakrętek (AA).
- Rysunki montażowe pokazują kolejność łączenia trzpieni (B, C) z korpusem (A) i czaszą (D).
Zgodność modelu
- Wymaga żarówki z gwintem E26.
- Musi być instalowana zgodnie z National Electric Code (NEC) i lokalnymi przepisami.
