Instrukcja obsługi lampy ściennej zewnętrznej Allen + Roth Mt Airy 1-Light
Szybki przewodnik po instalacji i obsłudze lampy ściennej zewnętrznej Allen + Roth Mt Airy 1-Light (model 81005). Dowiedz się, jak bezpiecznie zamontować oświetlenie, podłączyć przewody i rozwiązywać typowe problemy.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy montażu i obsługi lampy ściennej zewnętrznej Allen + Roth Mt Airy (model 81005). Przed przystąpieniem do jakichkolwiek prac instalacyjnych należy bezwzględnie wyłączyć zasilanie elektryczne w skrzynce bezpieczników. Instalacja powinna być zgodna z lokalnymi przepisami elektrycznymi (NEC). W razie wątpliwości należy skonsultować się z wykwalifikowanym elektrykiem.

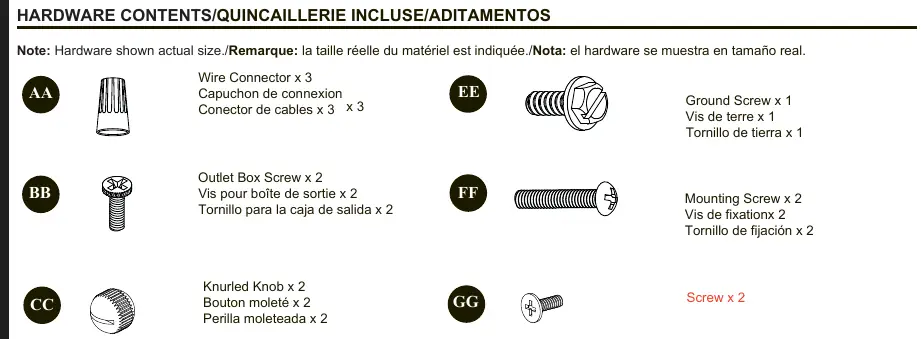

Zawartość zestawu
Przed rozpoczęciem montażu upewnij się, że posiadasz wszystkie elementy:
- Oprawa oświetleniowa (A)
- Ramię (B)
- Poprzeczka montażowa (DD)
- Zestaw śrub, nakrętek, złączek przewodów i uszczelek (AA, BB, CC, EE, FF, GG, HH, II)
Instalacja
Montaż lampy składa się z kilku kluczowych etapów:
- Przygotowanie: Wyłącz zasilanie główne. Sprawdź, czy wszystkie części są w zestawie.
- Montaż poprzeczki: Przymocuj poprzeczkę montażową (DD) do puszki elektrycznej za pomocą śrub (BB).
- Podłączenie przewodów: Połącz przewody lampy z przewodami zasilającymi za pomocą złączek (AA). Upewnij się, że połączenia są bezpieczne i nieuszkodzone.
- Mocowanie oprawy: Zamontuj oprawę (A) do poprzeczki (DD) przy użyciu śrub montażowych (FF) i pokręteł (CC).
- Wykończenie: Zainstaluj żarówkę w oprawie.
Konserwacja i czyszczenie
Aby utrzymać lampę w dobrym stanie, należy czyścić ją za pomocą wilgotnej szmatki lub środka do mycia szyb. Nie należy używać środków ściernych, które mogą uszkodzić powierzchnię oprawy.
Rozwiązywanie problemów
Jeśli lampa nie świeci, sprawdź następujące elementy:
- Czy żarówka nie jest przepalona (wymień na nową).
- Czy zasilanie jest włączone.
- Czy połączenia przewodów są poprawne i nieuszkodzone.
- Czy przełącznik ścienny działa poprawnie.
Gwarancja
Producent udziela 3-letniej gwarancji na wady materiałowe i wykonawcze od daty zakupu. Wymagany jest dowód zakupu (oryginał paragonu). Gwarancja nie obejmuje uszkodzeń wynikających z niewłaściwego użytkowania, wypadków lub nieprawidłowej instalacji.
Praktyczna pomoc
Typowe problemy
Lampa nie świeci
Sprawdź, czy żarówka jest sprawna, czy zasilanie jest włączone, czy przewody są poprawnie podłączone oraz czy przełącznik ścienny działa.
Przed użyciem
- Wyłącz zasilanie główne w skrzynce bezpieczników.
- Sprawdź zawartość opakowania zgodnie z listą części.
- Przygotuj niezbędne narzędzia.
- Upewnij się, że puszka elektryczna jest gotowa do montażu.
- Nie uszkodź izolacji przewodów podczas instalacji.
Ilustracje i schematy

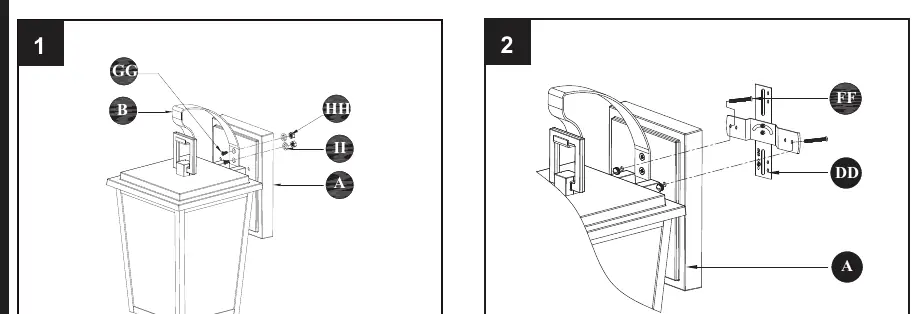

- Krok 1-2: Montaż poprzeczki montażowej do puszki elektrycznej.

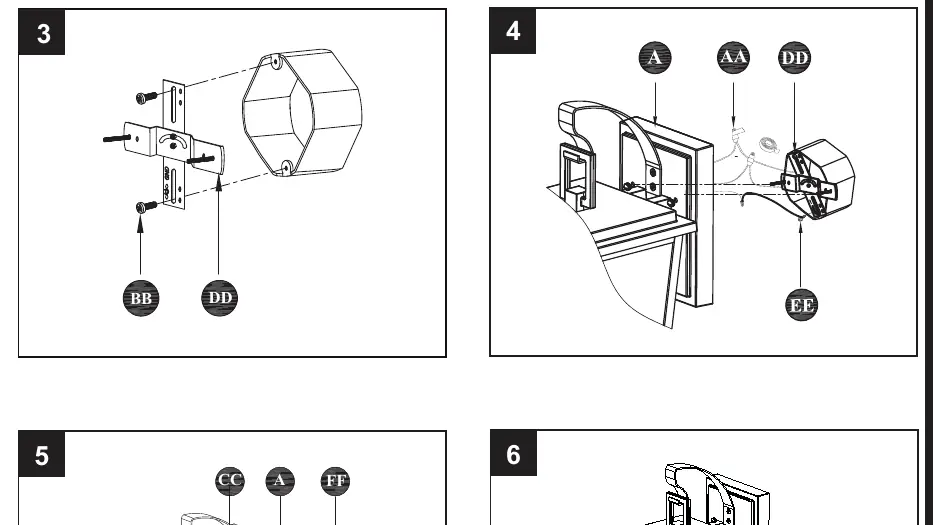

- Krok 3-4: Podłączenie przewodów elektrycznych za pomocą złączek.
- Krok 5-6: Montaż oprawy do ściany i instalacja żarówki.
Zgodność modelu
- Wymagana zgodność z lokalnymi przepisami elektrycznymi (NEC).
- W razie wątpliwości skonsultuj się z elektrykiem.
