Instrukcja obsługi kinkietu zewnętrznego Hampton Bay EW11414BKS

Najważniejsze informacje z instrukcji

Przed przystąpieniem do montażu kinkietu zewnętrznego Hampton Bay należy bezwzględnie wyłączyć zasilanie w skrzynce bezpieczników. Wyłączenie zasilania samym włącznikiem ściennym jest niewystarczające i grozi porażeniem prądem. Lampa jest przeznaczona do montażu na zewnątrz, na metalowej puszce elektrycznej o wymiarach 4 cale x 2-1/8 cala, która musi być bezpośrednio przymocowana do konstrukcji budynku. Lampa powinna być zamontowana na wysokości co najmniej 47.24 cala (ok. 120 cm) nad poziomem gruntu.

Narzędzia i zawartość zestawu

Do montażu będą potrzebne następujące narzędzia: drabina, rękawice, okulary ochronne, śrubokręt krzyżakowy, taśma izolacyjna, szczypce do zdejmowania izolacji oraz silikon uszczelniający. Zestaw zawiera wspornik montażowy, czaszę (canopy), nakrętki czaszy oraz korpus lampy.

Instrukcja montażu

1. Demontaż wspornika: Poluzuj nakrętki czaszy (C) i oddziel wspornik montażowy (A) od czaszy (B).

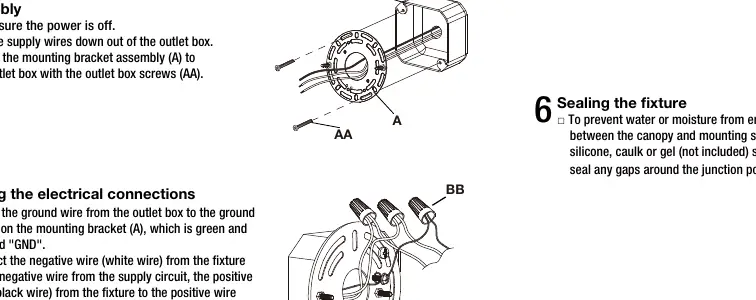

2. Montaż wspornika: Upewnij się, że zasilanie jest wyłączone. Wyciągnij przewody zasilające z puszki elektrycznej i przykręć wspornik montażowy (A) do puszki za pomocą dołączonych śrub (AA).
3. Podłączenie elektryczne: Podłącz przewód uziemiający z puszki do śruby uziemiającej (zielonej, oznaczonej "GND") na wsporniku. Połącz przewody zasilające z przewodami lampy za pomocą złączy (BB): biały z białym (neutralny), czarny z czarnym (fazowy) oraz goły/zielony z uziemiającym. Zabezpiecz złącza taśmą izolacyjną i wsuń przewody do puszki.

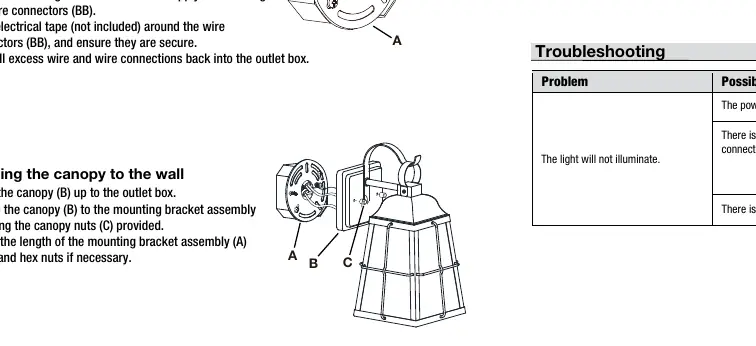

4. Mocowanie czaszy: Umieść czaszę (B) na wsporniku (A) i zabezpiecz ją nakrętkami (C). W razie potrzeby wyreguluj długość śrub wspornika.
5. Montaż żarówki: Wkręć odpowiednią żarówkę (brak w zestawie) do oprawki.
6. Uszczelnienie: Aby zapobiec przedostawaniu się wilgoci, nałóż silikon uszczelniający wokół krawędzi czaszy stykającej się ze ścianą.

Konserwacja i czyszczenie

Przed czyszczeniem zawsze odłącz zasilanie. Używaj suchej lub lekko wilgotnej, czystej szmatki (tylko woda, bez rozpuszczalników). Nie używaj środków chemicznych ani ściernych, które mogą uszkodzić powierzchnię lampy. Przed ponownym włączeniem zasilania upewnij się, że lampa jest całkowicie sucha.

Rozwiązywanie problemów

Jeśli lampa nie świeci, sprawdź następujące elementy: czy zasilanie jest włączone, czy połączenia przewodów są poprawne (sprawdź okablowanie) oraz czy włącznik ścienny działa poprawnie. W przypadku wątpliwości dotyczących instalacji elektrycznej skontaktuj się z wykwalifikowanym elektrykiem.
