Instrukcja obsługi kinkietu Hampton Bay 1-Light Wall Sconce
Przewodnik instalacji i obsługi kinkietu Hampton Bay 1-Light. Instrukcja zawiera kroki montażu, schematy podłączenia elektrycznego oraz wskazówki dotyczące konserwacji.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji

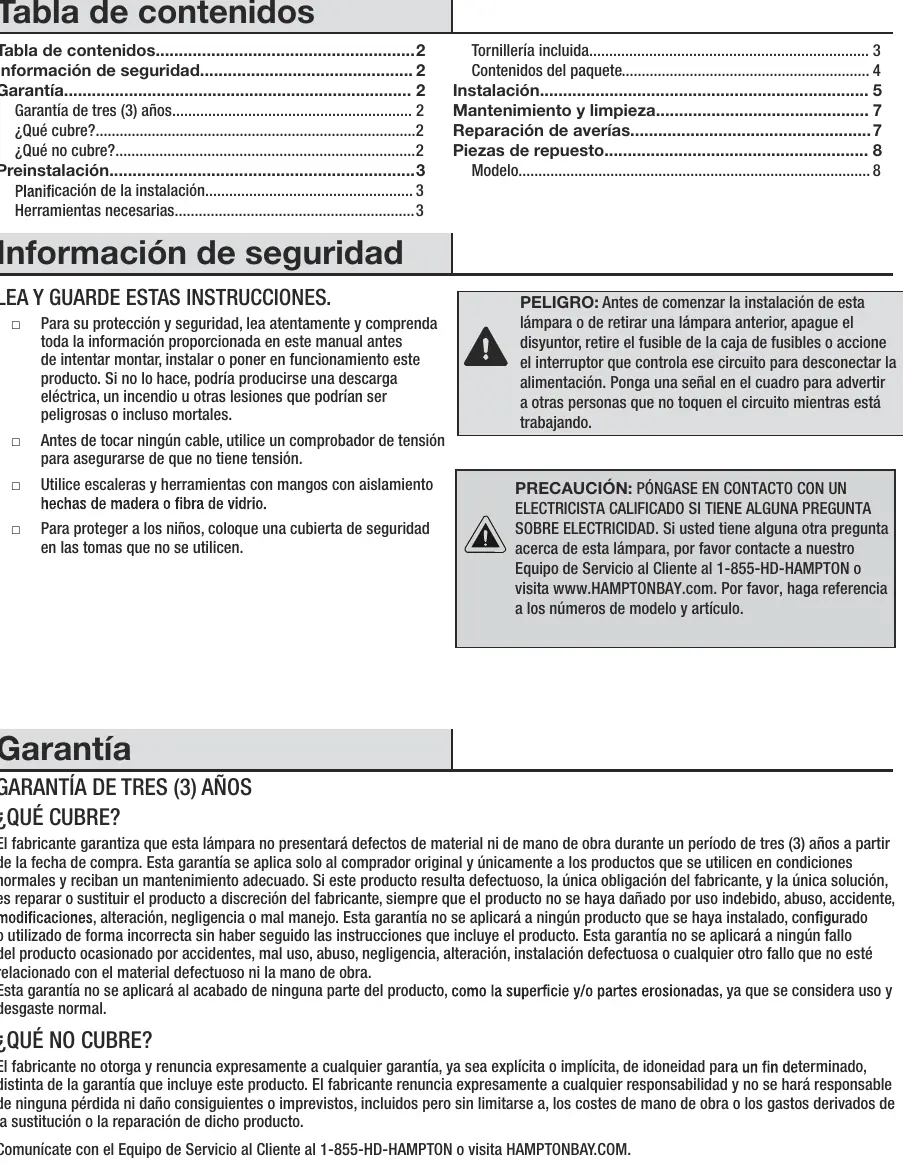

Przed przystąpieniem do instalacji należy bezwzględnie wyłączyć zasilanie w skrzynce bezpieczników. Kinkiet jest przeznaczony do użytku wewnętrznego. Do montażu wymagane są podstawowe narzędzia, takie jak śrubokręt krzyżowy, ściągacz izolacji, kombinerki, rękawice ochronne oraz okulary ochronne. Lampa obsługuje żarówki z gwintem E26 o maksymalnej mocy 60W (typ ST64 lub A) lub żarówki LED o mocy 9W.
Elementy zestawu
- Płyta montażowa (A)
- Korpus lampy (B)
- Klosz szklany (C)
- Zestaw śrub montażowych (AA, BB, CC, DD, EE)
Przygotowanie do instalacji
Przed montażem sprawdź izolację przewodów pod kątem uszkodzeń. Jeśli przewody są uszkodzone, nie przystępuj do instalacji. Umieść produkt na miękkiej powierzchni, aby uniknąć zarysowań.
Instalacja krok po kroku
- Przygotowanie płyty montażowej: Odkręć cztery śruby wsporcze (DD) od płyty montażowej (A).
- Montaż płyty: Przymocuj płytę montażową (A) do puszki elektrycznej za pomocą dwóch długich śrub (AA).

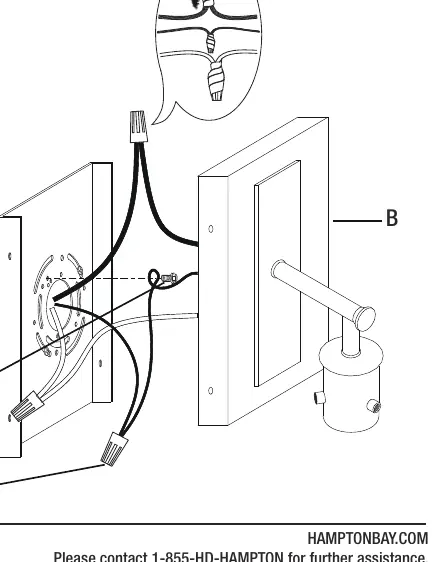

- Podłączenie elektryczne: Zdejmij 3/4 cala (ok. 2 cm) izolacji z końcówek przewodów. Podłącz czarny przewód z korpusu lampy do czarnego przewodu z puszki, a biały przewód z korpusu do białego przewodu z puszki. Przewód uziemiający (miedziany) owiń wokół zielonej śruby uziemiającej (BB) na płycie montażowej, a następnie połącz go z przewodem uziemiającym instalacji. Zabezpiecz połączenia za pomocą złączy przewodów (CC) i taśmy izolacyjnej.
- Montaż korpusu: Umieść korpus lampy (B) na płycie montażowej (A) i dokręć śruby wsporcze (DD). Możesz wybrać opcję montażu kloszem do góry lub do dołu.
- Montaż klosza: Umieść szklany klosz (C) na oprawce i zabezpiecz go za pomocą śrub skrzydełkowych (EE).
- Instalacja żarówki: Wkręć żarówkę (brak w zestawie) do oprawki.
Konserwacja i czyszczenie
Do czyszczenia używaj wyłącznie suchej, miękkiej szmatki. Nie stosuj środków chemicznych, rozpuszczalników ani materiałów ściernych. Przed czyszczeniem zawsze odłącz zasilanie.
Rozwiązywanie problemów
Jeśli światło nie działa, sprawdź czy żarówka nie jest spalona, czy zasilanie jest włączone, czy przełącznik jest sprawny oraz czy połączenia przewodów są poprawne. Jeśli bezpiecznik wybija przy włączaniu światła, natychmiast przerwij użytkowanie i sprawdź, czy nie doszło do zwarcia przewodów.
Informacje o producencie
Hampton Bay
Praktyczna pomoc
Typowe problemy
Światło nie włącza się
Sprawdź, czy żarówka nie jest spalona, czy zasilanie jest włączone, czy przełącznik działa poprawnie oraz czy połączenia przewodów są prawidłowe.
Bezpiecznik wybija lub wyłącznik różnicowoprądowy działa przy włączaniu światła
Może występować zwarcie przewodów. Przerwij użytkowanie, sprawdź połączenia przewodów i skontaktuj się z wykwalifikowanym elektrykiem.
Przed użyciem
- Wyłącz zasilanie w skrzynce bezpieczników.
- Sprawdź izolację przewodów pod kątem uszkodzeń.
- Przygotuj narzędzia: śrubokręt krzyżakowy, ściągacz izolacji, kombinerki, rękawice, okulary ochronne.
- Upewnij się, że masz odpowiednią żarówkę (E26, max 60W).
Ilustracje i schematy
- Schemat podłączenia przewodów: czarny do czarnego, biały do białego, miedź do śruby uziemiającej.
- Możliwość montażu klosza w dwóch pozycjach: skierowany w górę lub w dół.
Zgodność modelu
- Kompatybilne z żarówkami E26 (ST64, typ A) lub żarówkami LED 9W.
