Instrukcja obsługi kinkietu 1-punktowego Hampton Bay GS-W070803
Szybki przewodnik po instalacji i obsłudze kinkietu 1-punktowego Hampton Bay. Dowiedz się, jak bezpiecznie zamontować lampę, podłączyć przewody oraz rozwiązać typowe problemy.
Spis treści
Najważniejsze informacje z instrukcji
Niniejszy dokument zawiera wytyczne dotyczące bezpiecznego montażu i użytkowania kinkietu 1-punktowego Hampton Bay. Przed przystąpieniem do prac należy bezwzględnie odłączyć zasilanie w skrzynce bezpieczników. Produkt jest przeznaczony do pracy w obwodzie 120V AC 60Hz i obsługuje żarówki z gwintem E26 o maksymalnej mocy 60W.
Przygotowanie do montażu
Przed rozpoczęciem instalacji upewnij się, że posiadasz wszystkie niezbędne narzędzia:
- Drabina
- Okulary ochronne
- Śrubokręt krzyżakowy (Phillips)
- Taśma izolacyjna
- Szczypce do ściągania izolacji
- Obcinaczki do drutu
- Szczypce
Sprawdź zawartość opakowania: wspornik montażowy, czasza, korpus lampy, klosz, pierścień gniazda oraz elementy montażowe (śruby do puszki, złącza przewodów).
Instalacja
- Montaż wspornika: Odkręć nakrętkę czaszy i zdejmij wspornik montażowy. Przykręć wspornik do puszki elektrycznej za pomocą dołączonych śrub. Upewnij się, że śruby wspornika są w pozycji poziomej.
- Podłączenie elektryczne: Połącz białe przewody lampy z białym przewodem zasilającym, a czarne z czarnym. Przewód uziemiający (miedziany) owiń wokół zielonej śruby na wsporniku i połącz z przewodem uziemiającym instalacji. Zabezpiecz połączenia złączami przewodów i taśmą izolacyjną.
- Montaż lampy: Przyłóż czaszę do powierzchni montażowej, przepuszczając śruby wspornika przez otwory w czaszy, a następnie zabezpiecz nakrętką.
- Montaż klosza i żarówki: Zdejmij pierścień gniazda z korpusu lampy, nałóż klosz i zabezpiecz go pierścieniem. Wkręć żarówkę (max 60W E26).
Konserwacja i czyszczenie
Czyść urządzenie wyłącznie miękką, suchą szmatką. Nie używaj środków czyszczących zawierających chemikalia, rozpuszczalniki ani substancje ścierne.
Rozwiązywanie problemów
Jeśli żarówka nie świeci, sprawdź, czy nie jest przepalona, czy zasilanie jest włączone oraz czy bezpiecznik/wyłącznik nadprądowy jest w pozycji włączonej. W przypadku wybijania bezpiecznika podczas włączania światła, przerwij użytkowanie i skontaktuj się z wykwalifikowanym elektrykiem lub obsługą klienta.
Informacje o producencie
Hampton Bay
Praktyczna pomoc
Typowe problemy
Żarówka nie świeci
Sprawdź, czy żarówka nie jest przepalona, czy zasilanie jest włączone oraz czy wyłącznik nadprądowy znajduje się w pozycji ON.
Bezpiecznik wybija przy włączaniu światła
Przerwij użytkowanie lampy. Sprawdź, czy nie ma odsłoniętych przewodów i skontaktuj się z wykwalifikowanym elektrykiem.
Przed użyciem
- Wyłącz zasilanie w skrzynce bezpieczników przed rozpoczęciem prac.
- Sprawdź izolację przewodów pod kątem uszkodzeń.
- Przygotuj narzędzia: drabinę, śrubokręt, szczypce, taśmę izolacyjną.
- Upewnij się, że posiadasz żarówkę E26 (max 60W) typu A, S, CFL lub LED.
Parametry w praktyce
- 120V AC 60Hz
- Wymagane napięcie zasilania sieciowego.
Ilustracje i schematy

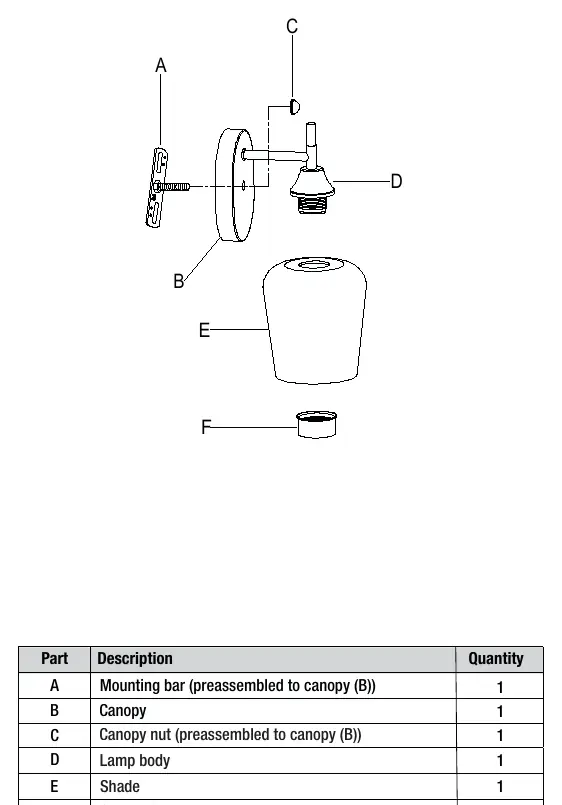

- Schemat montażu pokazuje kolejność instalacji wspornika, czaszy, klosza i żarówki.
- Schemat połączeń elektrycznych wskazuje na konieczność połączenia przewodów białych, czarnych oraz uziemienia.
Zgodność modelu
- Wymaga instalacji w obwodzie 120V AC 60Hz.
- Kompatybilny z żarówkami E26 typu A, S, CFL lub LED.
