Instrukcja obsługi lampy wiszącej zewnętrznej Hampton Bay Wickford 1-Light
Szybki przewodnik instalacji i obsługi lampy wiszącej zewnętrznej Hampton Bay Wickford 1-Light. Dowiedz się, jak bezpiecznie zamontować oprawę, podłączyć przewody i rozwiązać typowe problemy.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy montażu i konserwacji lampy wiszącej zewnętrznej Hampton Bay Wickford 1-Light (model 4183 RT). Przed przystąpieniem do prac należy bezwzględnie wyłączyć zasilanie w skrzynce bezpieczników. W przypadku pytań dotyczących instalacji elektrycznej zaleca się kontakt z wykwalifikowanym elektrykiem.
Przygotowanie do instalacji

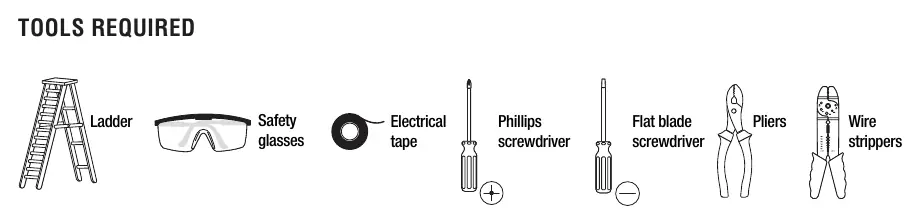

Przed rozpoczęciem montażu upewnij się, że posiadasz wszystkie niezbędne narzędzia:
- Drabina
- Okulary ochronne
- Taśma izolacyjna
- Śrubokręt krzyżakowy i płaski
- Kombinerki
- Ściągacz izolacji
Sprawdź zawartość opakowania: jednostka montażowa (AA), śruby montażowe (BB), nakrętki przewodów (CC), oprawa oświetleniowa (A), czasza (B) oraz łańcuch (C).
Instrukcja montażu

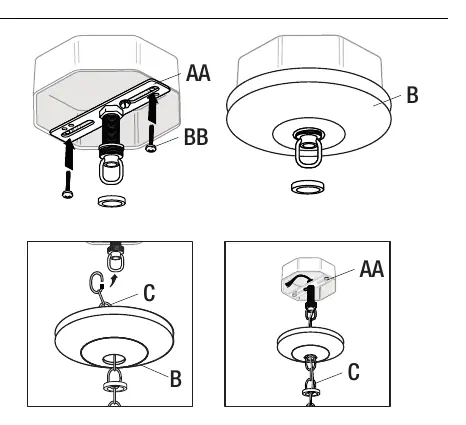

- Mocowanie: Przymocuj jednostkę montażową (AA) do puszki przyłączeniowej za pomocą śrub (BB). Zdejmij pierścień kołnierza śrubowego.
- Przygotowanie czaszy: Umieść czaszę (B) na pętli kołnierza śrubowego jednostki montażowej. Dokręć pierścień tak, aby odsłonić połowę gwintu pętli.
- Łańcuch: Zabezpiecz łańcuch (C) na pętli kołnierza śrubowego. Przepleć przewody elektryczne i uziemiające przez łańcuch, czaszę i środek jednostki montażowej. Upewnij się, że szybkozłącze jest całkowicie zamknięte.
- Podłączenie elektryczne: Podłącz przewód miedziany z oprawy do śruby uziemiającej na jednostce montażowej. Połącz przewód czarny z czarnym (zasilanie), a biały z białym (neutralny) za pomocą nakrętek (CC) i zabezpiecz taśmą izolacyjną.
- Finalizacja: Zabezpiecz czaszę (B) na jednostce montażowej za pomocą pierścienia kołnierza śrubowego.
- Żarówka: Zainstaluj żarówkę E26 o mocy maksymalnej 100W (brak w zestawie).
Obsługa i konserwacja
Aby włączyć światło, użyj przełącznika ściennego. Do czyszczenia lampy używaj wyłącznie miękkiej, suchej szmatki. Nie stosuj środków chemicznych, rozpuszczalników ani materiałów ściernych, które mogłyby uszkodzić wykończenie.
Rozwiązywanie problemów
Jeśli lampa nie świeci, sprawdź:
- Czy żarówka nie jest przepalona (wymień na nową).
- Czy zasilanie jest włączone.
- Czy połączenia przewodów są poprawne i bezpieczne.
- Czy wyłącznik nadprądowy w skrzynce bezpieczników jest w pozycji włączonej.
Jeśli bezpiecznik wybija przy włączaniu światła, sprawdź, czy przewody nie są zwarte lub uziemione.
Informacje o producencie
Hampton Bay
Praktyczna pomoc
Typowe problemy
Lampa nie świeci
Sprawdź, czy żarówka jest sprawna, zasilanie włączone, połączenia przewodów poprawne oraz czy wyłącznik nadprądowy nie jest wyłączony.
Wybijanie bezpieczników przy włączaniu
Sprawdź, czy przewody nie są zwarte lub uziemione. W razie problemów skontaktuj się z elektrykiem.
Przed użyciem
- Wyłącz zasilanie w skrzynce bezpieczników przed rozpoczęciem prac.
- Sprawdź izolację przewodów pod kątem uszkodzeń powstałych w transporcie.
- Przygotuj narzędzia: drabinę, śrubokręty, kombinerki, taśmę izolacyjną.
- Upewnij się, że posiadasz żarówkę E26 o mocy do 100W.
- Zmontuj produkt na miękkiej powierzchni, aby uniknąć zarysowań.
Ilustracje i schematy
- Schemat montażu pokazuje sposób mocowania wspornika do puszki przyłączeniowej.
- Instrukcja podłączenia przewodów wskazuje na łączenie kolorami: czarny z czarnym, biały z białym, miedź z uziemieniem.
Zgodność modelu
- Wymaga żarówki E26 o mocy do 100W.
