Instrukcja obsługi kinkietu zewnętrznego Golden Lighting 1094-OWM
Dowiedz się, jak bezpiecznie zamontować i podłączyć kinkiet zewnętrzny Golden Lighting 1094-OWM. Instrukcja zawiera schemat okablowania, kroki montażu oraz ważne wskazówki dotyczące uszczelnienia oprawy.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Instrukcja dotyczy montażu kinkietu zewnętrznego Golden Lighting 1094-OWM. Ze względu na charakter pracy z instalacją elektryczną, montaż powinien być wykonany przez wykwalifikowanego elektryka. Przed przystąpieniem do prac należy bezwzględnie wyłączyć zasilanie w skrzynce bezpiecznikowej.
Identyfikacja przewodów
Prawidłowe podłączenie przewodów jest kluczowe dla bezpieczeństwa:
- Przewód fazowy (Hot): Gładki, czarny lub przezroczysty z czarnym wewnętrznym gwintem.
- Przewód neutralny (Neutral): Żebrowany, biały lub przezroczysty z białym wewnętrznym gwintem.
- Przewód uziemiający (Ground): Miedziany, goły metal, zielony lub przezroczysty z zielonym wewnętrznym gwintem.
Montaż oprawy
- Wyłącz zasilanie elektryczne.
- Przygotuj wspornik montażowy (B), dopasowując otwory do puszki przyłączeniowej.
- Zamocuj wspornik (B) do puszki za pomocą śrub (D).
- Podłącz przewody oprawy do przewodów zasilających zgodnie z kolorami (faza do fazy, neutralny do neutralnego, uziemienie do uziemienia). Użyj złączek przewodów.
- Jeśli w puszce brak przewodu uziemiającego, owiń przewód uziemiający oprawy wokół śruby uziemiającej (E) na wsporniku.
- Umieść płytę tylną (F) na wsporniku (B) i zabezpiecz ją nakrętkami dekoracyjnymi (H) z podkładkami (G).
Instalacja klosza i żarówki
- Ostrożnie zamocuj szklany klosz (K) na oprawce (I) przez gniazdo (J).
- Zabezpiecz klosz za pomocą pierścienia (L).
- Wkręć żarówkę (brak w zestawie) zgodnie ze specyfikacją oprawy. Nie przekraczaj maksymalnej zalecanej mocy.
Uszczelnienie i konserwacja
Po zakończeniu montażu należy nałożyć uszczelniacz silikonowy w miejscu styku obudowy ze ścianą. Ważne: Pozostaw dolną część obudowy nieuszczelnioną, aby umożliwić odpływ wody, która mogłaby dostać się do wnętrza oprawy.
Informacje o producencie
Golden Lighting
Praktyczna pomoc
Typowe problemy
Brak przewodu uziemiającego w puszce przyłączeniowej
Owiń przewód uziemiający oprawy wokół śruby uziemiającej (E) znajdującej się na wsporniku montażowym.
Woda dostaje się do wnętrza oprawy
Upewnij się, że zastosowano uszczelniacz silikonowy wokół obudowy, pozostawiając dolną część nieuszczelnioną dla drenażu.
Przed użyciem
- Wyłącz zasilanie w bezpiecznikach lub wyłączniku głównym.
- Upewnij się, że posiadasz odpowiednie narzędzia (śrubokręt).
- Sprawdź, czy posiadasz żarówkę o odpowiedniej mocy (brak w zestawie).
- Przygotuj uszczelniacz silikonowy do montażu zewnętrznego.
Parametry w praktyce
- Neutral (Neutralny)
- Przewód powrotny; żebrowany, biały lub przezroczysty z białym gwintem.
- Ground (Uziemienie)
- Ochrona przeciwporażeniowa; miedziany, zielony lub przezroczysty z zielonym gwintem.
Ilustracje i schematy

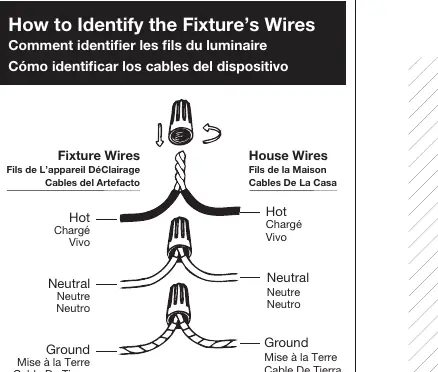

- Schemat okablowania pokazuje poprawne połączenie przewodów zasilających z przewodami oprawy za pomocą złączek.

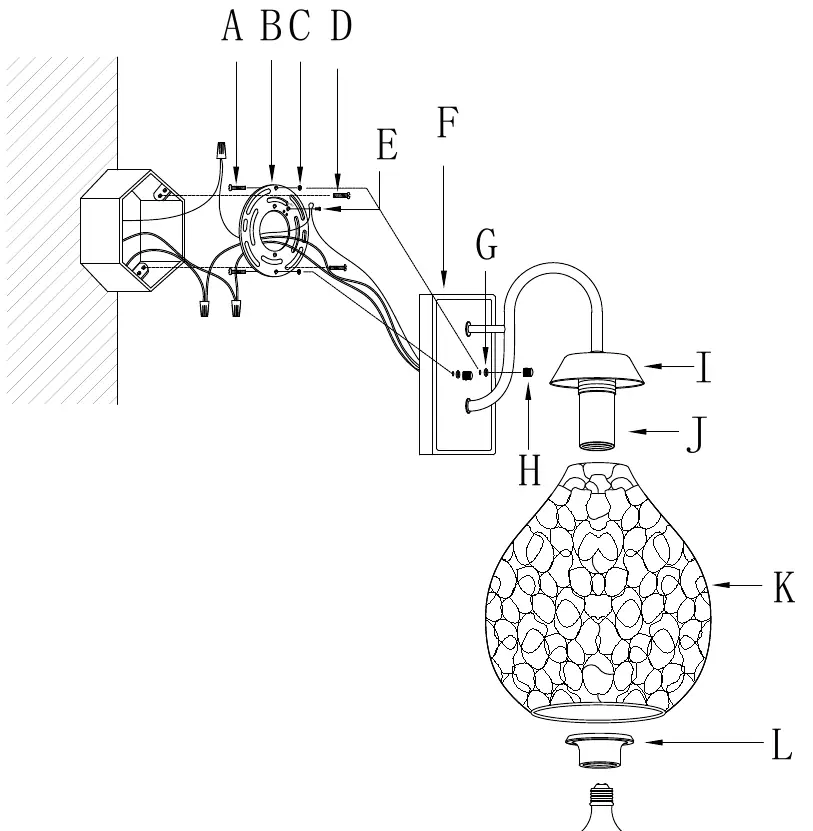

- Rysunek montażowy przedstawia kolejność nakładania elementów: wspornik (B), płyta tylna (F), nakrętki dekoracyjne (H), klosz (K) i pierścień (L).
Zgodność modelu
- Instalacja powinna być wykonana przez wykwalifikowanego elektryka.
- Nie przekraczaj maksymalnej mocy żarówki określonej w specyfikacji produktu.
