Instrukcja montażu lampy wiszącej Golden Lighting 1094-S Ariella

Najważniejsze informacje z instrukcji

Instrukcja dotyczy montażu lampy wiszącej Golden Lighting 1094-S Ariella. Ze względów bezpieczeństwa wszystkie prace instalacyjne powinny być wykonywane przez wykwalifikowanego elektryka. Przed przystąpieniem do prac należy bezwzględnie wyłączyć zasilanie w skrzynce bezpiecznikowej. Należy używać wyłącznie żarówek o parametrach zgodnych ze specyfikacją urządzenia i nie przekraczać maksymalnej mocy.

Wskazówki dotyczące rozmieszczenia oświetlenia

Aby uzyskać optymalny efekt oświetleniowy, należy przestrzegać następujących zasad:

• Nad wyspą kuchenną: Lampa powinna znajdować się co najmniej 30 cali (ok. 76 cm) nad blatem. W przypadku wielu lamp, zaleca się stosowanie jednej na każde 24 cale (ok. 61 cm) długości wyspy.
• Nad stołem w jadalni: Lampa powinna wisieć co najmniej 30 cali (ok. 76 cm) nad blatem stołu. Zaleca się wybór lampy o 12 cali (ok. 30 cm) węższej niż szerokość stołu.
• W otwartych przestrzeniach: Dolna krawędź lampy powinna znajdować się co najmniej 7,5 stopy (ok. 2,3 m) od podłogi, uwzględniając przestrzeń potrzebną na otwieranie drzwi.

Przygotowanie do instalacji

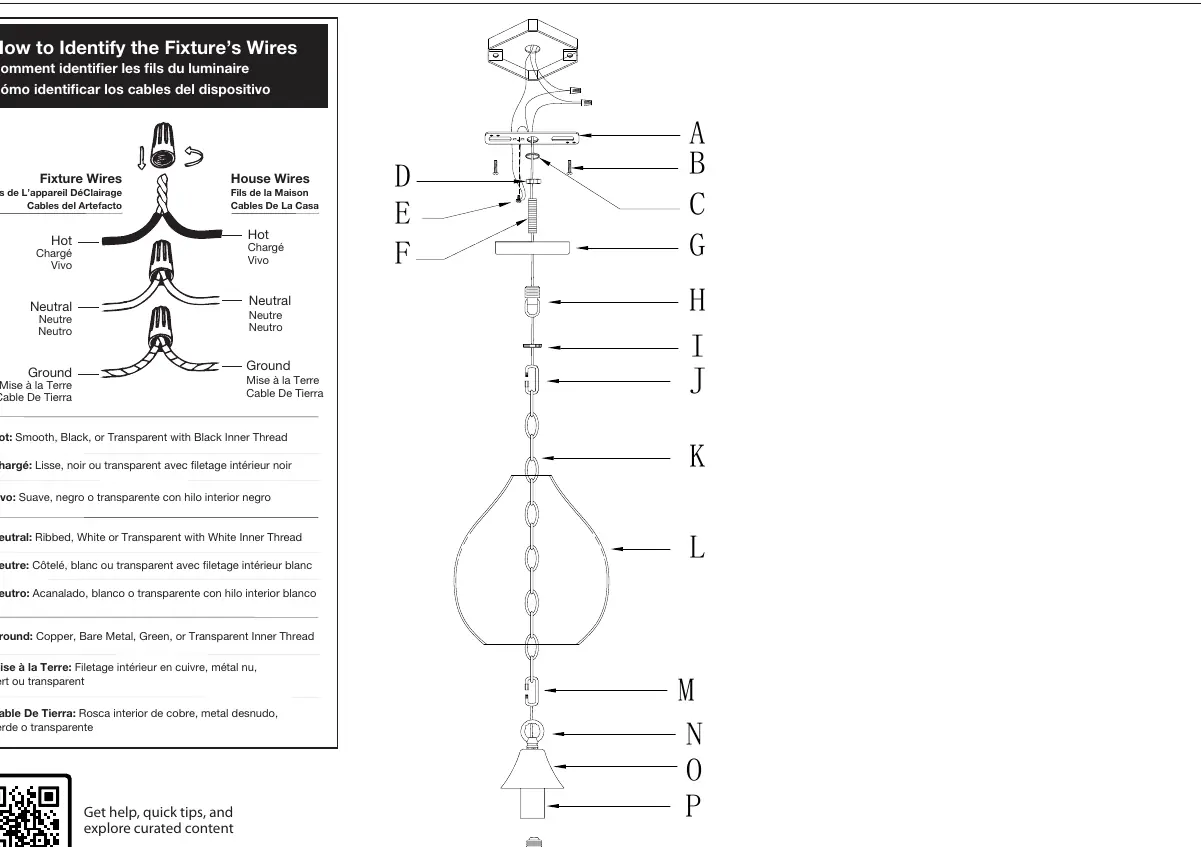

Po wyłączeniu zasilania należy usunąć starą oprawę oświetleniową wraz ze starym wspornikiem montażowym. Z zestawu należy wyjąć wspornik montażowy (A). Jeden koniec nypla (F) powinien być przymocowany do wspornika (A) za pomocą podkładki (C) i nakrętki sześciokątnej (D), a drugi koniec powinien mieć zamocowaną pętlę czaszy (H). Wspornik należy przykręcić do puszki przyłączeniowej za pomocą śrub (B).

Montaż lampy

Ostrożnie umieść szklany klosz (L) na korpusie lampy, nasuwając go na nasadkę (O). Grawitacja zabezpiecza klosz poprzez napięcie i nacisk. Następnie należy ustalić odpowiednią długość łańcucha (K) dla pożądanej wysokości zawieszenia, używając szczypiec do usunięcia nadmiaru ogniw. Połącz łańcuch z pętlą górną (N) oraz pętlą czaszy (H) za pomocą łączników (M i J). Przeciągnij przewody lampy przez łańcuch, pętlę czaszy i czaszę (G).

Podłączenie elektryczne

Podczas podłączania przewodów warto skorzystać z pomocy drugiej osoby, która podtrzyma lampę. Przewody należy połączyć zgodnie ze schematem:

• Przewód fazowy (Hot): Gładki, czarny lub przezroczysty z czarnym wewnętrznym gwintem.
• Przewód neutralny (Neutral): Żebrowany, biały lub przezroczysty z białym wewnętrznym gwintem.
• Przewód uziemiający (Ground): Miedziany, goły metal, zielony lub przezroczysty z zielonym wewnętrznym gwintem.

Jeśli w puszce przyłączeniowej nie ma przewodu uziemiającego, należy owinąć przewód uziemiający lampy wokół śruby uziemiającej (E) na wsporniku montażowym.

Wykończenie instalacji

Po wykonaniu połączeń należy wsunąć przewody do puszki przyłączeniowej. Podnieś czaszę (G) do sufitu i zabezpiecz ją, dokręcając kołnierz pętli czaszy (I) na pętli (H). Na koniec zainstaluj żarówki w oprawkach (P), włącz zasilanie i przetestuj działanie lampy.
