Instrukcja montażu lampy sufitowej Golden Lighting 1084-SF
Kompletny przewodnik instalacji lampy sufitowej Golden Lighting 1084-SF. Dowiedz się, jak bezpiecznie zamontować urządzenie, podłączyć przewody zgodnie ze schematem oraz jak optymalnie rozmieścić oświetlenie w pomieszczeniu.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Niniejszy dokument zawiera instrukcje montażu lampy sufitowej Golden Lighting 1084-SF. Instalacja powinna być przeprowadzona przez wykwalifikowanego elektryka. Przed przystąpieniem do prac należy bezwzględnie wyłączyć zasilanie w skrzynce bezpieczników.
Przygotowanie do instalacji
Przed rozpoczęciem montażu upewnij się, że posiadasz wszystkie elementy zestawu. Usuń stare mocowanie, jeśli jest obecne. Przygotuj wspornik montażowy (B) i upewnij się, że śruby montażowe (A i C) są poprawnie osadzone.
Montaż lampy
- Zamocuj wspornik montażowy (B) do puszki przyłączeniowej za pomocą śrub (C).
- Przeciągnij przewody domowe przez środek wspornika (B).
- Złóż lampę, przeciągając przewody przez pręt (K) i czaszę (I).
- Przykręć pręt (K) do korpusu (L) i zabezpiecz całość za pomocą podkładek (H, G) oraz nakrętki (F).

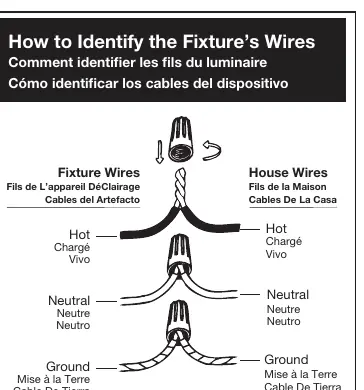

Podłączenie przewodów
Podłącz przewody lampy do przewodów zasilających w puszce przyłączeniowej zgodnie z poniższymi zasadami:
- Przewód fazowy (Hot): Czarny, gładki lub przezroczysty z czarnym wątkiem.
- Przewód neutralny (Neutral): Biały, żebrowany lub przezroczysty z białym wątkiem.
- Przewód uziemiający (Ground): Miedziany, zielony lub przezroczysty z zielonym wątkiem.
Skręć końcówki przewodów razem i zabezpiecz je złączką. Jeśli w puszce brak przewodu uziemiającego, wykorzystaj śrubę uziemiającą (E) na wsporniku montażowym.
Wykończenie instalacji
Dociśnij czaszę (I) do sufitu, tak aby śruby montażowe (A) wystawały przez otwory. Nakręć nakrętki dekoracyjne (J), aby zabezpieczyć lampę. Na koniec zainstaluj żarówki (brak w zestawie), pamiętając, aby nie przekraczać maksymalnej dopuszczalnej mocy.
Wskazówki dotyczące rozmieszczenia oświetlenia
Instrukcja zawiera zalecenia dotyczące wysokości montażu:
- Nad wyspą kuchenną: Lampa powinna znajdować się co najmniej 30 cali (ok. 76 cm) nad blatem.
- Nad stołem w jadalni: Lampa powinna wisieć co najmniej 30 cali (ok. 76 cm) nad blatem stołu.
- W otwartych przestrzeniach: Dolna krawędź lampy powinna znajdować się co najmniej 7,5 stopy (ok. 2,3 m) od podłogi.
Informacje o producencie
Golden Lighting
Praktyczna pomoc
Typowe problemy
Lampa nie świeci po instalacji
Sprawdź, czy zasilanie jest włączone, czy żarówki są sprawne i czy przewody są poprawnie połączone zgodnie ze schematem kolorów.
Brak przewodu uziemiającego w puszce
Znajdź śrubę uziemiającą (E) na wsporniku montażowym i owiń wokół niej przewód uziemiający lampy, a następnie dokręć śrubę.
Przed użyciem
- Wyłącz zasilanie w skrzynce bezpieczników.
- Upewnij się, że posiadasz odpowiednie żarówki (nie dołączone do zestawu).
- Sprawdź, czy masz wszystkie części wymienione na schemacie (A-M).
- Przygotuj śrubokręt.
Parametry w praktyce
- Neutral (Neutralny)
- Przewód neutralny (biały, żebrowany lub przezroczysty z białym wątkiem).
- Ground (Uziemienie)
- Przewód ochronny (miedziany, zielony lub przezroczysty z zielonym wątkiem).
Ilustracje i schematy

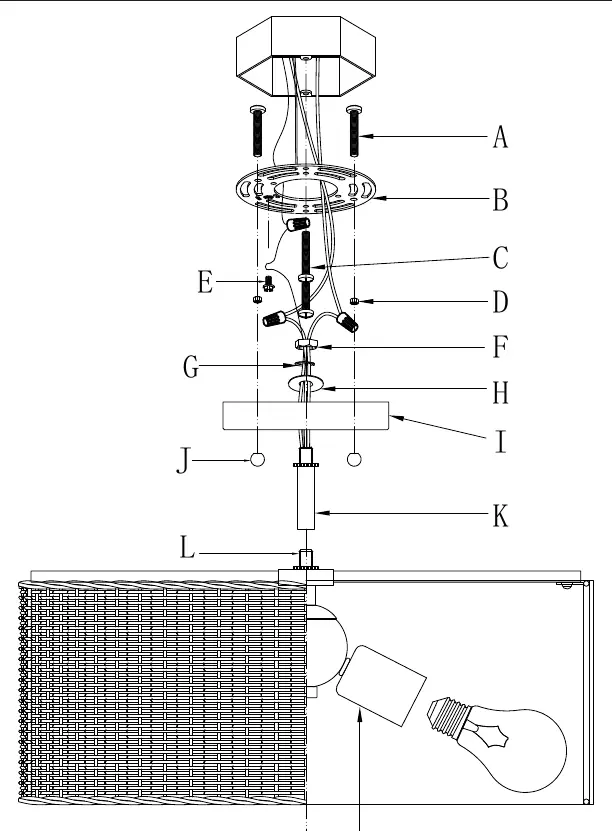

- Schemat na stronie 2 przedstawia kolejność montażu elementów od A do M.
- Instrukcja podłączenia przewodów pokazuje, jak połączyć przewody lampy z przewodami domowymi za pomocą złączek.
Zgodność modelu
- Wymaga profesjonalnego montażu przez wykwalifikowanego elektryka.
- Nie przekraczaj maksymalnej mocy żarówek określonej w specyfikacji produktu.
