Instrukcja obsługi lampy wiszącej Golden Lighting 1081-5P

Najważniejsze informacje

Instrukcja dotyczy montażu lampy wiszącej Golden Lighting (modele 1081-5P oraz 1081-8P). Ze względów bezpieczeństwa zaleca się, aby wszystkie prace instalacyjne były wykonywane przez wykwalifikowanego elektryka. Przed przystąpieniem do pracy należy bezwzględnie wyłączyć zasilanie w skrzynce bezpieczników.

Wskazówki dotyczące rozmieszczenia

Prawidłowe zawieszenie lampy wpływa na estetykę i funkcjonalność wnętrza:

• Nad wyspą kuchenną: Zaleca się stosowanie jednego punktu świetlnego na każde 24 cale (ok. 60 cm) długości wyspy. Lampa powinna wisieć co najmniej 30 cali (ok. 76 cm) nad blatem.
• Nad stołem w jadalni: Lampa powinna znajdować się co najmniej 30 cali (ok. 76 cm) nad blatem stołu. Zaleca się wybór lampy o 12 cali (ok. 30 cm) węższej niż szerokość stołu.
• W otwartych przestrzeniach: Dolna krawędź lampy powinna znajdować się co najmniej 7,5 stopy (ok. 2,3 m) nad podłogą, zapewniając swobodę ruchu.

Przygotowanie do instalacji

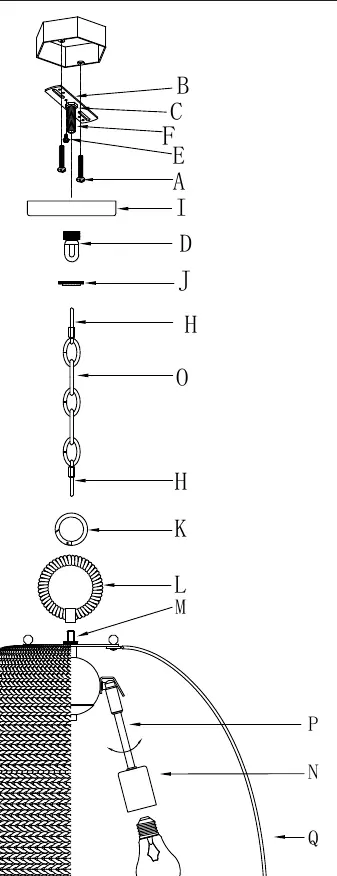

Przed rozpoczęciem montażu upewnij się, że posiadasz wszystkie elementy zestawu. Wyłącz zasilanie elektryczne. Zdemontuj starą oprawę oświetleniową wraz ze starym wspornikiem montażowym. Zamontuj nowy wspornik montażowy (B) do puszki przyłączeniowej za pomocą śrub (A).

Montaż lampy

1. Dostosuj długość łańcucha (O) do pożądanej wysokości zawieszenia, używając kombinerek do usunięcia nadmiaru ogniw.
2. Połącz łańcuch z pierścieniem (K) oraz pętlą górną (L) i pętlą czaszy (D) za pomocą łączników (H).
3. Przeciągnij przewody lampy przez pętlę górną (L), pierścień (K), łańcuch (O), kołnierz pętli czaszy (J) oraz czaszę (I).
4. Przykręć pętlę górną (L) do trzpienia (M).

Podłączenie przewodów

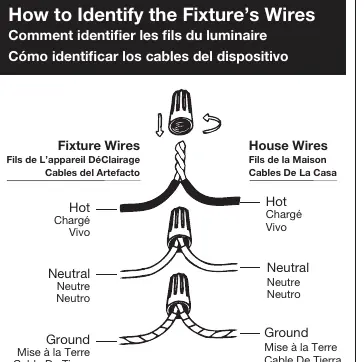

Podczas podłączania przewodów poproś drugą osobę o podtrzymanie lampy. Podłącz przewody lampy do przewodów zasilających w puszce przyłączeniowej zgodnie ze schematem:

• Przewód fazowy (Hot): Czarny, gładki lub przezroczysty z czarnym wewnętrznym gwintem.
• Przewód neutralny (Neutral): Biały, żebrowany lub przezroczysty z białym wewnętrznym gwintem.
• Przewód uziemiający (Ground): Miedziany, zielony lub przezroczysty z zielonym wewnętrznym gwintem.

Zabezpiecz połączenia za pomocą nakrętek przewodów, upewniając się, że wszystkie skręcenia są w tym samym kierunku. Jeśli w puszce nie ma przewodu uziemiającego, owiń przewód uziemiający lampy wokół śruby uziemiającej (E) na wsporniku montażowym.

Wykończenie instalacji

Podnieś czaszę (I) do sufitu i zabezpiecz ją, przykręcając kołnierz pętli czaszy (J) oraz pętlę czaszy (D) na trzpieniu (F). Zamontuj żarówki (brak w zestawie) w oprawkach (N) wewnątrz klosza (Q). Upewnij się, że żarówki nie dotykają klosza. Włącz zasilanie i przetestuj działanie lampy.
